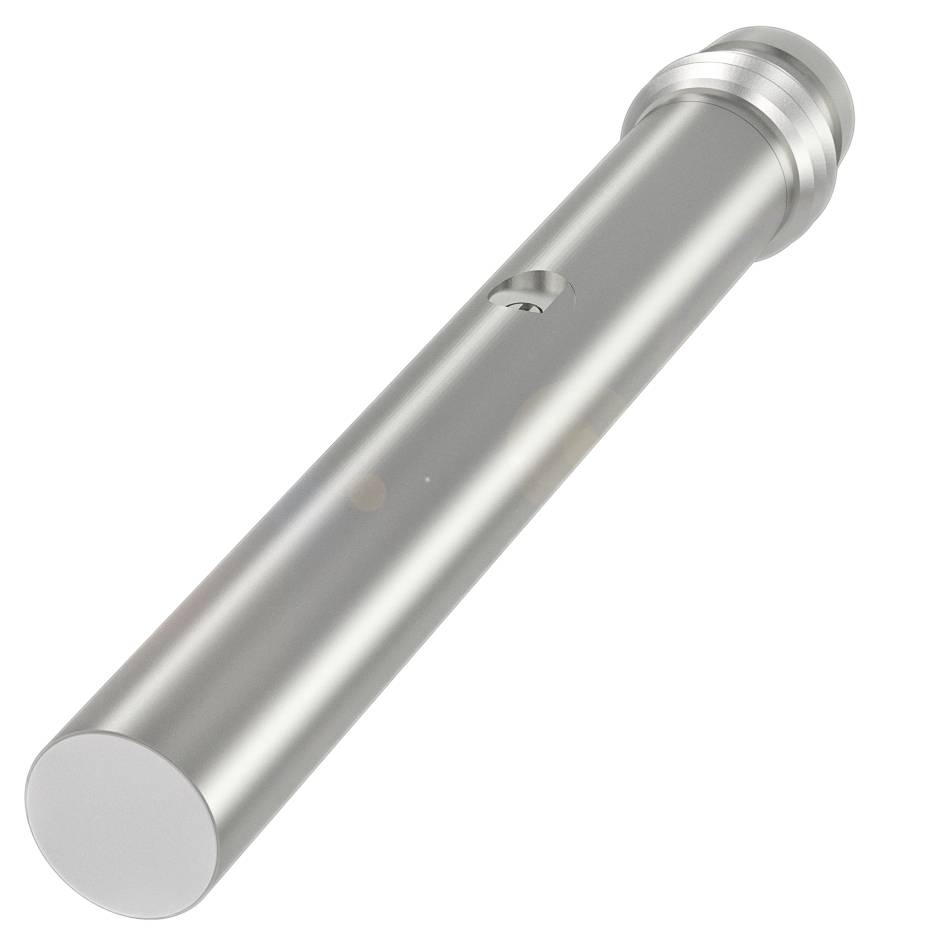

BALLUFF Kapacitiv sensor Kapacitiv BCS001R BCS001R 6.5 mm Flugter med PNP (Ø x H) 6.5 mm x 54 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Kontakttype
1 x sluttekontakt
Koblingsafstand (max.)
1.5 mm
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Stik, M8x1-stik, 3-polet
- Mål: Dia. 6.5 x 54 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Serie G06
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 6.5 x 54 mm
- Aktiv flade, materiale: PTFE
- Tilslutning: Stik, M8x1-stik, 3-polet
- Serie G06
- Driftsspænding Ub: 11...30 VDC
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: Rustfrit stål (1.4301)
- Rækkevidde 0.1...1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 100 Hz
- Beskyttelsesklasse: IP65
- Følsomhed: Koblingsafstand kan justeres
- Omgivelsestemperatur -10...70 °C.
- Yderligere egenskaber:
- Leveres: Skruetrækker|Quick Guide
- Mål: Dia. 6.5 x 54 mm
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 50 mA
- Mærkeisolationsspænding UI: 75 V DC
- Driftsspænding Ub: 11...30 VDC
- Anvendelseskategori: DC-13
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 100 Hz
- Spændingstilfælde statisk maks.: 2 V.
- Tilslutning: M8x1-stik, 3-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 1.5 mm
- Temperaturdrift maks. (% af Sr): 15 %
- Repeterbarhed maks. (% af Sr): 2.0 %
- MTTF (40 °C): 444 a
- Aktiv flade, materiale: PTFE
- Størrelse D6.5
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Kabinetmateriale: Rustfrit stål (1.4301)
- Antal ben: 3
- Serie G06
- Tomgangsstrøm IO maks. ved UE: 10 mA
- Følsomhed: Koblingsafstand kan justeres
- Måleområde 0.1...1.5 mm
- Produkttype
Kapacitiv sensor
- Type
BCS001R
- Min. driftsspænding
11.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
11.0 - 30.0 V
- Kontakttype
1 x sluttekontakt
- Koblingsafstand (max.)
1.5 mm
- Udgange
PNP
- Kabinetmateriale
Rustfrit stål
- Variant
Kapacitiv
- Materiale-egenskaber
rustfri
- Indbygningstype
Flugter med
- Størrelse
6.5 mm
- Tilslutning
Stik
- Min. Temperatur
-10 °C
- Maks. temperatur
70 °C
IP65
- L
54.00 mm
- Bredde
54 mm
- H
54 mm
- (Ø)
6.5 mm
- Dim.
(Ø x H) 6.5 mm x 54 mm
- Indhold
1 stk
- Nominel spænding
30.0 V
- Driftsspænding
24 V/DC
- Kontaktfrekvens
100 Hz
- Driftsstrøm
50 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417362 BALLUFF Kapacitiv sensor Kapacitiv BCS001R BCS001R 6.5 mm Flugter med PNP (Ø x H) 6.5 mm x 54 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417362 BALLUFF Kapacitiv sensor Kapacitiv BCS001R BCS001R 6.5 mm Flugter med PNP (Ø x H) 6.5 mm x 54 mm
Beskrivelse
Kapacitive sensorer til objektregistrering har et lineær elektrisk felt. De registrerer både faste legemer, f.eks. wafere, printplader, kartonemballage, papirstabler, flasker blokke og plader af plast samt væsker, der anvendes ved beholderens væg eller rør af glas og plast (tykkelse maks. 4 mm). Mål=dia. 6.5 x 54 mm, serie=G06, indbygning=i niveau, tilslutning=stikforbindelse, M8x1-stik, 3-polet, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=100 Hz, rækkevidde=0.1...1.5 mm, følsomhed = koblingsafstand kan justeres, Kabinetmateriale=rustfrit stål (1.4301), aktiv flade, materiale=PTFE, omgivelsestemperatur=-10...70 °C, driftsspænding Ub=11...30 VDC, godkendelse/overensstemmelse=CEcULusWee, beskyttelsesklasse=IP65
