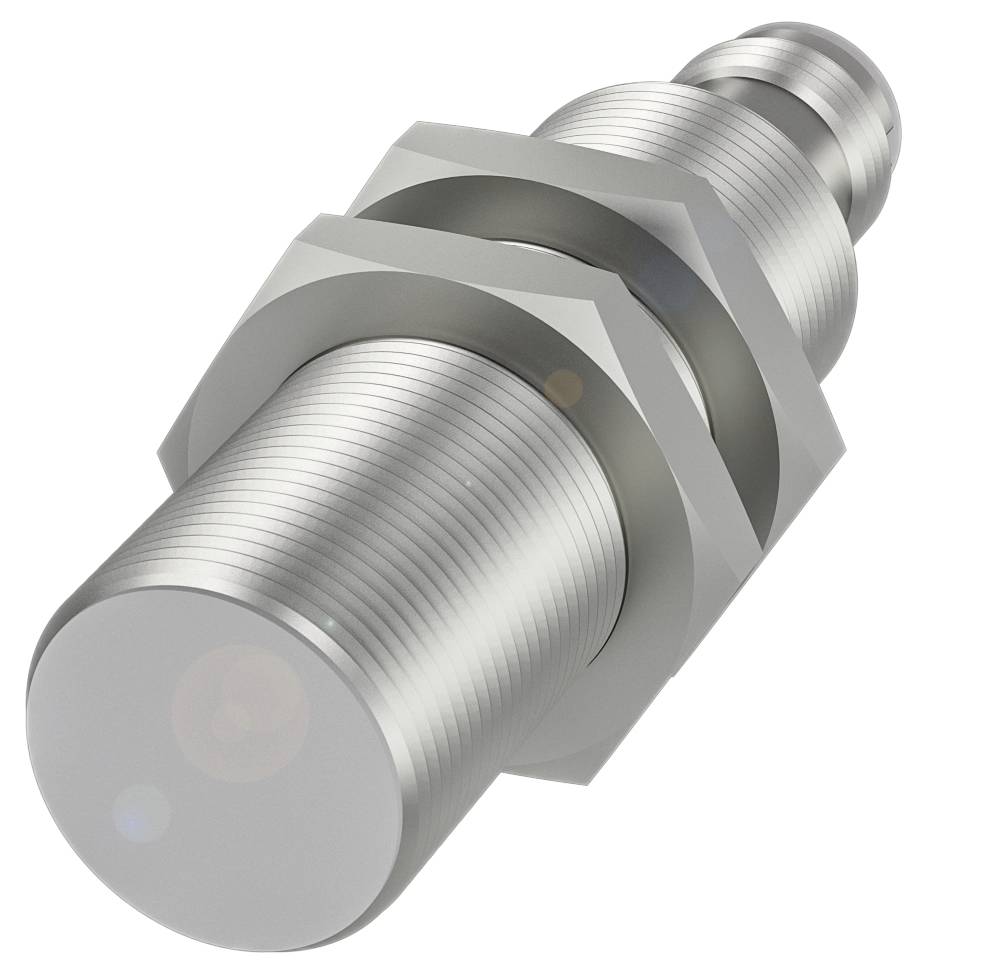

BALLUFF Induktiv sensor Induktiv BES05Y1 BES05Y1 M18 Flugter med PNP (Ø x H) 18 mm x 66 m Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Udgange
PNP
Koblingsafstand (max.)
4 mm
Datablad (PDF)
Højdepunkter og detaljer
Balluff BES05Y1 cylindrisk udførelse til magnetfeltssikker anvendelse
- Mål: Dia. 18 x 66 mm
- Konstruktion M18x1
- Flugtende indbygning
- Rækkevidde: ca. 5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 18 x 66 mm
- Aktiv flade, materiale: PBT-belagt PTFE
- Tilslutning: Stik, M12x1-stik, 3-polet
- Konstruktion M18x1
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Messing, belagt, PTFE
- Magnetfeltssikker: Magnetfeltssikker (AC/DC)
- Rækkevidde: ca. 5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 1000 Hz
- Kapslingsklasse:IP67
- IP68
- Omgivelsestemperatur -40...85 °C.
- Yderligere egenskaber: Faktor 1
- Udvidet temperaturområde
- Svedefast (magnetfelt 100kA/m)
- Kabinet bestandig over for svejsesprøjt
- Yderligere egenskaber:
- Leveringsomfang: Møtrik (2x)
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 250 V AC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 2 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 15 mA
- Tomgangsstrøm IO maks., uden dæmper: 5 mA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 1000 Hz
- Beskyttelsesklasse: II
- Spændingstilfælde statisk maks.: 2 V.
- Tilslutning: M12x1-stik, 3-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 4 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 5 mm
- Realkoblingsafstand Sr: 5 mm
- Realkoblingsafstand Sr, tolerance: 10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 400.5 a
- Aktiv flade, materiale: PBT-belagt PTFE
- Kontaktstandsmærkninger: »Re«
- Kabinetmateriale: Messing, belagt, PTFE
- Yderligere egenskaber: Faktor 1|udvidet temperaturområde|svedfast (magnetfelt 100kA/|m)|kabinet bestandig over for|svejsesprøjter
- Magnetfeltstyrke, fejlfelt 100 kA/m
- Elektrisk udførelse: 3-trådet
- Emballage-type
Piece
- Produkttype
Induktiv sensor
- Type
BES05Y1
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
PNP
- Koblingsafstand (max.)
4 mm
- Kontaktfrekvens
1000 Hz
- Variant
Induktiv
- Tilslutning
M18
- Indbygningstype
Flugter med
- Størrelse
M18
- Kabinetmateriale
Messing
- Kontakttype
1 x sluttekontakt
IP68
- Min. Temperatur
-40 °C
- Maks. temperatur
85 °C
- L
66 mm
- H
66 m
- (Ø)
18 mm
- Dim.
(Ø x H) 18 mm x 66 m
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416059 BALLUFF Induktiv sensor Induktiv BES05Y1 BES05Y1 M18 Flugter med PNP (Ø x H) 18 mm x 66 m Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416059 BALLUFF Induktiv sensor Induktiv BES05Y1 BES05Y1 M18 Flugter med PNP (Ø x H) 18 mm x 66 m Piece
Beskrivelse
Den induktive faktor 1-sensorer BES fra Baluff kan anvendes overalt, hvor forskellige metaller skal registreres ensartet og med høj præcision. Vores allrounder til alle metaller registrerer pålideligt jern- og ikke-jernholdige metaller, stål, messing, aluminium og så videre uden reduktionsfaktor ved koblingsafstand. Derudover er de magnetfeltssikre og kan dermed også anvendes til kraftige elektromagnetiske felter - for eksempel i svejseanlæg. Til dette formål stiller vi også varianter med PTFE-belægning mod svejsesprøjt til rådighed. Mål = dia. 18 x 66 mm, konstruktion = M18x1, indbygning = i niveau, rækkevidde = 5 mm, koblingsudgang = PNP sluttekontakt (NO), koblingsfrekvens = 1000 Hz, husmateriale = messing, belagt, PTFE, aktiv flade, materiale = PBT, PTFE belagt, tilslutning = stik, M12x1-stik, 3-polet, driftsspænding Ub = 10...30 VDC, omgivelsestemperatur = -40...85 °C, magnetfelefast = magnetfeltssikker (AC/DC), beskyttelsesklasse IP67, IP68, godkendelse/konformitet = CE CE, UKCA, cULus, Wee, yderligere egenskaber = faktor 1, udvidet temperaturområde, svedfast (magnetfelt 100kA/m), kabinet bestandig mod svejsesprøjt
