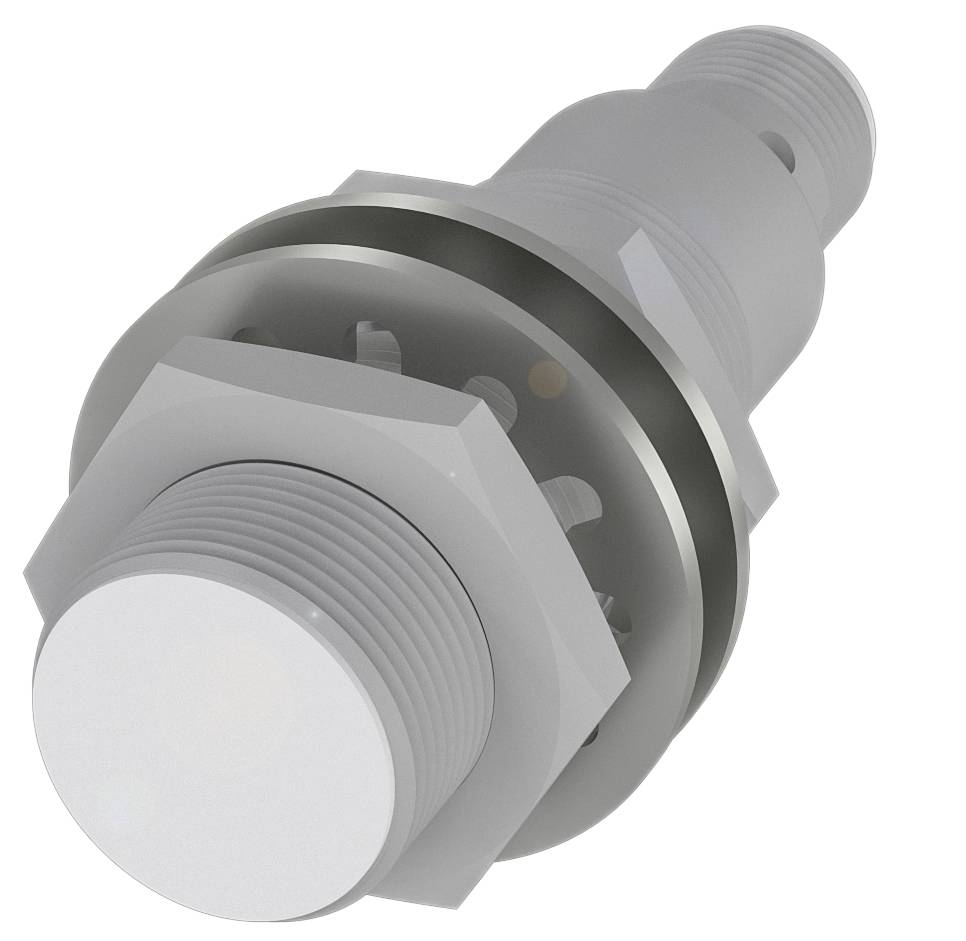

BALLUFF Induktiv sensor Induktiv BES02J9 BES02J9 M18 x 1 Flugter med PNP (Ø x H) 18 mm x 65 m Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Kontakttype
1 x sluttekontakt
Koblingsafstand (max.)
4 mm
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 18 x 65 mm
- Konstruktion M18x1
- Flugtende indbygning
- Rækkevidde: ca. 5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 18 x 65 mm
- Aktiv flade, materiale: PTFE
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion M18x1
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Messing, belagt, PTFE
- Magnetfeltssikker: Magnetfeltssikker (AC/DC)
- Rækkevidde: ca. 5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 500 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 18 x 65 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 250 V AC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 20 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 10 mA
- Tomgangsstrøm IO maks., uden dæmper: 2 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 500 Hz
- Beskyttelsesklasse: II
- Spændingstilfælde statisk maks.: 1.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 4 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 5 mm
- Realkoblingsafstand Sr: 5 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 775 a
- Aktiv flade, materiale: PTFE
- Mekaniske kendetegn for kabinetmateriale: Messing, belagt, PTFE
- Tilspændingsmoment 12 Nm
- Størrelse M18x1
- Fastgørelseslængde 40.00 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Magnetfeltstyrke, fejlfelt 100 kA/m
- Emballage-type
Piece
- Produkttype
Induktiv sensor
- Type
BES02J9
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 x sluttekontakt
- Koblingsafstand (max.)
4 mm
- Udgange
PNP
- Kabinetmateriale
Messing
- Variant
Induktiv
- Materiale-egenskaber
Teflonbelagt
- Indbygningstype
Flugter med
- Størrelse
M18 x 1
- Tilslutning
M18
- Specifikationer
Kabinet magnetisk skærmet
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
IP67
- L
65.00 mm
- H
65 m
- (Ø)
18 mm
- Dim.
(Ø x H) 18 mm x 65 m
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
500 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416550 BALLUFF Induktiv sensor Induktiv BES02J9 BES02J9 M18 x 1 Flugter med PNP (Ø x H) 18 mm x 65 m Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416550 BALLUFF Induktiv sensor Induktiv BES02J9 BES02J9 M18 x 1 Flugter med PNP (Ø x H) 18 mm x 65 m Piece
Beskrivelse
Til brug i kraftige elektromagnetiske felter, som for eksempel i svejseanlæg og induktionshærdning, er vores magnetfeltfaste induktive sensorer BES ideelle. ideal. De er ufølsomme over for magnetfelter, der opstår ved elektriske svejsestrømme op til 25 kA. Med den ekstra keramiske belægning imponerer de med bestandighed over for metalstænk, slagger samt forbrændingsrester. Og gør det bedste præcisionsarbejde i alle anvendelsesområder. Den ekstreme robusthed reducerer vedligeholdelsesomkostninger og øger dermed tilgængeligheden af faciliteter. Mål = dia. 18 x 65 mm, konstruktion = M18x1, indbygning = i niveau, rækkevidde = 5 mm, koblingsudgang = PNP sluttekontakt (NO), koblingsfrekvens = 500 Hz, husmateriale = messing, belagt, PTFE, aktiv flade, materiale = PTFE, tilslutning = stik, M12x1-stik, 4-polet, driftsspænding Ub = 10...30 VDC, omgivelsestemperatur = -25...70 °C, Magnetfeltssikker = magnetfeltsfast (AC/DC), beskyttelsesklasse = IP67, godkendelse/overensstemmelse = cULus, CE, UKCA, WEE
