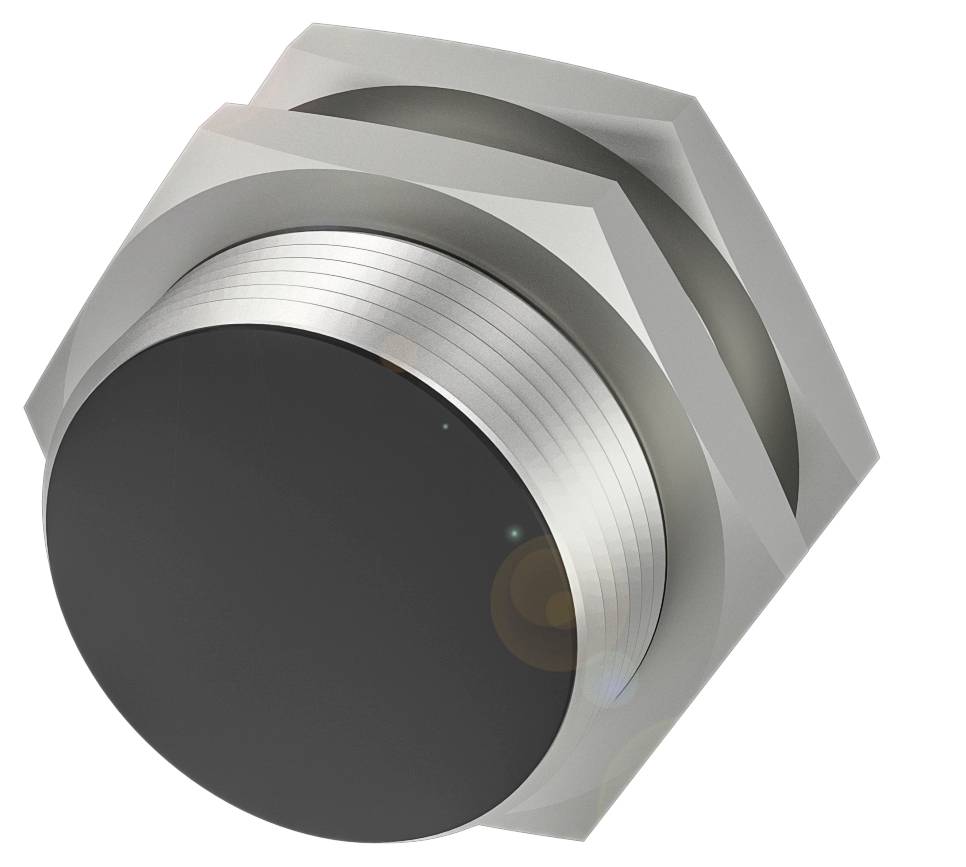

Lignende billede
BALLUFF Induktiv sensor Induktiv BES02F0 BES02F0 M30 Flugter med PNP (Ø x H) 30 mm x 45 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Kontakttype
1 PNP
Koblingsafstand (max.)
8 mm
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 30 x 45 mm
- Konstruktion M30x1,5
- Flugtende indbygning
- Rækkevidde: 10 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 30 x 45 mm
- Aktiv flade, materiale: PA 12
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion M30x1,5
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Rustfrit stål
- Rækkevidde: 10 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 200 Hz
- Beskyttelsesklasse: IP68, i henhold til BWN Pr. 27
- Omgivelsestemperatur -40...105 °C.
- Yderligere egenskaber:
- Mål: Dia. 30 x 45 mm
- Driftspændingsvisning: nej
- Funktionsvisning: nej
- Udgangsmodstand Ra: 2.2 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 130 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 20 mA
- Tomgangsstrøm IO maks., uden dæmper: 12 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 200 Hz
- Spændingstilfælde statisk maks.: 3.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 8 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 10 mm
- Realkoblingsafstand Sr: 10 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 1620 a
- Aktiv flade, materiale: PA 12
- Kabinetmateriale mekaniske egenskaber: Rustfrit stål
- Tilspændingsmoment 80 Nm
- Størrelse M30x1,5
- Fastgørelseslængde 30.00 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Afvigelse fra basistypen: Uden mærkning
- Produkttype
Induktiv sensor
- Type
BES02F0
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 PNP
- Koblingsafstand (max.)
8 mm
- Udgange
PNP
- Kabinetmateriale
Rustfrit stål
- Variant
Induktiv
- Indbygningstype
Flugter med
- Størrelse
M30
- Tilslutning
M12, 4-polet
- Min. Temperatur
-40 °C
- Maks. temperatur
105 °C
IP68
- L
45.00 mm
- H
45 m
- (Ø)
30 mm
- Dim.
(Ø x H) 30 mm x 45 m
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
200 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416893 BALLUFF Induktiv sensor Induktiv BES02F0 BES02F0 M30 Flugter med PNP (Ø x H) 30 mm x 45 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416893 BALLUFF Induktiv sensor Induktiv BES02F0 BES02F0 M30 Flugter med PNP (Ø x H) 30 mm x 45 m
Beskrivelse
Vores induktive standardsensorer BES til registrering af elektrisk ledende metalliske objekter er robuste og pålidelige. Med et bredt udvalg af mere end 500 varianter tilbyder vi den passende induktive sensor til alle formål. Den anvendte teknik i verden har et optimalt pris-/ydelsesforhold og kan også leveres på kort tid ved høje styktal. Mål = dia. 30 x 45 mm, konstruktion = M30x1,5, indbygning = i niveau, rækkevidde = 10 mm, koblingsudgang = PNP sluttekontakt (NO), koblingsfrekvens = 200 Hz, kabinetmateriale = rustfrit stål, aktiv flade, materiale = PA 12, tilslutning = stik, M12x1-stik, 4-polet, driftsspænding Ub = 10...30 VDC, omgivelsestemperatur = -40...105 °C, beskyttelsesklasse = IP68, i henhold til BWN Pr. 27, godkendelse/overensstemmelse = CE, UKCA, cULus, Wee
