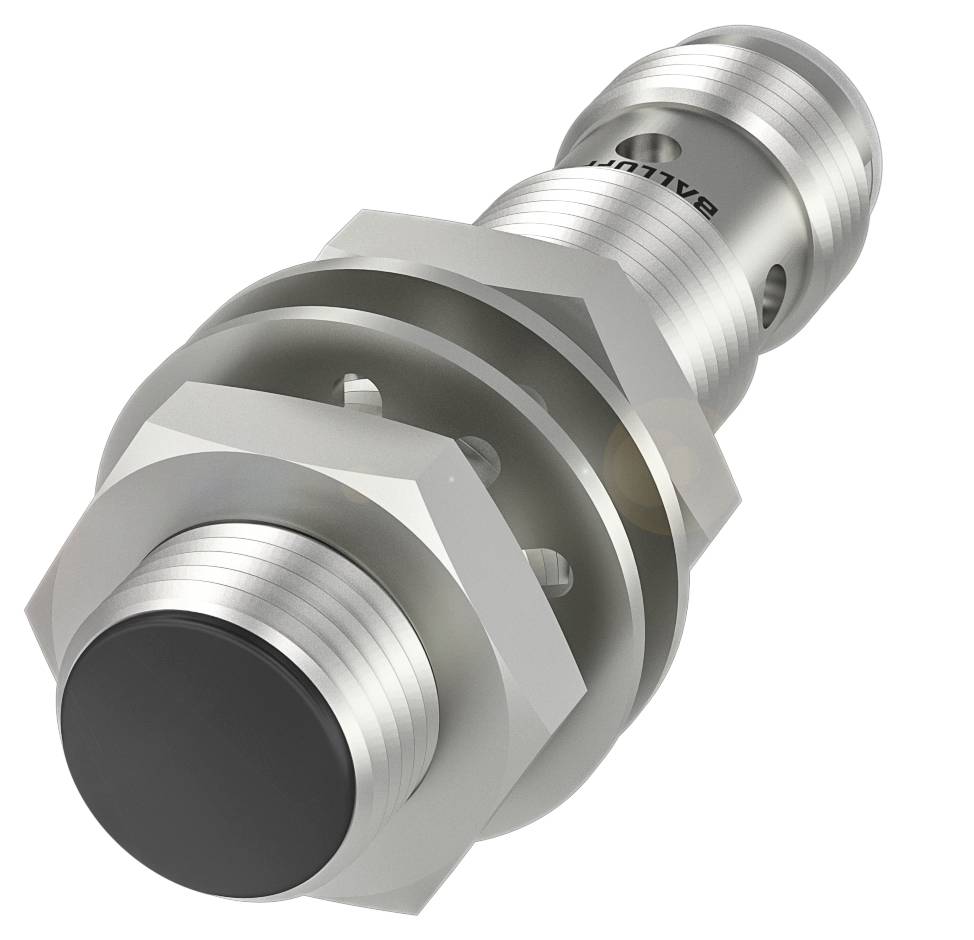

BALLUFF Induktiv sensor Induktiv BES024K BES024K M12 Flugter med (Ø x L) 12 mm x 50.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
36.0 V
Koblingsafstand (max.)
2.4 mm
Variant
Induktiv
Tilslutning
M12
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 12 x 50 mm
- Konstruktion: M12x1
- Flugtende indbygning
- Rækkevidde: Ca. 3 mm
- Kontaktudgang: Uepolt åbner (NC)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 50 mm
- Aktiv flade, materiale: PA 12
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion: M12x1
- Driftsspænding Ub: 10...36 VDC
- Flugtende indbygning
- Kabinetmateriale: Messing, nikkelfri belagt
- Rækkevidde: Ca. 3 mm
- Kontaktudgang: Uepolt åbner (NC)
- Skiftefrekvens 1300 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 12 x 50 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 50 ms
- Driftsspænding Ub: 10...36 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 5 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Reststrøm lr max.: 600 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 1300 Hz
- Spændingstilfælde statisk maks.: 5.3 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 2.4 mm
- Hysterese H maks. (% af Sr): 20.0 %
- Nominel kontaktafstand Sn: 3 mm
- Realkoblingsafstand Sr: 3 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 315 a
- Aktiv flade, materiale: PA 12
- Tilspændingsmoment 15 Nm
- Størrelse: M12x1
- Fastgørelseslængde 35.50 mm
- Indbygning: Kan indbygges i niveau
- Kontaktudgang: Uepolt åbner (NC)
- Kontaktstandsmærket: »Re …«
- Kabinetmateriale: Messing, nikkelfri belagt
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Mærke: Global
- Produkttype
Induktiv sensor
- Type
BES024K
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
36.0 V
- Driftsspænding
10.0 - 36.0 V
- Koblingsafstand (max.)
2.4 mm
- Kontaktfrekvens
1300 Hz
- Variant
Induktiv
- Tilslutning
M12
- Indbygningstype
Flugter med
- Størrelse
M12
- Kabinetmateriale
Messing
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
50.00 mm
- (Ø)
12 mm
- Dim.
(Ø x L) 12 mm x 50.00 mm
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417458 BALLUFF Induktiv sensor Induktiv BES024K BES024K M12 Flugter med (Ø x L) 12 mm x 50.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417458 BALLUFF Induktiv sensor Induktiv BES024K BES024K M12 Flugter med (Ø x L) 12 mm x 50.00 mm
Beskrivelse
Mål=dia. 12 x 50 mm, konstruktion=M12x1, indbygning=i niveau, rækkevidde=3 mm, kontaktudgang=udt åbner (NC), skiftefrekvens=1300 Hz, husmateriale=messing, overfladebeskyttelse=nikkelfri belagt, aktiv flade, materiale=PA 12, tilslutning=stikforbindelse, M12x1-stik, 4-polet, driftsspænding Ub=10...36 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=cULusCEEACEEE
