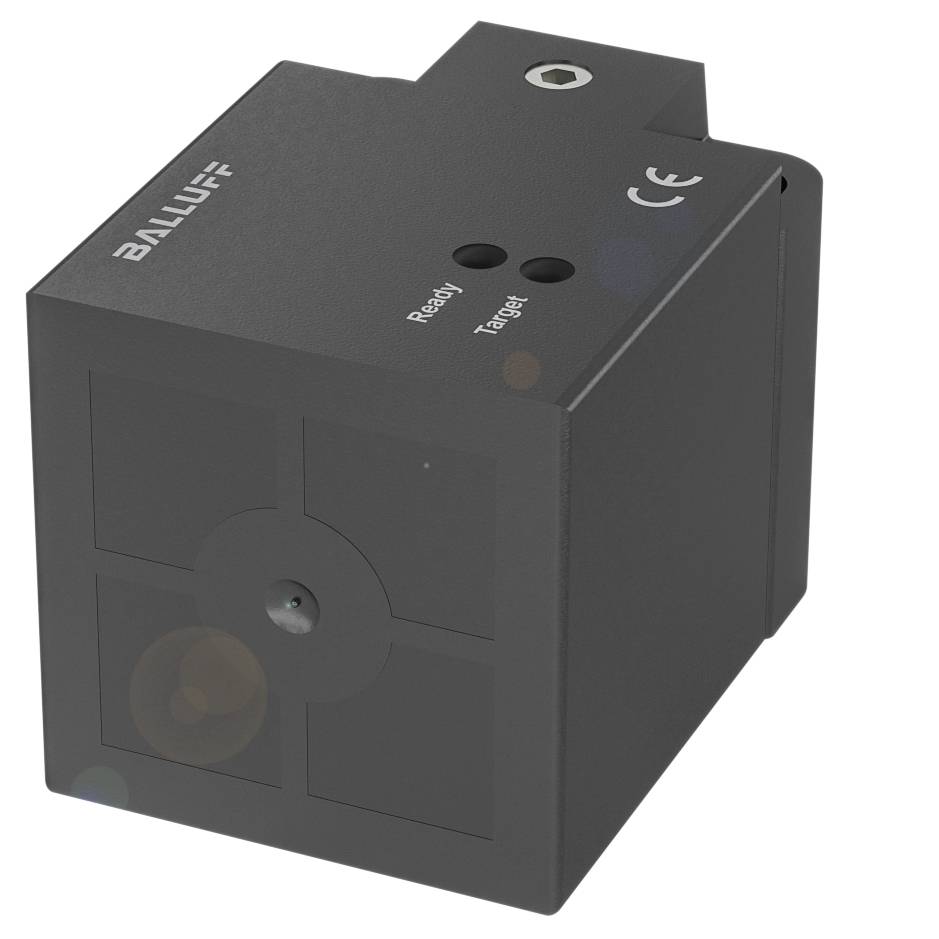

BALLUFF Induktiv sensor Induktiv BES021M BES021M 40 x 40 mm Ikke i plan PNP (L x B x H) 62.00 x 40.00 x 40.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Kontakttype
1 PNP
Koblingsafstand (max.)
32.4 mm
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål 40 x 40 x 62 mm
- Konstruktion: 40x40
- Montering: Ikke i niveau
- Rækkevidde: Ca. 40 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 40 x 40 x 62 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion: 40x40
- Driftsspænding Ub: 10...30 VDC
- Montering: Ikke i niveau
- Kabinetmateriale: PBT
- Magnetfeltssikker: Magnetfeltssikker (AC/DC)
- Rækkevidde: Ca. 40 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 100 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -10...70 °C.
- Yderligere egenskaber: Faktor 1
- Yderligere egenskaber:
- Mål 40 x 40 x 62 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 250 V AC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 30 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 20 mA
- Tomgangsstrøm IO maks., uden dæmper: 15 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 100 Hz
- Beskyttelsesklasse: II
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 32.4 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 40 mm
- Realkoblingsafstand Sr: 40 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 520 a
- Aktiv flade, materiale: PBT
- Størrelse: 40x40
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Kontaktstandsmærket: »Re …«
- Kabinetmateriale: PBT
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -10...70 °C.
- Tilsmudsningsgrad: 3
- Mærke: Faktor 1
- Yderligere egenskaber: Faktor 1
- Magnetfeltstyrke, fejlfelt 100 kA/m
- Installationsinterface: Ikke i niveau
- Magnetfeltssikker: Magnetfeltssikker (AC/DC)
- Produkttype
Induktiv sensor
- Type
BES021M
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 PNP
- Koblingsafstand (max.)
32.4 mm
- Udgange
PNP
- Kabinetmateriale
PBT
- Variant
Induktiv
- Indbygningstype
Ikke i plan
- Størrelse
40 x 40 mm
- Tilslutning
M12, 4-polet
- Min. Temperatur
-10 °C
- Maks. temperatur
70 °C
IP67
- L
62.00 mm
- Bredde
40.00 mm
- H
40.00 mm
- Dim.
(L x B x H) 62.00 x 40.00 x 40.00 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
100 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416757 BALLUFF Induktiv sensor Induktiv BES021M BES021M 40 x 40 mm Ikke i plan PNP (L x B x H) 62.00 x 40.00 x 40.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416757 BALLUFF Induktiv sensor Induktiv BES021M BES021M 40 x 40 mm Ikke i plan PNP (L x B x H) 62.00 x 40.00 x 40.00 mm
Beskrivelse
Den induktive faktor 1-sensorer fra Balluff registrerer alle metaller med høj præcision og overbeviser især, hvor der arbejdes med forskellige metaller. De har høje koblingsafstande uden reduktionsfaktor og er magnetfeltssikre, så de egner sig til kraftige elektromagnetiske felter - for eksempel til svejseanlæg. Til disse barske miljøer får du også egnede varianter med ekstremt modstandsdygtigt belægning mod svedstænk. Mål=40 x 40 x 62 mm, konstruktion=40x40, indbygning=ikke i niveau, rækkevidde=40 mm, koblingsudgang=PNP sluttekontakt/åbner (NO/NC), koblingsfrekvens=100 Hz, husmateriale=PBT, aktiv flade, materiale=PBT, tilslutning=stik, M12x1-stik, 4-polet, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-10...70 °C, Magnetfeltsfast=magnetfeltssikker (AC/DC), beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusEACWEEE, yderligere egenskaber=faktor 1
