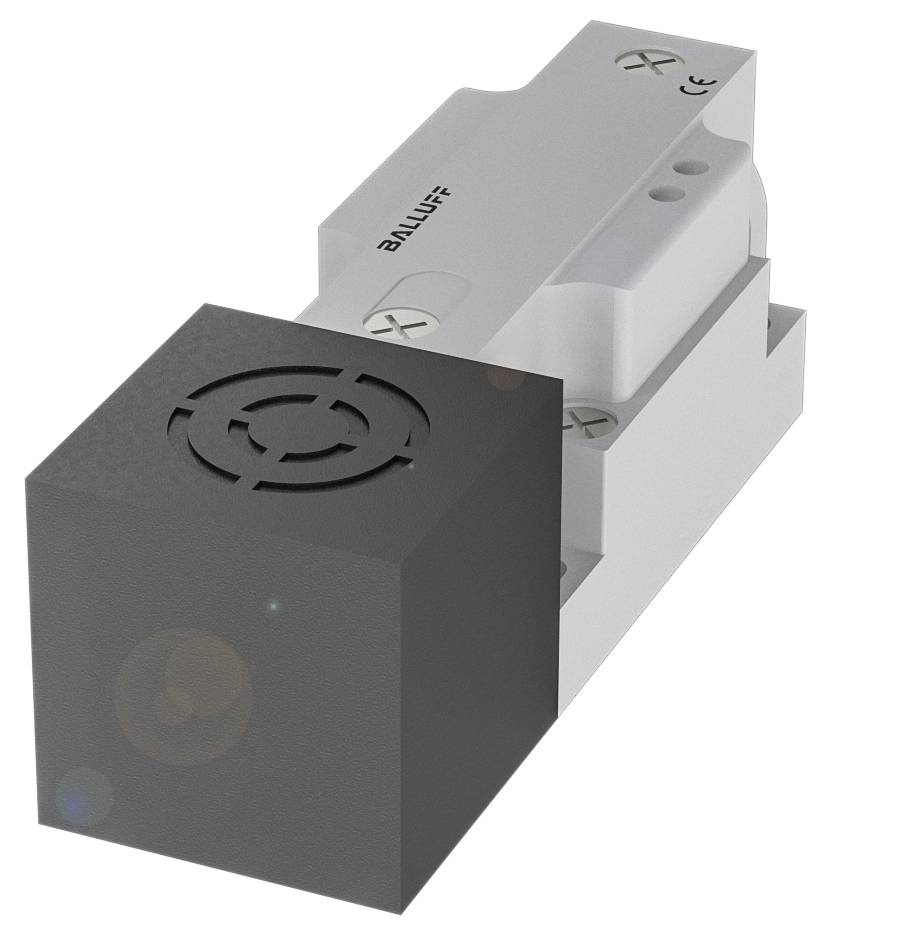

BALLUFF Induktiv sensor Induktiv BES0204 BES0204 40 x 40 mm Ikke i plan PNP (L x B x H) 40.00 x 120.00 x 40.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
55.0 V
Kontakttype
1 PNP
Koblingsafstand (max.)
16 mm
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål 120 x 40 x 40 mm
- Konstruktion: 40x40
- Montering: Ikke i niveau
- Rækkevidde: 20 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 120 x 40 x 40 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Skrueklemmer
- Konstruktion: 40x40
- Driftsspænding Ub: 10...55 VDC
- Montering: Ikke i niveau
- Kabinetmateriale: PBT
- Rækkevidde: 20 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 100 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål 120 x 40 x 40 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 250 V AC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 10...55 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 20 mA
- Tomgangsstrøm IO maks., uden dæmper: 15 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 100 Hz
- Beskyttelsesklasse: II
- Spændingstilfælde statisk maks.: 2.5 V.
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 16 mm
- Hysterese H maks. (% af Sr): 20.0 %
- Nominel kontaktafstand Sn: 20 mm
- Realkoblingsafstand Sr: 25 mm|20 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 730 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment: 4…5 Nm (M20x1,5)
- Størrelse: 40x40
- Montering: Ikke i niveau
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Kabinetmateriale: PBT
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Tilslutningstværsnit: 2.5 mm²
- Tilspændingsmoment klemskrue: 0.8 Nm
- Kabelforskruning, gevindstørrelse: M20x1,5
- Produkttype
Induktiv sensor
- Type
BES0204
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
55.0 V
- Driftsspænding
10.0 - 55.0 V
- Kontakttype
1 PNP
- Koblingsafstand (max.)
16 mm
- Udgange
PNP
- Kabinetmateriale
PBT
- Variant
Induktiv
- Indbygningstype
Ikke i plan
- Størrelse
40 x 40 mm
- Tilslutning
Skrueklemmer
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
IP67
- L
40.00 mm
- Bredde
120.00 mm
- H
40.00 mm
- Dim.
(L x B x H) 40.00 x 120.00 x 40.00 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
100 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416032 BALLUFF Induktiv sensor Induktiv BES0204 BES0204 40 x 40 mm Ikke i plan PNP (L x B x H) 40.00 x 120.00 x 40.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416032 BALLUFF Induktiv sensor Induktiv BES0204 BES0204 40 x 40 mm Ikke i plan PNP (L x B x H) 40.00 x 120.00 x 40.00 mm
Beskrivelse
Vores induktive standardsensorer BES til registrering af elektrisk ledende metalliske objekter er robuste og pålidelige. Med et bredt udvalg af mere end 500 varianter tilbyder vi den passende induktive sensor til alle formål. Den anvendte teknik i verden har et optimalt pris-/ydelsesforhold og kan også leveres på kort tid ved høje styktal. Mål = 120 x 40 x 40 mm, konstruktion = 40x40, indbygning = ikke i niveau, rækkevidde = 20 mm, koblingsudgang = PNP sluttekontakt/brydekontakt (NO/NC), koblingsfrekvens = 100 Hz, husmateriale = PBT, aktiv flade, materiale = PBT, tilslutning = skrueklemmer, driftsspænding Ub = 10...55 VDC, omgivelsestemperatur = -25...70 °C, beskyttelsesklasse = IP67, godkendelse/overensstemmelse = CE CE, UKCA, Wee
