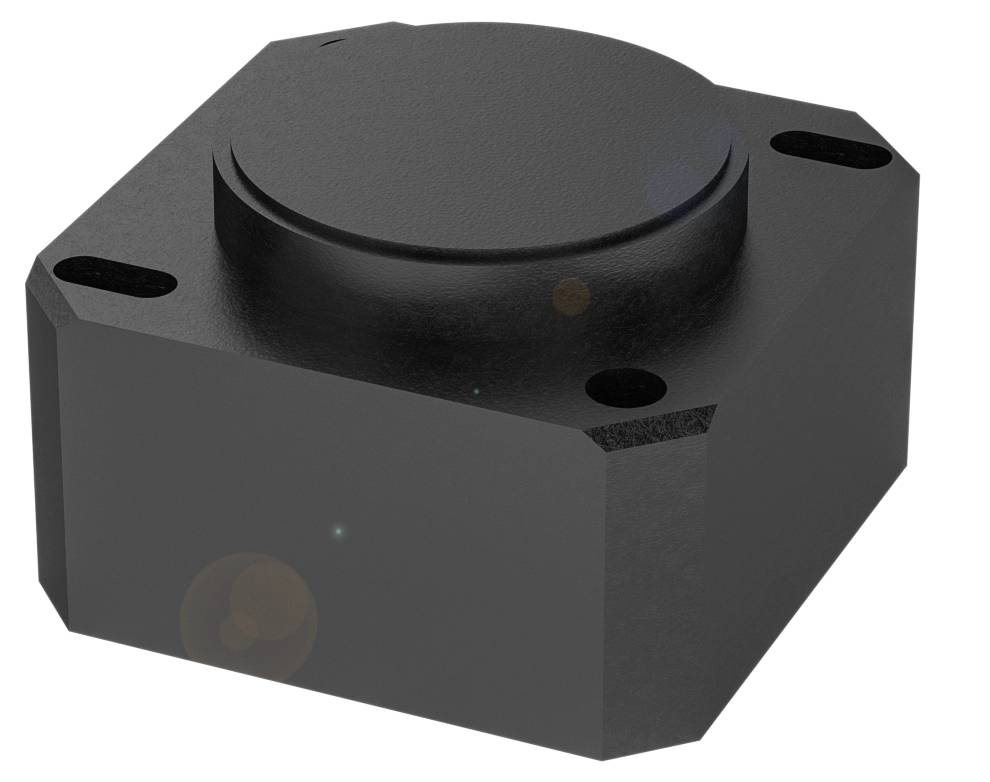

BALLUFF hældningssensor BSI000L BSI000L måleområde: 360 - 0 ° Analog spænding M12 x 1 Single
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Single
Produkttype
hældningssensor
Driftsspænding maks.
30 V
Måleområde (max.)
0 °
Udgange
Analog spænding
Datablad (PDF)
Højdepunkter og detaljer
Baluff BSI000L kvadratisk kompaktudførelse med en eller to måleaksler
- Driftsspænding Ub: 12...30 VDC
- Interface: Analog, spænding 0…10 V.
- Måleområde 0...360°
- Måleprincip: MEMS
- Måleaksler: 1
Tekniske specifikationer
- Vigtigste kendetegn:Tilslutning: Stik, M12x1
- Opløsning: ≤ 0.09 °
- Driftsspænding Ub: 12...30 VDC
- Husmateriale: Plast
- Nøjagtighed: ±1.0°
- Måleaksler: 1
- Måleområde 0...360°
- Måleprincip: MEMS
- Interface: Analog, spænding 0…10 V.
- Kapslingsklasse:IP67
- IP69
- Omgivelsestemperatur -40...80 °C.
- Ekstratekst: Centrering over 360° i lodret position
- Yderligere egenskaber:
- Mål 40 x 25 x 40 mm
- Fastgørelse: Skruer
- Driftsspænding UE DC: 24 V
- Driftsspænding Ub: 12...30 VDC
- Tilslutning: M12x1
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: nej
- MTTF (40 °C): 131 a
- Husmateriale: Plast
- EN 60068-2-27, stød: Ja
- EN 60068-2-6, vibration: Ja
- Beskyttelsesklasse: IP67 / IP69
- Omgivelsestemperatur -40...80 °C.
- Opbevaringstemperatur: -40... 85 °C.
- Vægt: 45 g
- Strømoptag: Maks. 15 mA
- Opløsning: ≤ 0.09 °
- Analog udgang: Analog, spænding 0…10 V.
- Nøjagtighed: ±1.0°
- Relativ luftfugtighed: 95 %, ikke-kondenserende
- Måleprincip: MEMS
- Belastningsmodstand min., analog udgang 20 kOhm
- Afsøgningshastighed 20 ms
- Temperaturdrift maks.: ±0.8°/10 K.
- Måleaksler: 1
- Rotationsretning: Med uret
- Emballage-type
Single
- Produkttype
hældningssensor
- Type
BSI000L
- Min. driftsspænding
12 V
- Driftsspænding maks.
30 V
- Driftsspænding
12 - 30 V
- Driftsstrøm
24 mA
- Måleområde (min.)
360°
- Måleområde (max.)
0°
- måleområde
360 - 0 °
- Opløsning
0.09°
- antal akser
1
- Udgange
Analog spænding
- Udgangssignal (min.)
0 V
- Udgangssignal (maks)
10 V
- Målenøjagtighed ±
1.0°
- Tilslutning
M12 x 1
- Kabinetmateriale
Plastic
- Monteringsmåde
Skruefastgørelse
- Interfaces
Analog spænding
- Min. Temperatur
-40 °C
- Maks. temperatur
80 °C
IP67/IP69
- L
40 mm
- Bredde
40 mm
- H
25 mm
- Indhold
1 stk
- Nominel spænding
30 V
- Materiale
Plastic
- Driftsspænding
24 V/DC
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3418072 BALLUFF hældningssensor BSI000L BSI000L måleområde: 360 - 0 ° Analog spænding M12 x 1 Single
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3418072 BALLUFF hældningssensor BSI000L BSI000L måleområde: 360 - 0 ° Analog spænding M12 x 1 Single
Beskrivelse
Hældningssensorer registrerer kontinuerligt roterende bevægelser i en akse. Måleprincip=MEMS-baseret målesystem, måleakser=1, måleområde=0...360°, driftsspænding Ub=12...30 VDC, interface=analog, spænding 0.10 V, opløsning=? 0.09 °, nøjagtighed=±1.0°, tilslutning = stik, M12x1, husmateriale=plast, omgivelsestemperatur=-25...85 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusWee, supplerende tekst=centrering over 360° i lodret position mulig
