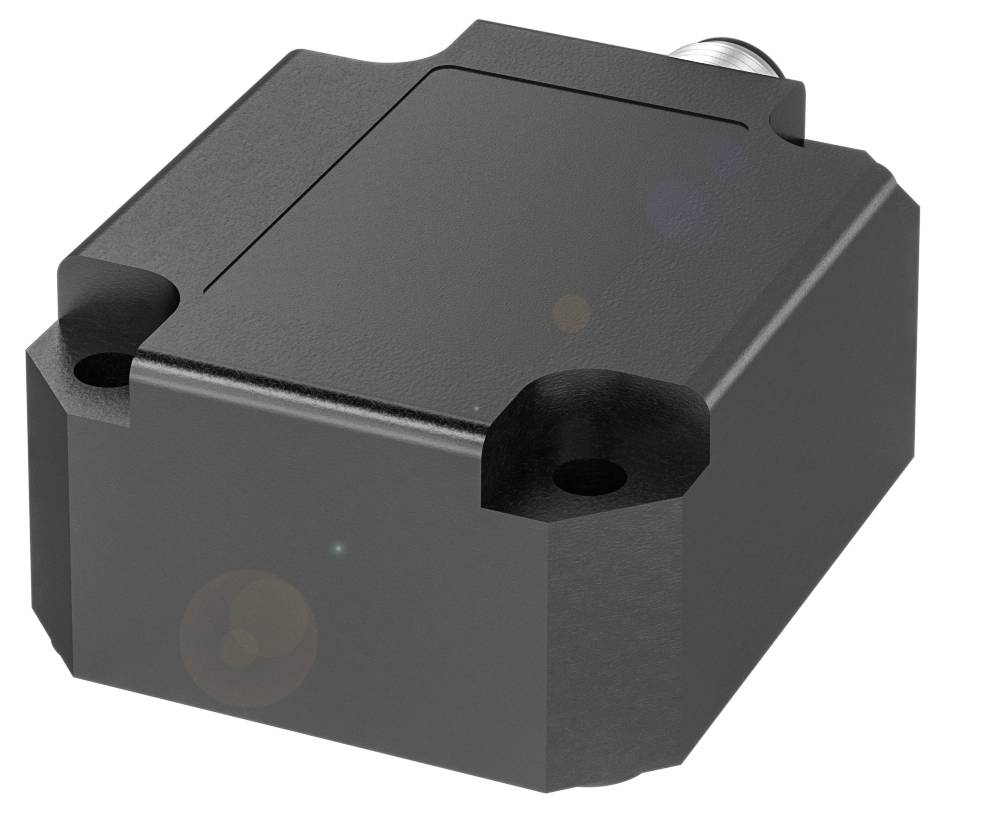

BALLUFF hældningssensor BSI0005 BSI0005 måleområde: 90 - -90 ° Analog M12 x 1 Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
hældningssensor
Driftsspænding maks.
30 V
Måleområde (max.)
-90 °
Udgange
Analog
Datablad (PDF)
Højdepunkter og detaljer
Baluff BSI0005 kubikisk udførelse med en eller to måleaksler
- Driftsspænding Ub: 12...30 VDC
- Interface: Analog, spænding 0…10 V.
- Måleområde -90...90°
- Måleprincip: MEMS
- Måleaksler: 1
Tekniske specifikationer
- Vigtigste kendetegn:Tilslutning: Stik, M12x1
- Opløsning: ≤ 0.01 °
- Driftsspænding Ub: 12...30 VDC
- Husmateriale: Plast
- Nøjagtighed: ±0.2°
- Måleaksler: 1
- Måleområde -90...90°
- Måleprincip: MEMS
- Interface: Analog, spænding 0…10 V.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -40...80 °C.
- Ekstratekst: Centrering over 360° i lodret position
- Yderligere egenskaber:
- Mål 50 x 27 x 78 mm
- Fastgørelse: Skruer
- Driftsspænding UE DC: 24 V
- Standbyflytning tv maks.: 1 sek.
- Driftsspænding Ub: 12...30 VDC
- Beskyttelsesklasse: III
- Tilslutning: M12x1
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: nej
- MTTF (40 °C): 121 a
- Husmateriale: Plast
- EN 60068-2-27, stød: Ja
- EN 60068-2-6, vibration: Ja
- Kapslingsklasse:IP67
- Omgivelsestemperatur -40...80 °C.
- Tilsmudsningsgrad: 3
- Opbevaringstemperatur: -40... 85 °C.
- Vægt: 110 g
- Strømoptag: Maks. 25 mA
- Opløsning: ≤ 0.01 °
- Nøjagtighed: ±0.2°
- Relativ luftfugtighed: 95 %, ikke-kondenserende
- Måleprincip: MEMS
- Belastningsmodstand min., analog udgang 20 kOhm
- Afsøgningshastighed 20 ms
- Temperaturdrift maks.: ±0.1°/10 K.
- Måleaksler: 1
- Rotationsretning interface: Med uret
- Analog udgang omgivelsesbetingelser: Analog, spænding 0…10 V.
- Emballage-type
Piece
- Produkttype
hældningssensor
- Type
BSI0005
- Min. driftsspænding
12 V
- Driftsspænding maks.
30 V
- Driftsspænding
12 - 30 V
- Driftsstrøm
24 mA
- Måleområde (min.)
90°
- Måleområde (max.)
-90°
- måleområde
90 - -90 °
- Opløsning
0.01°
- antal akser
1
- Udgange
Analog
- Udgangssignal (min.)
0 V
- Udgangssignal (maks)
10 V
- Tilslutning
M12 x 1
- Kabinetmateriale
Plastic
- Monteringsmåde
Skruefastgørelse
- Interfaces
Analog
- Min. Temperatur
-40 °C
- Maks. temperatur
80 °C
IP67
- L
78.0 mm
- Bredde
50.0 mm
- H
27.0 mm
- Indhold
1 stk
- Nominel spænding
30 V
- Materiale
Plastic
- Driftsspænding
24 V/DC
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3418131 BALLUFF hældningssensor BSI0005 BSI0005 måleområde: 90 - -90 ° Analog M12 x 1 Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3418131 BALLUFF hældningssensor BSI0005 BSI0005 måleområde: 90 - -90 ° Analog M12 x 1 Piece
Beskrivelse
Hældningssensorer registrerer kontinuerligt roterende bevægelser i en akse. Måleprincip=MEMS-baseret målesystem, måleakser=1, måleområde=-90...90°, driftsspænding Ub=12...30 VDC, interface=analog, spænding 0.10 V, opløsning=? 0.01 °, nøjagtighed=±0.2°, tilslutning = stik, M12x1, husmateriale=plast, omgivelsestemperatur=-40...85 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusWee, supplerende tekst=centrering over 360° i lodret position mulig
