Name: BALLUFF Envejsfotocelle BOS 12M-PA-RE10-S4 BOS024U Modtager 1 stk
Brand: BALLUFF
SKU: 3416572

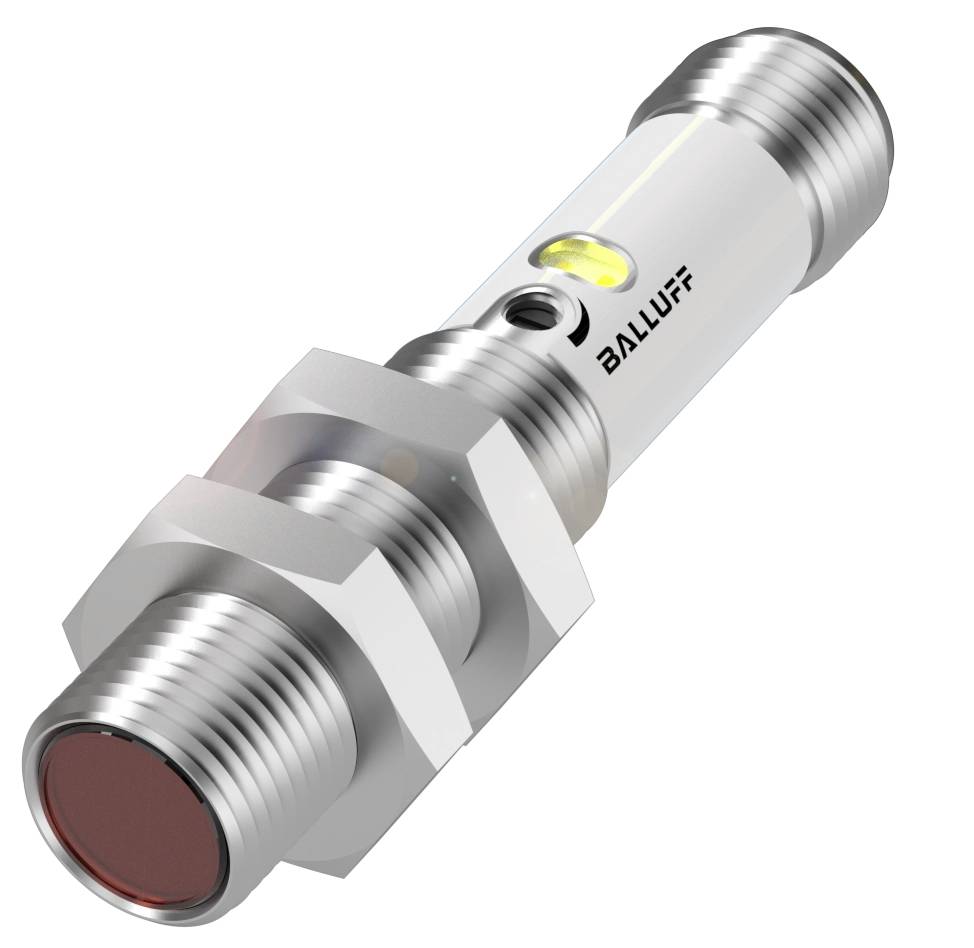

Cylindrisk nærhedssensor med metallisk hus og LED-indikator, egnet til industrielle anvendelser.

Lignende billede

Produkttype

Envejsfotocelle

Tilslutning

M12, 4-polet

Type

BOS 12M-PA-RE10-S4

Variant

Modtager

Driftsspænding

24 V/DC

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Fotoelektrisk sensorer og lyssensorer

Mål: Dia. 12 x 60 mm
Serie 12 M.
Interface: PNP sluttekontakt (NO)
PNP åbner (NC)
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Envejsfotocelle (modtager)

Tekniske specifikationer

Vigtigste kendetegn: Mål: Dia. 12 x 60 mm
Aktivt areal, materiale: PMMA
Tilslutning: Stik, M12x1-stik, 4-polet
Serie 12 M.
Driftsspænding Ub: 10...30 VDC
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Envejsfotocelle (modtager)
Kabinetmateriale: Messing, forniklet
Lystype: LED rødt lys
Rækkevidde: 08 m
Interface: PNP sluttekontakt (NO)
PNP åbner (NC)
Yderligere egenskaber:
Funktionsprincip: Optoelektronisk sensor
Mål: Dia. 12 x 60 mm
Fastgørelse: Møtrik M12x1
Driftsspænding UE DC: 24 V
Nominel driftsstrøm IE: 100 mA
Mærkeisolationsspænding UI: 75 V DC
Driftsspænding Ub: 10...30 VDC
Anvendelseskategori: DC-13
Belastningskapacitet maks. ved UE: 0.2 µF
Restripplespænding maks. (% af UE): 15 %
Skiftefrekvens 1000 Hz
Tilslutning: Stikforbindelse, M12x1-stik, 4-|polet
Kortslutningsbeskyttelse: Ja
Polaritetsbeskyttelse: Ja
Beskyttet mod ombytningsmulighed: Ja
Nominel kontaktafstand Sn: 8 m, kan indstilles
Temperaturdrift maks. (% af Sr): 10 %
MTTF (40 °C): 1175 a
Aktivt areal, materiale: PMMA
Kabinetmateriale: Messing, forniklet
Rækkevidde: 08 m
Tilspændingsmoment maks.: 7 Nm
Indstillingsmulighed: Følsomhed (Sn)
Kontakter, overfladebeskyttelse: Forgyldt
Overfladebeskyttelse: Forniklet
Serie 12 M.
Form: Cylinder|optik lige
Display: Led grøn: Driftsspænding|kortslutning - LED grøn, blinker|LED gul: Lysmodtagelse|grænseområde - LED gul, blinker
Justering: Potentiometer 270°
Slukkeforkobling toff maks.: 0.5 ms
Tændoptræk lyd maks.: 0.5 ms
Tomgangsstrøm IO maks. ved UE: 15 mA
Spændingsfald ud maks. ved IE: 1.5 V.
Fremmed lys maks.: 10000 lux
Funktionsprincip optisk: Envejsfotocelle (modtager)
Lystype: LED rødt lys
Skiftefunktion optisk: Lystænding|mørk-koblende
REFERENCESENDER: BOS 12M-X-RS10-S4

Produkttype: Envejsfotocelle

Type: BOS 12M-PA-RE10-S4

Variant: Modtager

Driftsspænding: 24 V/DC

Kontakttype: 1 x brydekontakt
1 x sluttekontakt

Kontaktfrekvens: 1000 Hz

Tilslutning: M12, 4-polet

Størrelse: M12

Kabinetmateriale: Messing (forniklet)

Materiale-egenskaber: Forniklet

Sendertype: LED, rød

: 8 m

Specifikationer: Tilslutning med LED-visning

Indhold: 1 stk

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3416572 BALLUFF Envejsfotocelle BOS 12M-PA-RE10-S4 BOS024U Modtager 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3416572 BALLUFF Envejsfotocelle BOS 12M-PA-RE10-S4 BOS024U Modtager 1 stk

Beskrivelse

Med den fremragende gentagelsesnøjagtighed er vores envejsfotocellere ideelle ideal for positioneringsopgaver. De registrerer objekter uafhængigt af overflade, farve og materiale. Desuden er der placeret sender og modtager i separate kabinetter. Stor rækkevidde er ikke noget problem for fotocellerne. De har en stor funktionsreserve og er meget modstandsdygtige over for snavs. Optoelektronisk sensor, lyssender=LED, tilslutningstype=stikforbindelse, koblingsudgang=PNP sluttekontakt (NO);PNP brydekontakt (NC) ben 4-2, rækkevidde maks.=8 m.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
