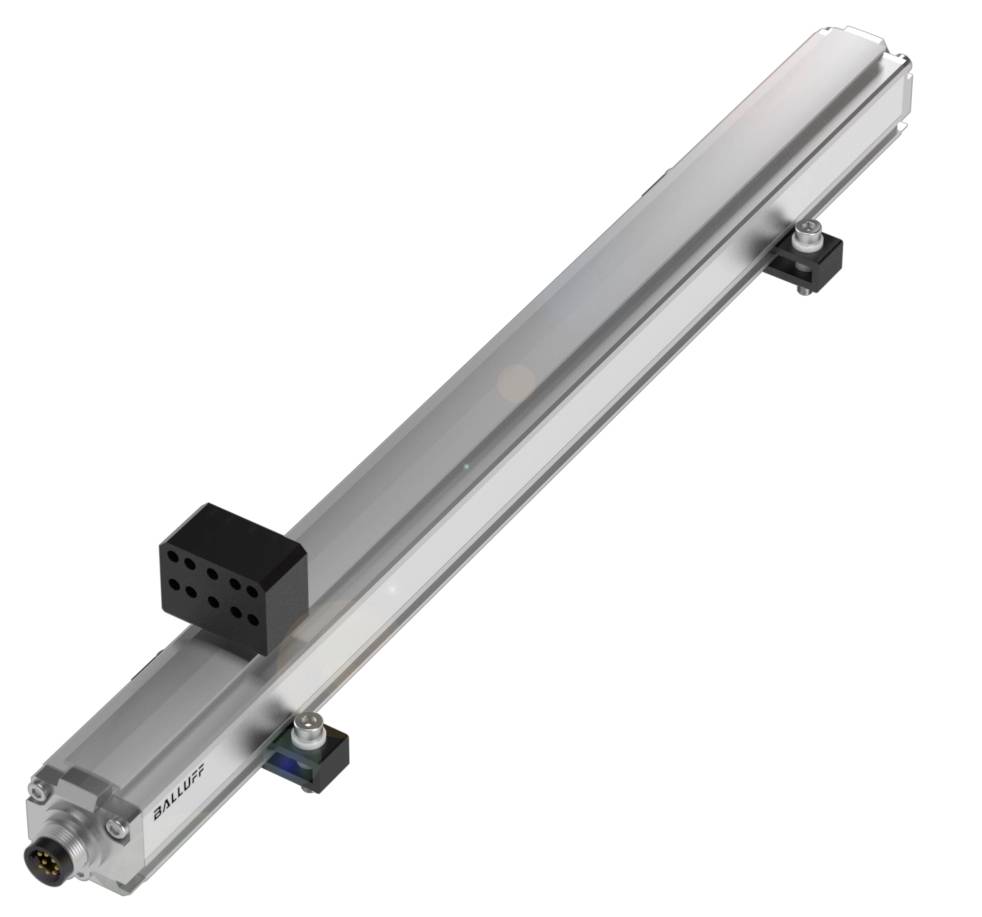

BALLUFF BTL107H Magnetfeltsensor 1 stk 24 Rækkevidde (max. i frit terræn): 500 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Magnetfeltsensor
Min. driftsspænding
10.0 V
Driftsspænding maks.
30.0 V
Max. rækkevidde
500 m
Type
BTL107H
Datablad (PDF)
Højdepunkter og detaljer
Afstands-sensorer
- Tilslutning: Stik, M16x0,75, 8-polet
- Fastgørelse: Monteringsklemmer
- Kabinetmateriale: Aluminium, eloxeret
- Form: Serie profil
- Positionsføler, antal maks.: 2
Tekniske specifikationer
- Vigtigste kendetegn:Analog udgang: Analog, spænding 0…10 V.
- Analog, voltage 10…0 V.
- Tilslutning: Stik, M16x0,75, 8-polet
- Fastgørelse: Monteringsklemmer
- Driftsspænding Ub: 10...30 VDC
- Form: Serie profil
- Kabinetmateriale: Aluminium, eloxeret
- Linearitetsafvigelse max.: ±50 µm
- Måleområde: 500 mm
- Målefrekvens maks.: 2000 Hz
- Positionsføler, antal maks.: 2
- Kapslingsklasse:IP67
- Omgivelsestemperatur -40...75 °C.
- Repeterbarhed: ± 10 µm
- Yderligere egenskaber:
- Fastgørelse: Monteringsklemmer
- Driftsspænding Ub: 10...30 VDC
- Tilslutning: Stik, M16x0,75, 8-polet
- Kortslutningsbeskyttelse: Mod GND og mod 36 V DC
- Polaritetsbeskyttelse: UB op til 36 V.
- MTTF (40 °C): 72 a
- Kabinetmateriale: Aluminium, eloxeret
- EN 60068-2-27, stød: 150 g, 6 ms
- EN 60068-2-6 vibration: 20 g, 10…2000 Hz
- Beskyttelsesklasse IP67, med stikforbindelse
- Omgivelsestemperatur -40...75 °C.
- Kabinetmateriale, overfladebeskyttelse: Eloxeret
- Udgangsstrøm max. 5 mA
- Opbevaringstemperatur: -40... 100 °C.
- Lågmateriale: Aluminium, trykstøbning, forniklet
- Repeterbarhed: ± 10 µm
- Linearitetsafvigelse max.: ±50 µm
- Analog udgang: Analog, spænding 0…10 V|analog, voltage 10…0 V.
- Afvigelse fra basistype: Kortere byggelængde
- Strømforbrug maks. ved 24 V DC: 150 mA
- Relativ luftfugtighed: ≤ 90 %, ikke-kondenserende
- BASISTYPE: BTL7-A501-M…-P-S…
- Positionsføler, antal (fabriksindstilling): 1
- Positionsføler, antal maks.: 2
- Udgangssignal kan indstilles: Med softwareværktøj
- Indkoblingsspidsstrøm: ≤ 500 mA/10 ms
- Tændforsinkelse maks. 600 ms
- Fejlsignal UA faldende: -0,5 V
- Fejlsignal UA stigende: 10.5 V
- Potentialadskillelse: nej
- Spændingssikker til (GND - kabinet) 500 V AC
- Overspændingsbeskyttelse: UB op til 36 V.
- Tilslutning, udførelse: Axial
- Målefrekvens maks.: 2000 Hz
- Målelængde 500 mm
- Byggelængde 605 mm
- Nulpunkt 72.0 mm
- EN 55016-2-3, udstråling: Industri- og boligområdet
- EN 60068-2-27, permanent chok: 150 g, 2 ms
- EN 61000-4-2, ESD: Sværhedsgraden 3
- EN 61000-4-3, RFI: Skarphedsgraden 3
- EN 61000-4-4, burst: Sværhedsgrad 3
- EN 61000-4-5, Surge: Sværhedsgrad 2
- EN 61000-4-6, højfrekvensfelter: Sværhedsgrad 3
- EN 61000-4-8, magnetfelter: Sværhedsgrad 4
- Temperaturkoefficient typ.: ≤ 30 ppm/K ved 50 % af|nominel længde 500 mm
- Produkttype
Magnetfeltsensor
- Type
BTL107H
- Indhold
1 stk
- Driftsspænding
24
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
PNP
500 m
- Tilslutning
Stik
- Kabellængde
0.3 m
IP67
- Min. Temperatur
-40 °C
- Maks. temperatur
85 °C
- L
24 mm
- H
2.9 mm
- Gevind-type
M16
- Produc.-delnr.
BTL107H
- Kappemateriale
TPE
- Nominel spænding
30.0 V
- pol-tal
8
- Tilladt strømbelastning per stikplads
5 mA
- Kabinetmateriale
Aluminium, eloxeret
- Materiale
Aluminium, eloxeret
- Monteringsmåde
Fastgørelsesclips
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416161 BALLUFF BTL107H Magnetfeltsensor 1 stk 24 Rækkevidde (max. i frit terræn): 500 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416161 BALLUFF BTL107H Magnetfeltsensor 1 stk 24 Rækkevidde (max. i frit terræn): 500 m
Beskrivelse
Positionsmålesystemer i profilkonstruktion er berøringsfrie og absolut målte systemer til præcis registrering af en eller flere positioner. De overbeviser i barske omgivelser, for eksempel i presser, sprøjtestøbere eller portalrobåde, da de består af et hermetisk tæt IP67-aluminiumskabinet. Positionsgiverens magneter virker på måleelementet ved hjælp af profilens væg. Form=serie profil, fastgørelse=fastgørelsesklemmer, husmateriale=aluminium, positionsføler, antal maks.=2, tilslutning=stikforbinder, M16x0,75, 8-polet, analog udgang=analog, spænding 0.10 V analog, voltage 10.0 V, måleområde=500 mm, målefrekvens max.=2000 Hz, linearitetsafvigelse max.=±50 µm, gentagelsesnøjagtighed=± 10 µm, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-40...85 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusEACEEE
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
