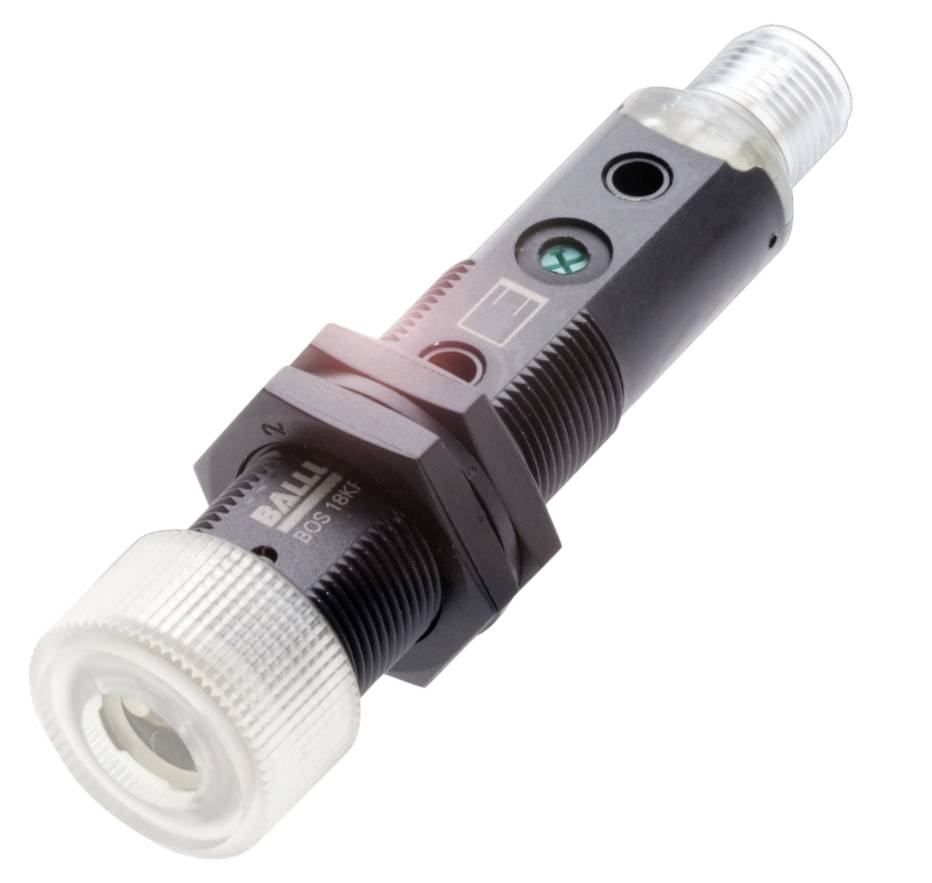

BALLUFF BOS00JJ BOS00JJ Fiber-basisenhed 1 stk 24 1 PNP (Ø x H) 18 mm x 14.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Fiber-basisenhed
Min. driftsspænding
10.0 V
Driftsspænding maks.
30.0 V
Type
BOS00JJ
Indhold
1 stk
Datablad (PDF)
Højdepunkter og detaljer
Baluff BOS00JJ fiberbasisudstyr til plast- og glasfibre
- Mål: Dia. 18 x 87 mm
- Serie 18KF
- Interface: PNP sluttekontakt (NO)
- PNP åbner (NC)
- Funktionsprincip: Lyslederenhed
- Indstillingsmulighed: Følsomhed (Sn)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 18 x 87 mm
- Tilslutning: Stik, M12x1-stik, 4-polet
- Serie 18KF
- Driftsspænding Ub: 10...30 VDC
- Indstillingsmulighed: Følsomhed (Sn)
- Funktionsprincip: Lyslederenhed
- Kabinetmateriale: PBT
- Lystype: LED rødt lys
- Skiftefrekvens 1000 Hz
- Interface: PNP sluttekontakt (NO)
- PNP åbner (NC)
- Yderligere egenskaber:
- Funktionsprincip: Lyslederenhed
- Mål: Dia. 18 x 87 mm
- Fastgørelse: Skrue M3|møtrik M18x1
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Driftsspænding Ub: 10...30 VDC
- Restripplespænding maks. (% af UE): 8 %
- Skiftefrekvens 1000 Hz
- Tilslutning: Stikforbindelse, M12x1-stik, 4-|polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- MTTF (40 °C): 774 a
- Koblingsudgang: PNP sluttekontakt (NO)
- Kabinetmateriale: PBT
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms, 3x6
- EN 60068-2-6, vibration: 10…55 Hz, amplitude 1 mm, 3x30|min
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...55 °C.
- Rækkevidde: Afhængigt af fiberoptik
- Tilspændingsmoment maks.: 1.5 Nm
- Indstillingsmulighed: Følsomhed (Sn)
- Serie 18KF
- Form: Cylinder flad|optik lige
- Display: Udgangsfunktion - LED gul|stabilitet - LED grøn
- Justering: Potentiometer 270°
- Slukkeforkobling toff maks.: 0.5 ms
- Tændoptræk lyd maks.: 0.5 ms
- Tomgangsstrøm IO maks. ved UE: 35 mA
- Spændingsfald ud maks. ved IE: 2 V.
- Fremmed lys maks.: 5000 lux
- Funktionsprincip optisk: Afhængigt af fiberoptik
- Lystype: LED rødt lys
- Skiftefunktion optisk: Lys- /mørk-koblende|lyskoblende
- Bølgelængde: 660 nm
- Tilslutning fiberoptik: Dia. 2.2 mm
- Produkttype
Fiber-basisenhed
- Type
BOS00JJ
- Indhold
1 stk
- Driftsspænding
24
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 PNP
- Tilslutning
Stik
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
55 °C
- L
87.00 mm
- Bredde
87 mm
- H
14.00 mm
- (Ø)
18 mm
- Dim.
(Ø x H) 18 mm x 14.00 mm
- Nominel spænding
30.0 V
- Aksellængde
660 nm
- Kabinetmateriale
PBT
- Tilslutning
Stik
Stik
- Materiale
PBT
- Udgange
PNP
- Kontaktfrekvens
1000 Hz
- Driftsstrøm
100 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416267 BALLUFF BOS00JJ BOS00JJ Fiber-basisenhed 1 stk 24 1 PNP (Ø x H) 18 mm x 14.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416267 BALLUFF BOS00JJ BOS00JJ Fiber-basisenhed 1 stk 24 1 PNP (Ø x H) 18 mm x 14.00 mm
Beskrivelse
Lysledersensorerne fra Baluff anvendes, hvis en almindelig optokobler er for stor eller for ufleksibel til brug. Vores lysledersensorer kan efter ønske kombineres med en komplet sensor med plast- eller glasfiberoptik. På grund af deres forskellige egenskaber har du den maksimale fleksibilitet alt efter program. Lyslederapparat, lyssender=LED, tilslutningstype=stikforbindelse, koblingsudgang PNP=sluttekontakt (NO);PNP brydekontakt (NC) ben 4-2
