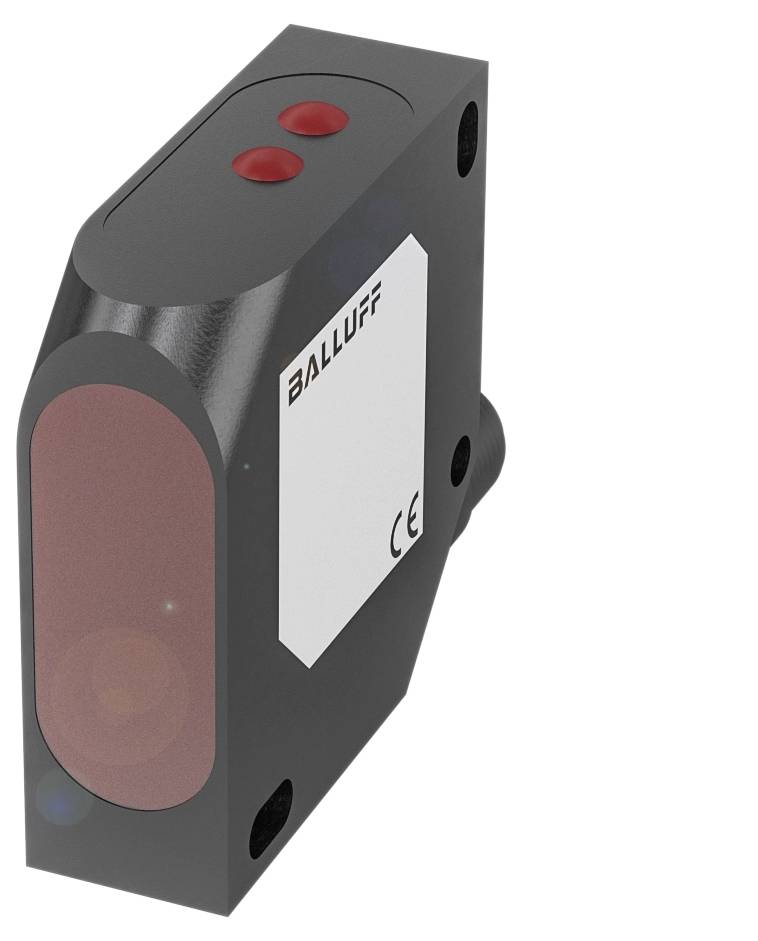

BALLUFF BOD0005 Afstandssensor 1 stk 24 Rækkevidde (max. i frit terræn): 100 mm (L x B x H) 50.00 x 17.00 x 50.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Afstandssensor
Min. driftsspænding
18.0 V
Driftsspænding maks.
30.0 V
Max. rækkevidde
100 mm
Type
BOD0005
Datablad (PDF)
Højdepunkter og detaljer
Afstands-sensorer
- Mål 17 x 50 x 50 mm
- Serie 26K
- Interface: Analog, strøm 4…20 mA
- lineær stigende/faldende
- 2x PNP sluttekontakt/brydekontakt (NO/NC)
- Funktionsprincip: Optoelektronisk afstandssensor
- Funktionsprincip optisk: Triangulation
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 17 x 50 x 50 mm
- Tilslutning: Stik, M12x1-stik, 8-polet
- Opløsning: 0.1 % FS
- Serie 26K
- Driftsspænding Ub: 18...30 VDC
- Funktionsprincip: Optoelektronisk afstandssensor
- Funktionsprincip optisk: Triangulation
- Kabinetmateriale: ABS
- Nøjagtighed: ± 0.25 % FS
- Lystype: Laser rødt lys
- Lyspletstørrelse 1.5 x 3.25 mm ved 100 mm
- Rækkevidde 30...100 mm kan indstilles
- Interface: Analog, strøm 4…20 mA
- lineær stigende/faldende
- 2x PNP sluttekontakt/brydekontakt (NO/NC)
- Strålekarakteristik: Divergent
- Gentagelsesnøjagtighed: 0.25 % FS
- Yderligere egenskaber:
- Mål 17 x 50 x 50 mm
- Fastgørelse: Skrue M4
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 50 V DC
- Standby-fortræk tv maks.: 300 ms
- Driftsspænding Ub: 18...30 VDC
- Belastningskapacitet maks. ved UE: 0.1 µF
- Skiftefrekvens 1000 Hz
- Beskyttelsesklasse: II
- Tilslutning: Stikforbindelse, M12x1-stik, 8-|polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Nominel kontaktafstand Sn: 100 mm, kan indstilles
- MTTF (40 °C): 9 a
- Aktivt areal, materiale: PMMA
- Koblingsudgang: 2x PNP sluttekontakt/brydekontakt (NO/NC)
- Kabinetmateriale: ABS
- Kapslingsklasse:IP67
- Omgivelsestemperatur -10...60 °C.
- Rækkevidde 30...100 mm kan indstilles
- Slukkeforkobling toff maks.: 0.5 ms
- Tændoptræk lyd maks.: 0.5 ms
- Tomgangsstrøm IO maks. ved UE: 40 mA
- Fremmed lys maks.: 5000 lux
- Funktionsprincip optisk: Triangulation
- Laserklasse iht. IEC 60825-1: 2
- Lystype: Laser rødt lys
- Lyspletstørrelse 1.5 x 3.25 mm ved 100 mm
- Gennemsnitlig ydelse Po maks.: 1 mW
- Skiftefunktion optisk: Lys-/mørk-koblende
- Strålekarakteristik: Divergent
- Bølgelængde: 650 nm
- Indgangsfunktion: Trigger|emitter til/fra
- Opløsning: 0.1 % FS
- Gentagelsesnøjagtighed: 0.25 % FS
- Analog udgang: Analog, strøm 4…20 mA
- Udgangskarakteristik: Lineær stigende/faldende
- Belastningsmodstand RL maks. (analog i): 500 ohm
- Nøjagtighed: ± 0.25 % FS
- Tidsfunktion: Slukkeforsinkelse
- Tidsfunktion, varighed: 50 ms
- Mellemlang levetid 50000 timer, 40 °C.
- Produkttype
Afstandssensor
- Type
BOD0005
- Indhold
1 stk
- Driftsspænding
24
- Min. driftsspænding
18.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
18.0 - 30.0 V
- Kontakttype
1 PNP
- Sendertype
Halbleiter-Laser rød
- Udgange
PNP
- Opløsning
0.1 Fe%
- Rækkevidde min. (i fritfelt)
30 m
100 mm
- Tolerance ±
0.25 %
- Tilslutning
Stik
Stik
IP67
- Min. Temperatur
-10 °C
- Maks. temperatur
60 °C
- L
50.00 mm
- Bredde
17.00 mm
- H
50.00 mm
- Dim.
(L x B x H) 50.00 x 17.00 x 50.00 mm
- Gevind-type
M12 x 1
- Produc.-delnr.
BOD0005
- Nominel spænding
30.0 V
- pol-tal
8
- Aksellængde
650 nm
- Kabinetmateriale
ABS
- Materiale
ABS
- Laserklasse
2
- Koblingsafstand (max.)
100 mm
- Kontaktfrekvens
1000 Hz
- Driftsstrøm
100 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416232 BALLUFF BOD0005 Afstandssensor 1 stk 24 Rækkevidde (max. i frit terræn): 100 mm (L x B x H) 50.00 x 17.00 x 50.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416232 BALLUFF BOD0005 Afstandssensor 1 stk 24 Rækkevidde (max. i frit terræn): 100 mm (L x B x H) 50.00 x 17.00 x 50.00 mm
Beskrivelse
Serie=26K, mål=17 x 50 x 50 mm, interface=analog, strøm 4.20 mA lineær stigende/faldende 2x PNP sluttekontakt/åbner (NO/NC), funktionsprincip = optoelektronisk afstandssensor, funktionsprincip optisk=triangulation, strålingskarakteristik=divergent, lystype=laser rødt lys, Lyspletstørrelse=1.5 x 3.25 mm ved 100 mm, rækkevidde=30...100 mm indstillelig, nøjagtighed=±0.25 % FS, gentagelsesnøjagtighed= 0.25 % FS, opløsning=0.1 % FS, tilslutning=stikforbindelse, M12x1-stik, 8-polet, Kabinetmateriale=ABS, driftsspænding Ub=18...30 VDC, godkendelse/overensstemmelse=CEcULusEACWEEE
