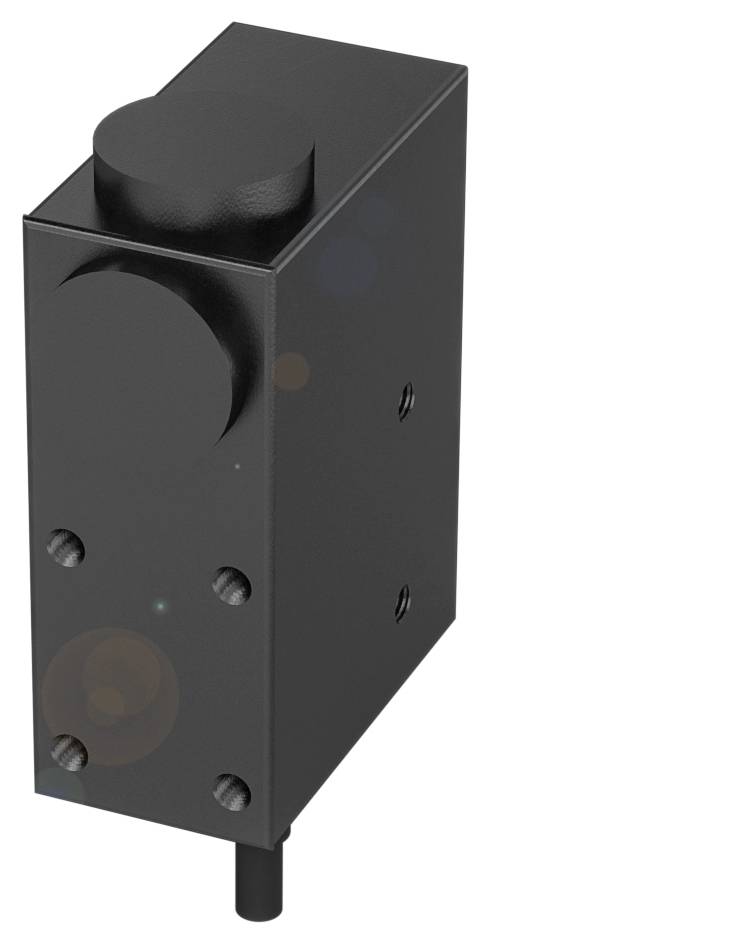

BALLUFF BKT000U BKT000U Kontrast-taste 1 stk 24 Antivalent (L x B x H) 62.30 x 31.00 x 105.30 mm Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Kontrast-taste
Min. driftsspænding
10 V
Driftsspænding maks.
30 V
Type
BKT000U
Datablad (PDF)
Højdepunkter og detaljer
Baluff BKT000U kontrastknap
- Mål 31 x 105.3 x 62.3 mm
- Serie: M
- Interface: PNP/NPN sluttekontakt/brydekontakt (NO/NC)
- Analog, spænding 0…5.5 V.
- Indgangsfunktion: Samme funktion som knap
- Hent format 1/2/3/4
- Funktionsprincip: Kontrastknap
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 31 x 105.3 x 62.3 mm
- Aktiv flade, materiale: Glas
- Tilslutning: Kabel, 3.00 m, PVC
- Serie: M
- Driftsspænding Ub: 10...30 VDC
- Indgangsfunktion: Samme funktion som knap
- Hent format 1/2/3/4
- Funktionsprincip: Kontrastknap
- Funktionsprincip optisk: Lysføler, fokuseret
- Kabinetmateriale: Zink, trykstøbning, lakeret
- Belysningstype: Grønt lys/rødt lys
- Lyspletstørrelse 1.5 x 5 mm ved 9 mm
- Rækkevidde 7...11 mm
- Interface: PNP/NPN sluttekontakt/brydekontakt (NO/NC)
- Analog, spænding 0…5.5 V.
- Strålekarakteristik: Fokuseret
- Yderligere egenskaber:
- Mål 31 x 105.3 x 62.3 mm
- Fastgørelse skrue M5
- Udgangsmodstand Ra: 10.0 kOhm
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Driftsspænding Ub: 10...30 VDC
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 10000 Hz
- Tilslutning: Kabel, 3.00 m, PVC
- Kortslutningsbeskyttelse: Ja
- Aktiv flade, materiale: Glas
- Koblingsudgang: PNP/NPN sluttekontakt/brydekontakt (NO/|NC)
- Kabeldiameter D: 6.20 mm
- Kabellængde L 3 m.
- Kabinetmateriale: Zink, trykstøbning, lakeret
- Kappemateriale: PVC
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms, 3x6
- EN 60068-2-6, vibration: 10…55 Hz, amplitude 1.5 mm, 3x2|h
- Kapslingsklasse:IP67
- Omgivelsestemperatur -10...55 °C.
- Antal ledere: 6
- Ledertværsnit: 0.34 mm²
- Rækkevidde 7...11 mm
- Overfladebeskyttelse: Lakeret
- Slukkeforkobling toff maks.: 0.05 ms
- Tændoptræk lyd maks.: 0.05 ms
- Tomgangsstrøm IO maks. ved UE: 80 mA
- Spændingsfald ud maks. ved IE: 2 V.
- Fremmed lys maks.: 5000 lux
- Funktionsprincip optisk: Lysføler, fokuseret
- Belysningstype: Grønt lys/rødt lys
- Lyspletstørrelse 1.5 x 5 mm ved 9 mm
- Skiftefunktion optisk: Lys-/mørk-koblende
- Strålekarakteristik: Fokuseret
- Bølgelængde: 526 nm/630 nm
- Indgangsfunktion: Den samme funktion som tasten|format 1/2/3/4 opkaldes
- Analog udgang: Analog, spænding 0…5.5 V.
- Belastningsmodstand RL min. (Analog U): 2.2 kOhm
- Tidsfunktion: Slukkeforsinkelse
- Tidsfunktion, varighed: 20 ms
- Polaritetsbeskyttet registreringsområde/måleområde: Ja
- Emballage-type
Piece
- Produkttype
Kontrast-taste
- Type
BKT000U
- Indhold
1 stk
- Driftsspænding
24
- Min. driftsspænding
10 V
- Driftsspænding maks.
30 V
- Driftsspænding
10 - 30 V
- Kontakttype
Antivalent
- Koblingsspænding (max.)
30 V DC/AC
IP67
- Min. Temperatur
-10 °C
- Maks. temperatur
55 °C
- L
62.30 mm
- Bredde
31.00 mm
- H
105.30 mm
- Dim.
(L x B x H) 62.30 x 31.00 x 105.30 mm
- Nominel spænding
30 V
- Kabellængde
3.00 m
- Aksellængde
526 nm
630 nm
- Kabinetmateriale
Zink
- Tilslutning
Kabel
- Materiale
Trykstøbt zink
- Udgange
NPN, skifter;PNP, skifter
11 mm
- Kontaktfrekvens
10000 Hz
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- Driftsstrøm
200 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416212 BALLUFF BKT000U BKT000U Kontrast-taste 1 stk 24 Antivalent (L x B x H) 62.30 x 31.00 x 105.30 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416212 BALLUFF BKT000U BKT000U Kontrast-taste 1 stk 24 Antivalent (L x B x H) 62.30 x 31.00 x 105.30 mm Piece
Beskrivelse
Kontrasttasten er højopløselige lysfølere, som skelner mellem objekter efter deres gråværdier. Den robuste kontrastknap fra Baluff registrerer allerede lave kontrastforskelle, har en høj koblingsfrekvens op til 30 kHz og er dermed særdeles hurtig. De giver en høj positioneringsnøjagtighed og er derfor egnet til mange forskellige anvendelser, for eksempel i print- og i emballageindustrien. Serie=M, mål=31 x 105.3 x 62.3 mm, interface=PNP/NPN sluttekontakt/brydekontakt (NO/NC) analog, spænding 0.5.5 V, indgangsfunktion=samme funktion som tasteformat 1/2/3/4 hentning, funktionsprincip = kontrastknap, funktionsprincip optisk=lysføler, fokuseret, strålingskarakteristik=fokuseret, lystype=grønt lys/rødt lys, lysstyrke=1.5 x 5 mm ved 9 mm, rækkevidde=7...11 mm, tilslutning=kabel, 3.00 m, PVC, Kabinetmateriale=zink, trykstøbning, aktiv flade, materiale=glas, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEWEEE
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
