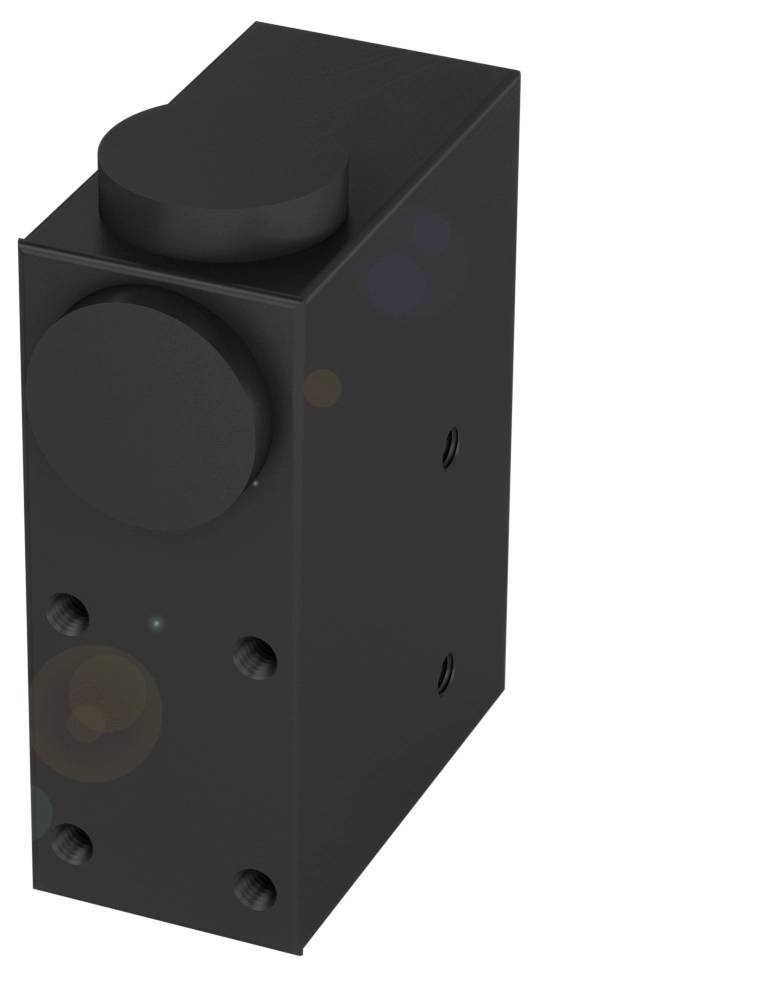

BALLUFF BKT000N BKT000N Kontrast-taste 1 stk 24 1 PNP (L x B x H) 62.30 x 31.00 x 97.80 mm Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Kontrast-taste
Min. driftsspænding
10 V
Driftsspænding maks.
30 V
Type
BKT000N
Datablad (PDF)
Højdepunkter og detaljer
Baluff BKT000N kontrastknap
- Mål 31 x 97.8 x 62.3 mm
- Serie: M
- Interface: PNP/NPN sluttekontakt/brydekontakt (NO/NC)
- Analog, spænding 0…5.5 V.
- Indgangsfunktion: Samme funktion som knap
- Funktionsprincip: Kontrastknap
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 31 x 97.8 x 62.3 mm
- Aktiv flade, materiale: Glas
- Tilslutning: Stik, M12x1-stik, 4-polet
- Serie: M
- Driftsspænding Ub: 10...30 VDC
- Indgangsfunktion: Samme funktion som knap
- Funktionsprincip: Kontrastknap
- Funktionsprincip optisk: Lysføler, fokuseret
- Kabinetmateriale: Zink, trykstøbning, lakeret
- Lystype: Hvidt lys
- Lyspletstørrelse: Dia. 3 mm ved 9 mm
- Rækkevidde 7...11 mm
- Interface: PNP/NPN sluttekontakt/brydekontakt (NO/NC)
- Analog, spænding 0…5.5 V.
- Strålekarakteristik: Fokuseret
- Yderligere egenskaber:
- Funktionsprincip: Kontrastknap
- Mål 31 x 97.8 x 62.3 mm
- Fastgørelse skrue M5
- Udgangsmodstand Ra: 10.0 kOhm
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Driftsspænding Ub: 10...30 VDC
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 10000 Hz
- Tilslutning: Stikforbindelse, M12x1-stik, 4-|polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Aktiv flade, materiale: Glas
- Koblingsudgang: PNP/NPN sluttekontakt/brydekontakt (NO/|NC)
- Kabinetmateriale: Zink, trykstøbning, lakeret
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms, 3x6
- EN 60068-2-6, vibration: 10…55 Hz, amplitude 1.5 mm, 3x2|h
- Kapslingsklasse:IP67
- Omgivelsestemperatur -10...55 °C.
- Rækkevidde 7...11 mm
- Indstillingsmulighed: Tastelås tænd/sluk|tidsfunktion tænd/sluk|lys-/mørk-kobling|koblingsudgang PNP/nPN|kontrast (koblingspunkt)
- Overfladebeskyttelse: Lakeret
- Serie: M
- Form: Quader|tilslutning, der kan drejes
- Display: Udgangsfunktion - LED rød|klar - LED grøn|fejl - LED grøn, blinker|kortslutning - LED grøn, blinker
- Opstiller: Skydekontakt (3x)|tast (2x)
- Slukkeforkobling toff maks.: 0.05 ms
- Tændoptræk lyd maks.: 0.05 ms
- Tomgangsstrøm IO maks. ved UE: 80 mA
- Spændingsfald ud maks. ved IE: 2 V.
- Fremmed lys maks.: 5000 lux
- Funktionsprincip optisk: Lysføler, fokuseret
- Lystype: Hvidt lys
- Lyspletstørrelse: Dia. 3 mm ved 9 mm
- Skiftefunktion optisk: Lys-/mørk-koblende
- Strålekarakteristik: Fokuseret
- Bølgelængde: 400…700 nm
- Yderligere egenskaber: Optik kan udskiftes (lysafgivelse 0°/|90°), lodret lysplet
- Indgangsfunktion: Samme funktion som knap
- Analog udgang: Analog, spænding 0…5.5 V.
- Belastningsmodstand RL min. (Analog U): 2.2 kOhm
- Tidsfunktion: Slukkeforsinkelse
- Tidsfunktion, varighed: 20 ms
- Emballage-type
Piece
- Produkttype
Kontrast-taste
- Type
BKT000N
- Indhold
1 stk
- Driftsspænding
24
- Min. driftsspænding
10 V
- Driftsspænding maks.
30 V
- Driftsspænding
10 - 30 V
- Kontakttype
1 PNP
- Koblingsspænding (max.)
30 V/DC
- Tilslutning
Stik
IP67
- Min. Temperatur
-10 °C
- Maks. temperatur
55 °C
- L
62.30 mm
- Bredde
31.00 mm
- H
97.80 mm
- Dim.
(L x B x H) 62.30 x 31.00 x 97.80 mm
- Nominel spænding
30 V
- Aksellængde
700 nm
- Kabinetmateriale
Zink
- Tilslutning
Stik
Stik
- Materiale
Trykstøbt zink
- Udgange
NPN, skifter;PNP, skifter
11 mm
- Kontaktfrekvens
10000 Hz
- Driftsstrøm
200 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416203 BALLUFF BKT000N BKT000N Kontrast-taste 1 stk 24 1 PNP (L x B x H) 62.30 x 31.00 x 97.80 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416203 BALLUFF BKT000N BKT000N Kontrast-taste 1 stk 24 1 PNP (L x B x H) 62.30 x 31.00 x 97.80 mm Piece
Beskrivelse
Kontrasttasten er højopløselige lysfølere, som skelner mellem objekter efter deres gråværdier. Den robuste kontrastknap fra Baluff registrerer allerede lave kontrastforskelle, har en høj koblingsfrekvens op til 30 kHz og er dermed særdeles hurtig. De giver en høj positioneringsnøjagtighed og er derfor egnet til mange forskellige anvendelser, for eksempel i print- og i emballageindustrien. Serie=M, mål=31 x 97.8 x 62.3 mm, interface=PNP/NPN sluttekontakt/brydekontakt (NO/NC) analog, spænding 0.5.5 V, indgangsfunktion=samme funktion som knap, funktionsprincip = kontrastknap, funktionsprincip optisk=lysføler, fokuseret, strålingskarakteristik=fokuseret, lystype=hvidt lys, lysstyrke=dia. 3 mm ved 9 mm, rækkevidde=7...11 mm, tilslutning=stikforbindelse, M12x1-stik, 4-polet, Kabinetmateriale=zink, trykstøbning, aktiv flade, materiale=glas, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEWEEE
