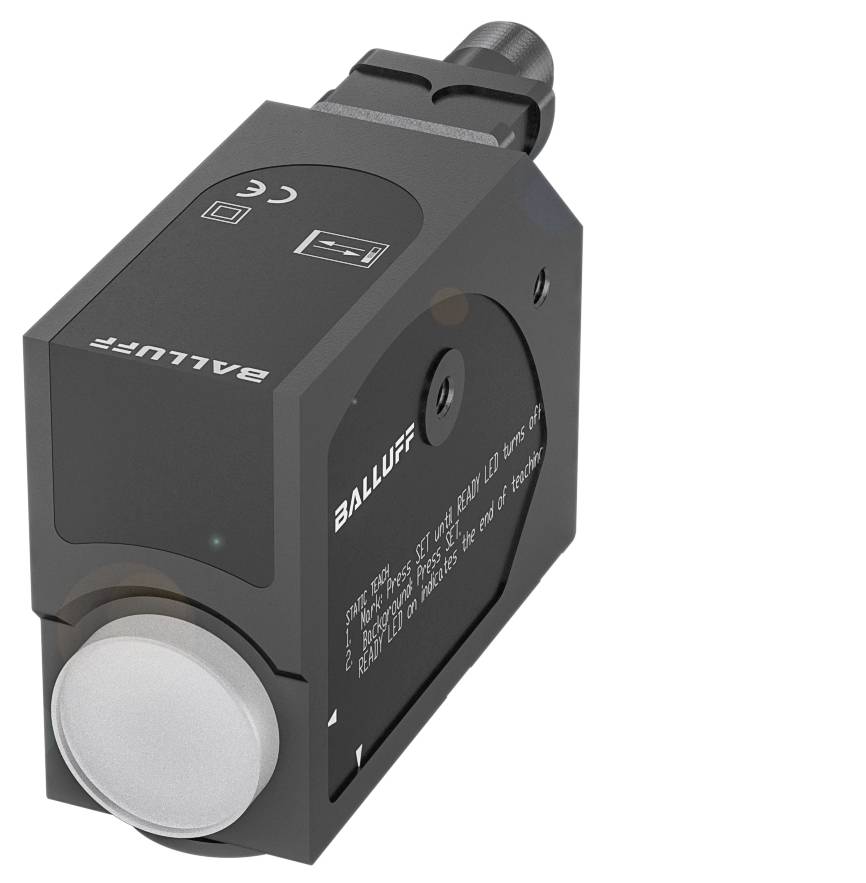

BALLUFF BKT0004 BKT 67M-004-U-S92 Kontrast-taste 1 stk 24 V/DC Analog (L x B x H) 32 x 64 x 82 mm Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Kontrast-taste
Min. driftsspænding
10 V/DC
Driftsspænding maks.
30 V/DC
Type
BKT 67M-004-U-S92
Datablad (PDF)
Højdepunkter og detaljer
Balluff BKT0004 kontrastknap
- Mål 32 x 64 x 82 mm
- Serie: 67M
- Interface: PNP/NPN sluttekontakt/brydekontakt (NO/NC)
- Analog, spænding 1…5.5 V.
- Indgangsfunktion: Samme funktion som set-tasten
- Funktionsprincip: Kontrastknap
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 32 x 64 x 82 mm
- Aktiv flade, materiale: Glas
- Tilslutning: Stik, M12x1-stik
- Serie: 67M
- Driftsspænding Ub: 10...30 VDC
- Indgangsfunktion: Samme funktion som set-tasten
- Funktionsprincip: Kontrastknap
- Funktionsprincip optisk: Lysføler, fokuseret
- Kabinetmateriale: Aluminium, trykstøbt, lakeret
- Lystype: Blåt lys/grønt lys/rødt lys
- Lyspletstørrelse 5 x 1.5 mm ved 9 mm
- Rækkevidde 6...12 mm
- Interface: PNP/NPN sluttekontakt/brydekontakt (NO/NC)
- Analog, spænding 1…5.5 V.
- Strålekarakteristik: Fokuseret
- Yderligere egenskaber:
- Funktionsprincip: Kontrastknap
- Mål 32 x 64 x 82 mm
- Fastgørelse skrue M5
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 300 ms
- Driftsspænding Ub: 10...30 VDC
- Restripplespænding maks. (% af UE): 8 %
- Skiftefrekvens 20000 Hz
- Beskyttelsesklasse: II
- Tilslutning: Stik, M12x1-stik
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Aktiv flade, materiale: Glas
- Koblingsudgang: PNP/NPN sluttekontakt/brydekontakt (NO/|NC)
- Kabinetmateriale: Aluminium, trykstøbt, lakeret
- EN 60068-2-27, chokket: Halvsinus, 30 gn, 11 ms, 3x6|halvsinus 30 gn, 6 ms, 3x10000
- EN 60068-2-6 vibration: 10…55 Hz, amplitude 1 mm, 3x2 timer
- Kapslingsklasse:IP67
- Omgivelsestemperatur -10...55 °C.
- Tilsmudsningsgrad: 3
- Rækkevidde 6...12 mm
- Indstillingsmulighed: Kontrast (koblingspunkt)|koblingsudgang PNP/NPN|fabriksindstilling (reset)|lys-/mørk-frakobling|tidsfunktion ind/ud af|indlæring statisk/manuel|tastelås
- Overfladebeskyttelse: Lakeret
- Serie: 67M
- Form: Quader|tilslutning, der kan drejes
- Display: Udgangsfunktion - LED gul|klar - LED grøn|fejl - LED grøn, blinker|kortslutning - LED grøn, blinker|PNP/NPN - LED orange, blinker|koblingspunkt - bjælkevisning|taster aktiv: LED orange|tidsfunktion aktiv: LED orange
- Indstilling: Knap (3x)
- Slukkeforkobling toff maks.: 0.025 ms
- Tændoptræk lyd maks.: 0.025 ms
- Tomgangsstrøm IO maks. ved UE: 85 mA
- Fremmed lys maks.: 5000 lux
- Funktionsprincip optisk: Lysføler, fokuseret
- Lystype: Blåt lys/grønt lys/rødt lys
- Lyspletstørrelse 5 x 1.5 mm ved 9 mm
- Skiftefunktion optisk: Lys-/mørk-koblende
- Strålekarakteristik: Fokuseret
- Bølgelængde: 465 nm/520 nm/630 nm
- Led-gruppe i henhold til IEC 62471: Fri gruppe
- Ekstra egenskaber: Optik kan udskiftes (lysafgivelse 0°/|90°), horisontal lysplet
- Indgangsfunktion: Samme funktion som set-tasten
- Analog udgang: Analog, spænding 1…5.5 V.
- Belastningsmodstand RL min. (Analog U): 2.2 kOhm
- Spændingsfald ud maks. ved IE elektrisk tilslutning: 2 V.
- Tidsfunktion: Slukkeforsinkelse
- Tidsfunktion, varighed: 20 ms
- Emballage-type
Piece
- Produkttype
Kontrast-taste
- Type
BKT 67M-004-U-S92
- Indhold
1 stk
- Driftsspænding
24 V/DC
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Kontakttype
Analog
- Tilslutning
M12 stik
IP67
- L
32 mm
- Bredde
64 mm
- H
82 mm
- Dim.
(L x B x H) 32 x 64 x 82 mm
- Aksellængde
465 nm
520 nm
630 nm
- Kabinetmateriale
Trykstøbt aluminium
- Tilslutning
Stik
- Materiale
Trykstøbt aluminium
- Udgange
NPN, åbner
NPN, lukker
PNP, åbner
PNP, lukker
12 mm
- Kontaktfrekvens
20000 Hz
- Driftsstrøm
100 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416182 BALLUFF BKT0004 BKT 67M-004-U-S92 Kontrast-taste 1 stk 24 V/DC Analog (L x B x H) 32 x 64 x 82 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416182 BALLUFF BKT0004 BKT 67M-004-U-S92 Kontrast-taste 1 stk 24 V/DC Analog (L x B x H) 32 x 64 x 82 mm Piece
Beskrivelse
Kontrasttasten er højopløselige lysfølere, som skelner mellem objekter efter deres gråværdier. Den robuste kontrastknap fra Baluff registrerer allerede lave kontrastforskelle, har en høj koblingsfrekvens op til 30 kHz og er dermed særdeles hurtig. De giver en høj positioneringsnøjagtighed og er derfor egnet til mange forskellige anvendelser, for eksempel i print- og i emballageindustrien. Serie=67M, mål=32 x 64 x 82 mm, interface=PNP/NPN sluttekontakt/brydekontakt (NO/NC) analog, spænding 1.5.5 V, indgangsfunktion=samme funktion som set-knap, funktionsprincip=kontrasten, funktionsprincip optisk=lysføler, fokuseret, strålingskarakteristik=fokuseret, lystype=blåt lys/grønt lys/rødt lys, lysstyrke=5 x 1.5 mm ved 9 mm, rækkevidde=6...12 mm, tilslutning=stikforbindelse, M12x1-stik, husmateriale=aluminium, trykstøbning, aktiv flade, materiale=glas, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusWee
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
