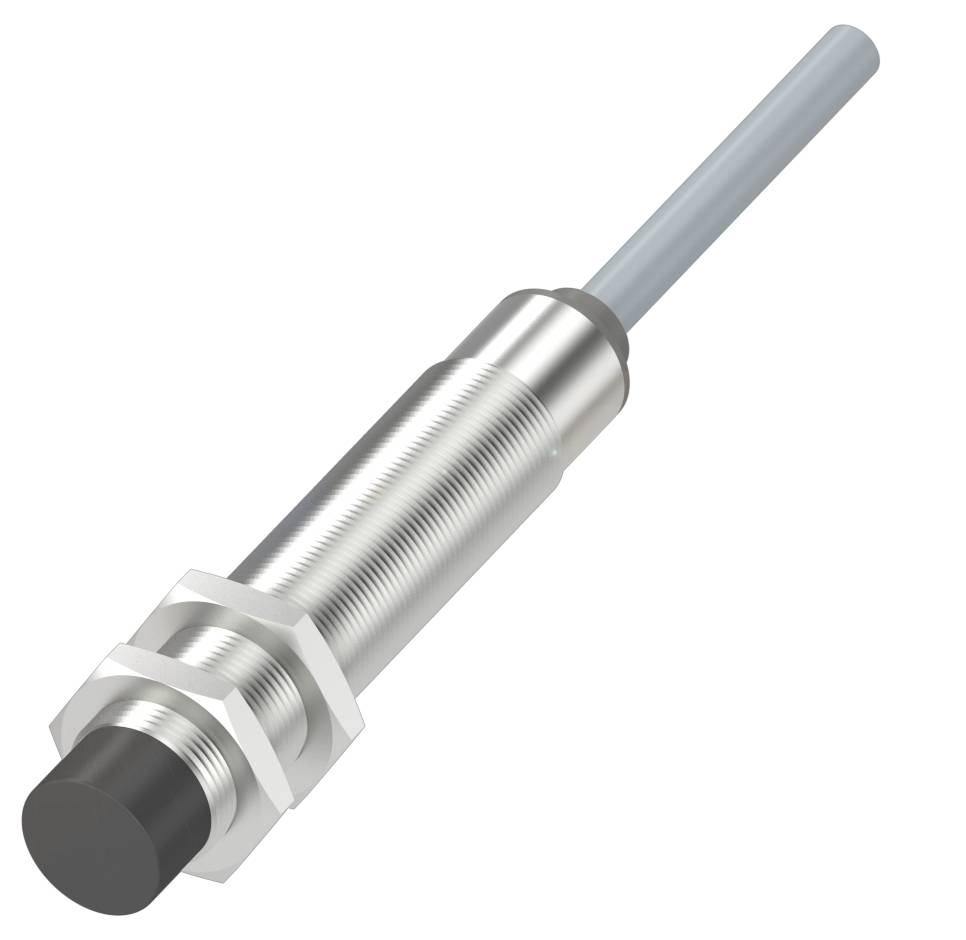

BALLUFF BIC007T Induktiv kobler BIC 1I22-P2A02-M18MN2-EPX07-050 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv kobler
Type
BIC 1I22-P2A02-M18MN2-EPX07-050
Driftsspænding
24 V/DC
Driftsstrøm
500 mA
Tilslutning
Kabel
Datablad (PDF)
Højdepunkter og detaljer
Sensortilbehør
- Funktion: Signaloverførsel
- Signalform: Envejs
- Transmissionsafstand: 1...3 mm
- Komponenter: Base
- Digitale udgange: 4x PNP
Vigtig information
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 18 x 94 mm
- Tilslutning: Kabel, 5 m, PUR
- Driftsspænding UE: 24 VDC
- Digitale udgange: 4x PNP
- Funktion: Signaloverførsel
- Kabinetmateriale: Messing forniklet, belagt
- Komponenter: Base
- Kapslingsklasse:IP67
- Signalform: Envejs
- Transmissionsafstand: 1...3 mm
- Omgivelsestemperatur 0...50 °C.
- Yderligere egenskaber:
- Brug: Til induktive kopkoblere Remote|BIC007U
- Mål: Dia. 18 x 94 mm
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 500 mA
- Standby-fortræk tv maks.: 80 ms
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 60 Hz
- Kortslutningsbeskyttelse: Ja
- MTTF (40 °C): 6 a
- Aktiv flade, materiale: PA 6.6
- Størrelse M18x1
- Montering: Ikke i niveau
- Tilslutningstype: Kabel, 5 m, PUR
- Kabeldiameter D: 4.5 mm
- Kabellængde L 5 m.
- Kabinetmateriale: Messing forniklet, belagt
- Kappemateriale: RENT
- Kapslingsklasse:IP67
- Omgivelsestemperatur 0...50 °C.
- Kabinetmateriale, overfladebeskyttelse: Belagt
- Antal ledere: 7
- Ledertværsnit: 0.34 mm²
- Visning af koblingsfunktion: LED
- Kabel, bøjningsradius min., fast installation: 5 x D.
- Kabel, bøjningsradius min., fleksibel installation: 10 x D.
- Rækkevidde 1...3 mm
- Tilspændingsmoment maks.: 70 Nm
- Opbevaringstemperatur: -10... 70 °C.
- Vægt: 210 g
- Funktion: Signaloverførsel
- Komponenter: Base
- Signalform: Envejs
- Transmissionsafstand: 1...3 mm
- Forskydning: ±3 mm
- Støjimmunitet: EN 61000-4-2/3/4/5/6
- Visning Inzone: Ja
- Strømbelastning pr. udgang maks.: 50 mA
- Digitale udgange: 4x PNP
- Produkttype
Induktiv kobler
- Type
BIC 1I22-P2A02-M18MN2-EPX07-050
- Driftsspænding
24 V/DC
- Driftsstrøm
500 mA
- Tilslutning
Kabel
- Kabellængde
5 m
- Udgange
PNP
IP67
- Indhold
1 stk
- L
94 mm
- (Ø)
18 mm
- Kabinetmateriale
Messing (forniklet)
- Materiale
PA 6.6
PUR
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417875 BALLUFF BIC007T Induktiv kobler BIC 1I22-P2A02-M18MN2-EPX07-050 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417875 BALLUFF BIC007T Induktiv kobler BIC 1I22-P2A02-M18MN2-EPX07-050 1 stk
Beskrivelse
Vores induktive koblingssystem er designet til op mod otte sensorsignaler og otte aktuatorer-styringssignaler. Systemet er bidirektionalt, det vil sige det overfører signaler i begge retninger. Remote-enheden kan styres individuelt og betjene klemmeenheder. Fra basen kan der overføres op til otte signaler, fire kanaler kan styres uafhængigt af hinanden. Funktion = signaloverførsel, signalform=envejs, digitale udgange=4 x PNP, overførselsafstand=1...3 mm, komponent=base, tilslutning=kabel, 5 m, PUR, driftsspænding UE=24 VDC, kabinetmateriale=messing, mål=dia. 18 x 94 mm, omgivelsestemperatur=0...50 °C, beskyttelsesklasse=IP67
