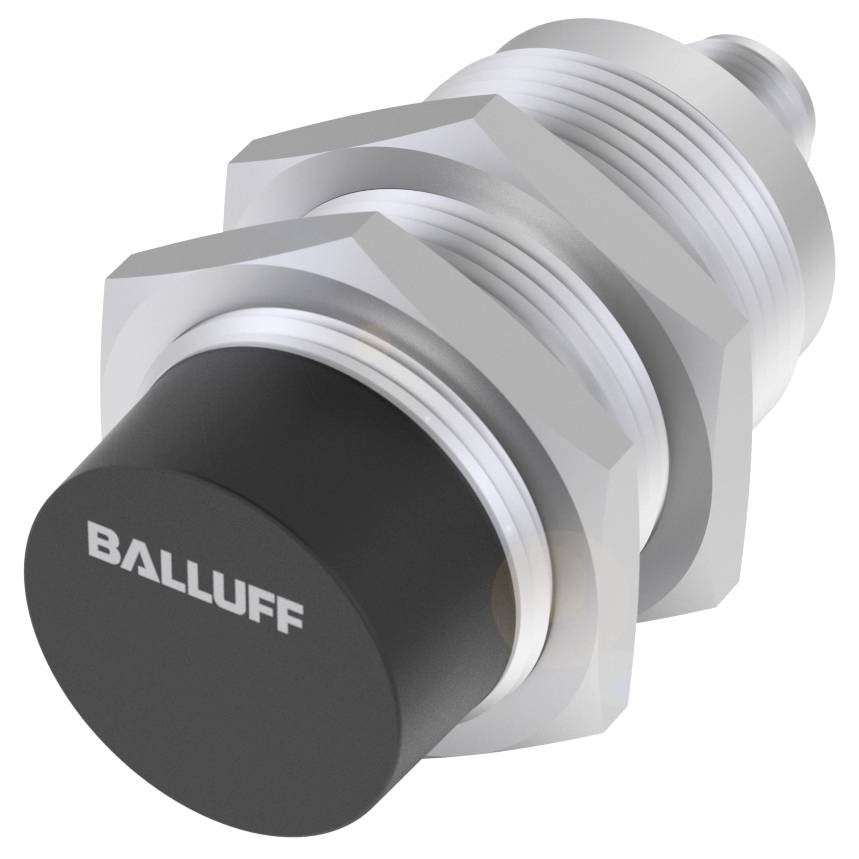

BALLUFF BIC007L Induktiv kobler BIC007L 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv kobler
Type
BIC007L
Driftsspænding
24
Driftsstrøm
24 mA
Tilslutning
Stik M12, 5 polet
Datablad (PDF)
Højdepunkter og detaljer
Sensortilbehør
- Interface: IO-Link 1.1
- Funktion: IO-link-signaloverførsel
- Signalform: Tovejs
- Transmissionsafstand: 0...10 mm
- Komponenter: Base
Vigtig information
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 30 x 66.2 mm
- Additiv cyklustid: Device + 2.0 ms
- Tilslutning: Stik, M12x1-stik, 5-polet
- Driftsspænding UE: 24 VDC
- Funktion: IO-link-signaloverførsel
- Kabinetmateriale: Messing, belagt
- Komponenter: Base
- Procesdata I: 0…32 byte
- Procesdata OUT: 0…32 byte
- Interface: IO-Link 1.1
- Kapslingsklasse:IP67
- Signalform: Tovejs
- SIO-tilstand: Ja
- Transmissionsafstand: 0...10 mm
- Overførselshastighed: COM2 (38.4 kBaud)
- Omgivelsestemperatur -5...55 °C.
- Yderligere egenskaber:
- Mål: Dia. 30 x 66.2 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 1200 mA
- Restripplespænding maks. (% af UE): 10 %
- Tilslutning: M12x1-stik, 5-polet
- Kortslutningsbeskyttelse: Ja
- MTTF (40 °C): 301 a
- Aktiv flade, materiale: PA 12
- Størrelse M30x1,5
- Kabinetmateriale: Messing, belagt
- Kapslingsklasse:IP67
- Omgivelsestemperatur -5...55 °C.
- Kabinetmateriale, overfladebeskyttelse: Belagt
- Tilspændingsmoment kabelstik: 0.6 Nm
- Rækkevidde 0...10 mm
- Tilspændingsmoment maks.: 70 Nm
- Frametype: Device afhængig
- IO-link-version: 1.1
- Procesdata OUT: 0…32 byte
- Procesdatacyklus min.: 2 ms
- Opbevaringstemperatur: -25 ... 70 °C
- Interface: IO-Link 1.1
- Funktion: IO-link-signaloverførsel
- Komponenter: Base
- Masterporttype: A
- Signalform: Tovejs
- Transmissionsafstand: 0...10 mm
- Forskydning: ±6 mm
- Additiv cyklustid: Device + 2.0 ms
- Procesdata I: 0…32 byte
- SIO-tilstand: Ja
- Overførselshastighed: COM2 (38.4 kBaud)
- Støjimmunitet EN 61000-6-2
- Visning af dataoverførsel aktiv: Ja
- Produkttype
Induktiv kobler
- Type
BIC007L
- Driftsspænding
24
- Driftsstrøm
24 mA
- Tilslutning
Stik M12, 5 polet
IP67
- Indhold
1 stk
- L
66.20 mm
- H
23.65 mm
- (Ø)
30 mm
- Kabinetmateriale
Messing
- Materiale
PA12
- Stik-standard
Sensorik stikforbindelse
- Tilslutning
Stik
- Tilslutningsside A
Stik, lige
- pol-tal
5
- Gevind-type
M12 x 1
- Maks. temperatur
55 °C
- Min. Temperatur
-5 °C
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417859 BALLUFF BIC007L Induktiv kobler BIC007L 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417859 BALLUFF BIC007L Induktiv kobler BIC007L 1 stk
Beskrivelse
Induktiv kobling til IO-link-signaloverførsel bruges til berøringsfri overførsel af energi og data via et luftmellemrum. Det gør mekaniske stikkontakter overflødige. Og ved anvendelse af vores tovejs-koblingssystem med IO-link fungerer dataudvekslingen endda i begge retninger. Den berøringsfri signaloverførsel på IO-Link-standard er transparent opbygget: Systemet opfører sig "usynligt" og skal ikke parametreres. Du kan nemt integrere den mellem IO-link-master Master og IO-Link-device, og kommunikere med det samme. Systemet har et komplet IO-Link-interface, uafhængigt af IO-link-revisionsstand. Events, parametre- og procesdata kan dermed udveksles direkte mellem Master og Device. Funktion = IO-link signaloverførsel, signalform = bidirektionel, overførselsafstand = 0...10 mm, komponent = base, interface = IO-link 1.1, tilslutning = stik, M12x1-stik, 5-polet, mærkedriftsspænding UE = 24 VDC, husmateriale = messing, belagt, mål = dia. 30 x 66.2 mm, omgivelsestemperatur = -5...55 °C, beskyttelsesklasse = IP67, overførselshastighed = COM2 (38.4 kBaud), additiver cyklustid = device + 2.0 ms, procesdata IN = 0.32 byte, procesdata OUT = 0.32 byte, SIO-mode = Ja
