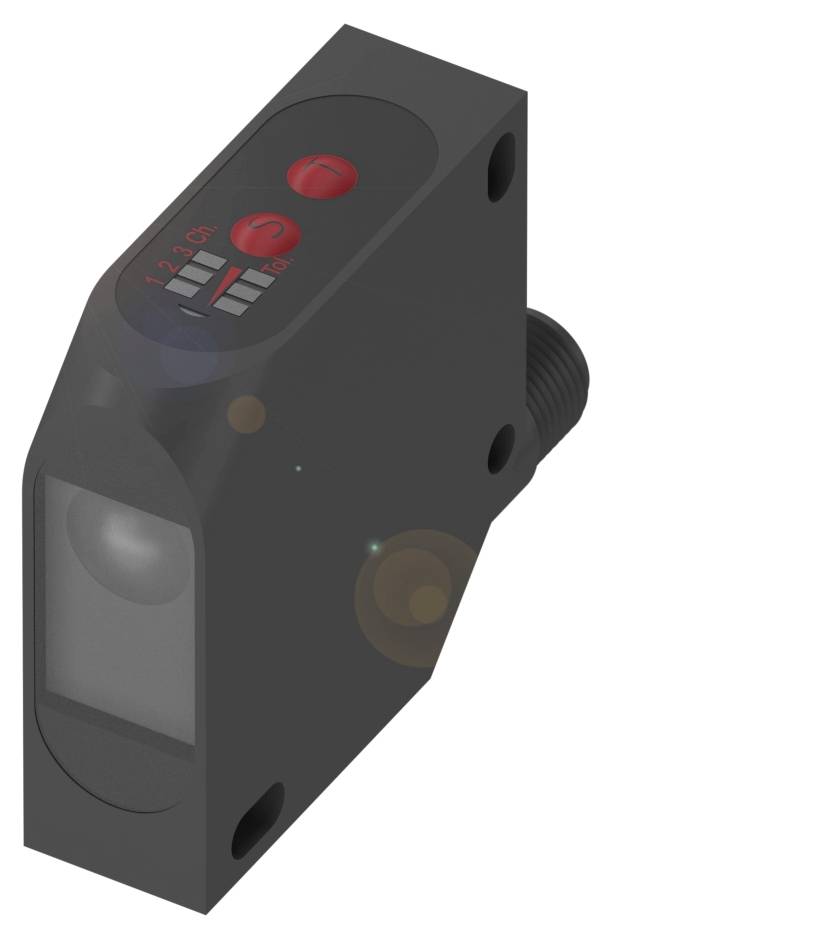

BALLUFF BFS0001 BFS0001 Farvesensor 1 stk 24 3 x afbryder (Ø x H) 4 mm x 50.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Farvesensor
Min. driftsspænding
12.0 V
Driftsspænding maks.
28.0 V
Type
BFS0001
Indhold
1 stk
Datablad (PDF)
Højdepunkter og detaljer
Baluff BFS0001 i plast (ABS)
- Mål 17 x 50 x 50 mm
- Serie 26K
- Interface: 3x PNP sluttekontakt (NO)
- Indgangfunktion: Emitter til/fra
- Tastespærre til/fra
- Indlærer farve (koblingspunkt)
- Funktionsprincip: Farvesensor
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 17 x 50 x 50 mm
- Aktivt areal, materiale: PMMA
- Tilslutning: Stik, M12x1-stik, 8-polet
- Serie 26K
- Driftsspænding Ub: 12...28 VDC
- Indgangfunktion: Emitter til/fra
- Tastespærre til/fra
- Indlærer farve (koblingspunkt)
- Funktionsprincip: Farvesensor
- Funktionsprincip optisk: Lysføler, Fix-fokus
- Kabinetmateriale: ABS
- Lystype: Hvidt lys
- Lyspletstørrelse: Dia. 4 mm ved 22 mm
- Rækkevidde 12...32 mm
- Interface: 3x PNP sluttekontakt (NO)
- Strålekarakteristik: Fokuseret
- Yderligere egenskaber:
- Funktionsprincip: Farvesensor
- Mål 17 x 50 x 50 mm
- Fastgørelse: Skrue M4
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 300 ms
- Driftsspænding Ub: 12...28 VDC
- Anvendelseskategori: DC-13
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 500 Hz
- Beskyttelsesklasse: II
- Tilslutning: Stikforbindelse, M12x1-stik, 8-|polet
- Kortslutningsbeskyttelse: Ja
- MTTF (40 °C): 7 a
- Aktivt areal, materiale: PMMA
- Kabinetmateriale: ABS
- Rækkevidde 12...32 mm
- Indstillingsmulighed: Driftstilstand normal/et|indlæringstilstand farve/farvescan|farve (koblingspunkt)|farvekanal (udgang)|farvestolerancetrin|tidsfunktion tænd/sluk|fabriksindstilling (reset)
- Serie 26K
- Form: Quader|tilslutning, der kan drejes
- Display: Udgangsfunktion - LED gul (3 x)|klar - LED grøn|tolerancetrin: LED rød (3 x)
- Justering: Knap (2x)
- Slukkeforkobling toff maks.: 1.0 ms
- Tændoptræk lyd maks.: 1.0 ms
- Tomgangsstrøm IO maks. ved UE: 40 mA
- Spændingsfald ud maks. ved IE: 2.4 V.
- Indgangsfunktion: Emitter til/fra|tastespærre til/fra|indlært farve (koblingspunkt)
- Polaritetsbeskyttet registreringsområde/måleområde: Ja
- Tolerance for tadetolerance: ±6 mm ved 22 mm, toleranceinterval|3
- Produkttype
Farvesensor
- Type
BFS0001
- Indhold
1 stk
- Driftsspænding
24
- Min. driftsspænding
12.0 V
- Driftsspænding maks.
28.0 V
- Driftsspænding
12.0 - 28.0 V
- Kontakttype
3 x afbryder
- Koblingsspænding (max.)
28 V/DC
- Tilslutning
Stik
IP67
- Min. Temperatur
-10 °C
- Maks. temperatur
55 °C
- L
50.00 mm
- Bredde
17.00 mm
- H
50.00 mm
- (Ø)
4 mm
- Dim.
(Ø x H) 4 mm x 50.00 mm
- Nominel spænding
28.0 V
- Kabinetmateriale
ABS
- Tilslutning
Stik
Stik
- Materiale
ABS
- Udgange
PNP
32 mm
- Kontaktfrekvens
500 Hz
- Driftsstrøm
100 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416229 BALLUFF BFS0001 BFS0001 Farvesensor 1 stk 24 3 x afbryder (Ø x H) 4 mm x 50.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416229 BALLUFF BFS0001 BFS0001 Farvesensor 1 stk 24 3 x afbryder (Ø x H) 4 mm x 50.00 mm
Beskrivelse
Med de alsidige farvesensorer fra Baluff gør du dine automatiserede processer hurtigere. For eksempel ved registrering af farvenuancer på tekstiler, lakerede plader og ved farvemarkeringer på emballager eller etiketter. Vores farvesensorer udvælger dele, der ikke skaber slør, og sikrer på den måde en ensartet høj produktkvalitet. På den måde bidrager de til en pålidelig produktionsforløb. Serie=26K, mål=17 x 50 x 50 mm, interface=PNP 3x sluttekontakt (NO), indgangfunktion = emitter til/tastlås ind/udindlæring farve (koblingspunkt), funktionsprincip = farvesensor, funktionsprincip optisk=fotocelle, Fix-fokus, strålingskarakteristik=fokuseret, lystype=hvidt lys, lysstyrke=dia. 4 mm ved 22 mm, rækkevidde=12...32 mm, tilslutning=stikforbindelse, M12x1-stik, 8-polet, Kabinetmateriale=ABS, aktiv flade, materiale=PMMA, driftsspænding Ub=12...28 VDC, godkendelse/overensstemmelse=CEcULusEACWEEE
