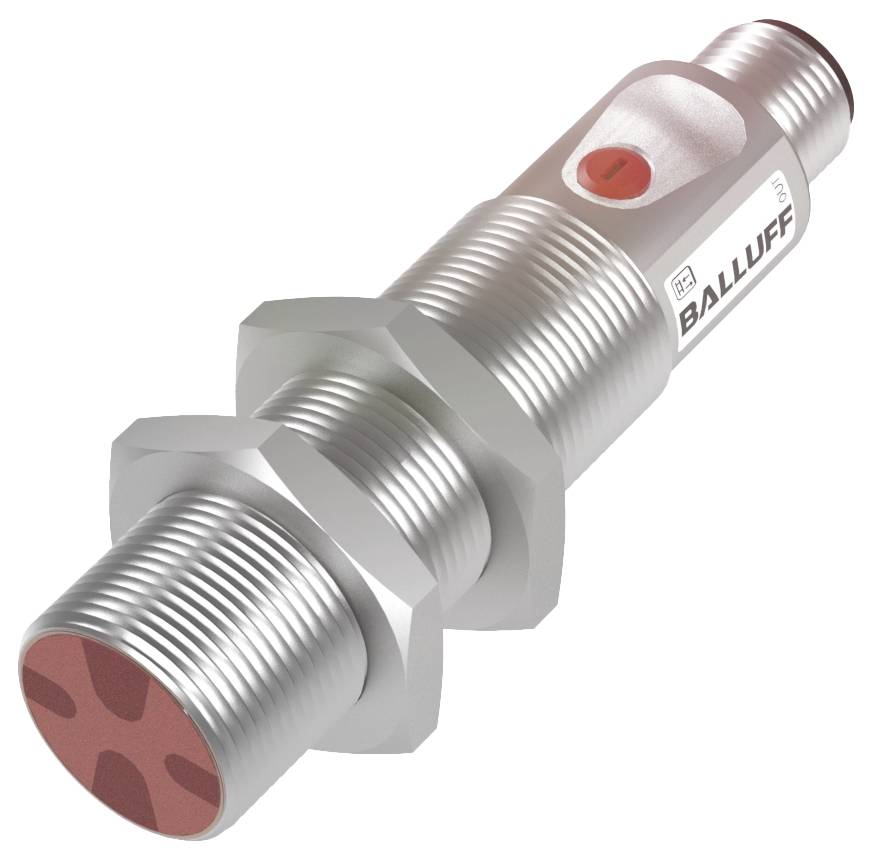

BALLUFF BFB0009 BFB M18M-001-P-S4 Fiber-basisenhed 1 stk 24 V/DC 1 PNP (Ø x L) 18 mm x 75 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Fiber-basisenhed
Min. driftsspænding
10 V/DC
Driftsspænding maks.
30 V/DC
Type
BFB M18M-001-P-S4
Indhold
1 stk
Datablad (PDF)
Højdepunkter og detaljer
Balluff BFB0009 Fiberbasisudstyr til plast- og glasfibre
- Mål: Dia. 18 x 75 mm
- Serie 18M
- Interface: 2x PNP sluttekontakt/brydekontakt (NO/NC)
- Funktionsprincip: Optoelektronisk sensor
- Indstillingsmulighed: Følsomhed (Sn)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 18 x 75 mm
- Tilslutning: Stik-stik, 4-polet
- Serie 18M
- Driftsspænding Ub: 10...30 VDC
- Indstillingsmulighed: Følsomhed (Sn)
- Funktionsprincip: Optoelektronisk sensor
- Kabinetmateriale: Messing, forniklet
- Lystype: LED rødt lys
- Skiftefrekvens 1000 Hz
- Interface: 2x PNP sluttekontakt/brydekontakt (NO/NC)
- Yderligere egenskaber:
- Funktionsprincip: Optoelektronisk sensor
- Mål: Dia. 18 x 75 mm
- Fastgørelse: Møtrik M18x1
- Driftsspænding UE DC: 24.0 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 19 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Belastningskapacitet maks. ved UE: 0.2 µF
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 1000 Hz
- Tilslutning: Stik-stik, 4-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Hysterese H maks. (% af Sr): 10 %
- Temperaturdrift maks. (% af Sr): 5 %
- MTTF (40 °C): 82 a
- Aktivt areal, materiale: PMMA
- Kabinetmateriale: Messing, forniklet
- Rækkevidde: Afhængigt af fiberoptik
- Tilspændingsmoment maks.: 15 Nm|30 Nm
- Indstillingsmulighed: Følsomhed (Sn)
- Kontakter, overfladebeskyttelse: Forgyldt
- Overfladebeskyttelse: Forniklet
- Serie 18M
- Form: Cylinder|optik lige
- Display: Led grøn: Driftsspænding|LED gul: Lysmodtagelse|fejl - LED grøn, blinker|grænseområde - LED gul, blinker
- Justering: Potentiometer 270°
- Slukkeforkobling toff maks.: 0.5 ms
- Tændoptræk lyd maks.: 0.5 ms
- Tomgangsstrøm IO maks. ved UE: 30 mA
- Spændingsfald ud maks. ved IE: 1.5 V.
- Fremmed lys maks.: 10000 lux
- Funktionsprincip optisk: Afhængigt af fiberoptik
- Lystype: LED rødt lys
- Skiftefunktion optisk: Lys-/mørk-koblende
- Bølgelængde: 626 nm
- Led-gruppe i henhold til IEC 62471: Fri gruppe
- Produkttype
Fiber-basisenhed
- Type
BFB M18M-001-P-S4
- Indhold
1 stk
- Specifikationer
LED-display
- Driftsspænding
24 V/DC
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Kontakttype
1 PNP
- Tilslutning
Stik
- Monteringsmåde
Skruefastgørelse
- L
75 mm
- Bredde
75 mm
- (Ø)
18 mm
- Dim.
(Ø x L) 18 mm x 75 mm
- Aksellængde
626 nm
- Kabinetmateriale
Messing (forniklet)
- Tilslutning
Stik
- Materiale
Messing (forniklet)
- Kontaktfrekvens
1000 Hz
- Driftsstrøm
100 mA
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3416061 BALLUFF BFB0009 BFB M18M-001-P-S4 Fiber-basisenhed 1 stk 24 V/DC 1 PNP (Ø x L) 18 mm x 75 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416061 BALLUFF BFB0009 BFB M18M-001-P-S4 Fiber-basisenhed 1 stk 24 V/DC 1 PNP (Ø x L) 18 mm x 75 mm
Beskrivelse
Lysledersensorerne fra Baluff anvendes, hvis en almindelig optokobler er for stor eller for ufleksibel til brug. Vores lysledersensorer kan efter ønske kombineres med en komplet sensor med plast- eller glasfiberoptik. På grund af deres forskellige egenskaber har du den maksimale fleksibilitet alt efter program. Serie=18M, mål=dia. 18 x 75 mm, interface=2x PNP sluttekontakt/åbner (NO/NC), funktionsprincip = optoelektronisk sensor, mulighed for indstilling = følsomhed (Sn), driftsspænding Ub=10...30 VDC, lystype=LED rødt lys, tilslutning=stik-stik, 4-polet, husmateriale=messing, koblingsfrekvens=1000 Hz, godkendelse/overensstemmelse=CEEACcULusWee
