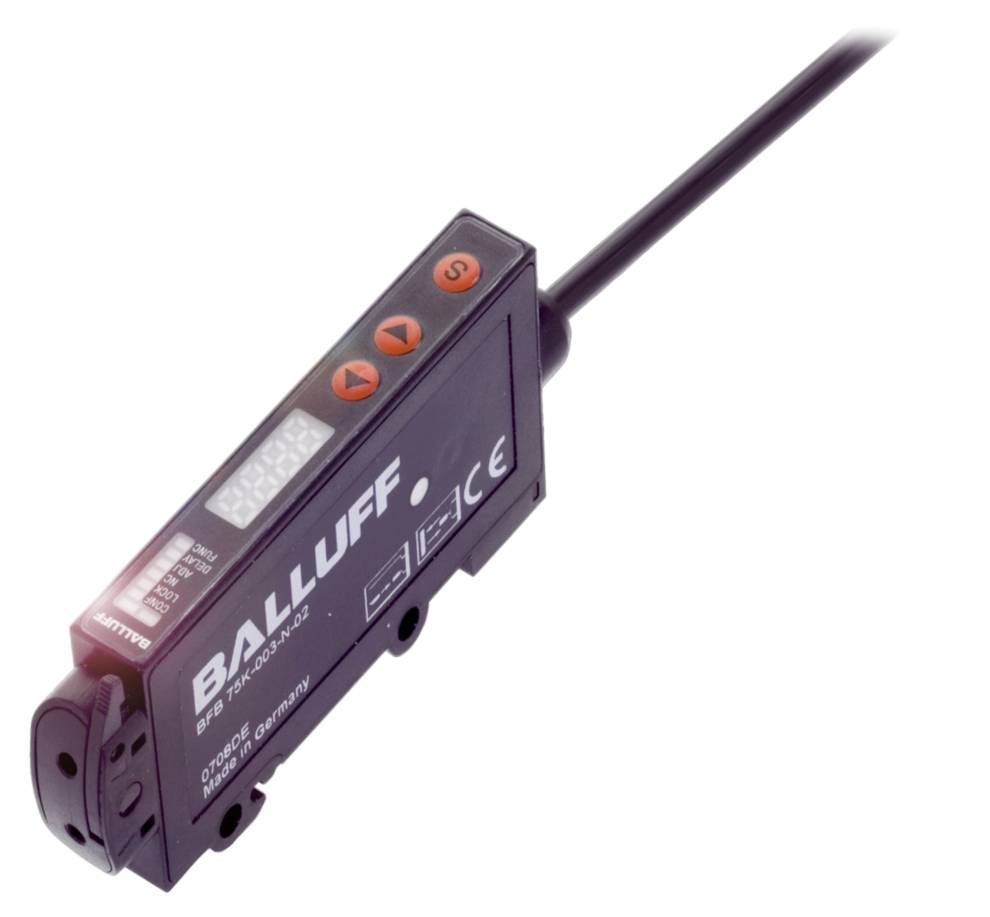

BALLUFF BFB0008 BFB0008 Fiber-basisenhed 1 stk Analog (L x B x H) 79.30 x 10.40 x 35.40 mm Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Fiber-basisenhed
Type
BFB0008
Indhold
1 stk
Specifikationer
LED-display
Datablad (PDF)
Højdepunkter og detaljer
Baluff BFB0008 fiberbasudstyr til plast- og glasfibre
- Mål 10.4 x 35.4 x 79.3 mm
- Serie 75K
- Interface: PNP sluttekontakt/brydekontakt (NO/NC)
- Analog, spænding 0…10 V.
- Indgangsfunktion: Indlæring af
- Tastespærre til/fra
- Funktionsprincip: Lyslederenhed
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 10.4 x 35.4 x 79.3 mm
- Tilslutning: Kabel, 2.00 m, PVC
- Serie 75K
- Indgangsfunktion: Indlæring af
- Tastespærre til/fra
- Indstillingsmulighed: Kontaktafstand (Sn), 2 værdier
- Varighed enkeltimpuls
- Tilstand normal/fin/hurtig/bred
- LCD-aflæsningsretning
- Tidsfunktion
- Fabriksindstilling (reset)
- Display til/fra
- Forsinkelse
- Tastespærre til/fra
- Lys-/mørkekobling
- Følsomhed (Sn)
- Funktionsprincip: Lyslederenhed
- Kabinetmateriale: ABS
- Lystype: LED rødt lys
- Skiftefrekvens 8000 Hz/1000 Hz/125 Hz
- Interface: PNP sluttekontakt/brydekontakt (NO/NC)
- Analog, spænding 0…10 V.
- Yderligere egenskaber:
- Funktionsprincip: Lyslederenhed
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 8000 Hz/1000 Hz/125 Hz
- Beskyttelsesklasse: II
- Tilslutning: Kabel, 2.00 m, PVC
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Hysterese H maks. (% af Sr): 10.0 %
- Kabeldiameter D: 4.00 mm
- Kabellængde L: 2 m.
- Antal ledere: 4
- Ledertværsnit: 0.14 mm²
- Rækkevidde: Afhængigt af fiberoptik
- Indstillingsmulighed: Skifteafstand (Sn), 2 værdier|varighed enkeltimpuls|tilstand normal/fin/hurtig/langt|LCD-aflæsningsretning|tidsfunktion|fabriksindstilling (reset)|display aktiveret/fra|forsinkelse|tastelås tænd/sluk lys|-/mørk-omskiftning følsomhed (Sn)
- Serie 75K
- Form: Quader|tilslutning lige
- Display: Udgangsfunktion - LED gul|LED grøn: Driftsspænding|indstillingstilstand aktiv - LED rød|funktion valgt - LED rød|koblingsfunktion åbner: Led rød|koblingspunkt - LCD|signalstyrke - LCD|specialtilstand aktiv - LED rød|tastelås aktiv: LED rød|tidsfunktion aktiv: LED rød
- Indstilling: Knap (3x)
- Slukkeforkobling toff maks.: 0.06/0.5/8 ms
- Tændoptræk lyd maks.: 0.06/0.5/8 ms
- Tomgangsstrøm IO maks. ved UE: 25 mA
- Indgangsfunktion: Indlærer Sn|tastespærre til/fra
- Spændingsfald ud maks. ved IE elektrisk tilslutning: 2.4 V.
- Tilslutning fiberoptik: Dia. 2.2 mm
- Emballage-type
Piece
- Produkttype
Fiber-basisenhed
- Type
BFB0008
- Indhold
1 stk
- Specifikationer
LED-display
- Kontakttype
Analog
IP64
- Min. Temperatur
-20 °C
- Maks. temperatur
60 °C
- L
79.30 mm
- Bredde
10.40 mm
- H
35.40 mm
- Dim.
(L x B x H) 79.30 x 10.40 x 35.40 mm
- Kabellængde
2.00 m
- Kabinetmateriale
ABS
- Tilslutning
Kabel
- Udgange
PNP
- Ledningstværsnit (sensor-/aktor-forkabling)
0.14 mm²
- Driftsstrøm
100 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416225 BALLUFF BFB0008 BFB0008 Fiber-basisenhed 1 stk Analog (L x B x H) 79.30 x 10.40 x 35.40 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416225 BALLUFF BFB0008 BFB0008 Fiber-basisenhed 1 stk Analog (L x B x H) 79.30 x 10.40 x 35.40 mm Piece
Beskrivelse
Lysledersensorerne fra Baluff anvendes, hvis en almindelig optokobler er for stor eller for ufleksibel til brug. Vores lysledersensorer kan efter ønske kombineres med en komplet sensor med plast- eller glasfiberoptik. På grund af deres forskellige egenskaber har du den maksimale fleksibilitet alt efter program. Serie=75K, mål=10.4 x 35.4 x 79.3 mm, interface PNP=sluttekontakt/åbner (NO/NC) analog, spænding 0.10 V, funktionsprincip=lyslederapparat, indgangsfunktion=indlæring Sntastaturspærre tænd/sluk, indstillingsmulighed=koblingsafstand (Sn), 2 værdivarighed enkeltimpulstilstand normal/fin/hurtig/bred LCD-læseretningtidsfunktionsindstilling (reset)display til/forsinkelsestidstastelås ON/udlys-/mørk-indkoblingsfølsomhed (Sn), lystype=LED rødt lys, tilslutning=kabel, 2.00 m, PVC, Kabinetmateriale:=ABS, koblingsfrekvens=8000 Hz /1000 Hz/125 Hz, godkendelse/konformitet=cULusCEWEEE
