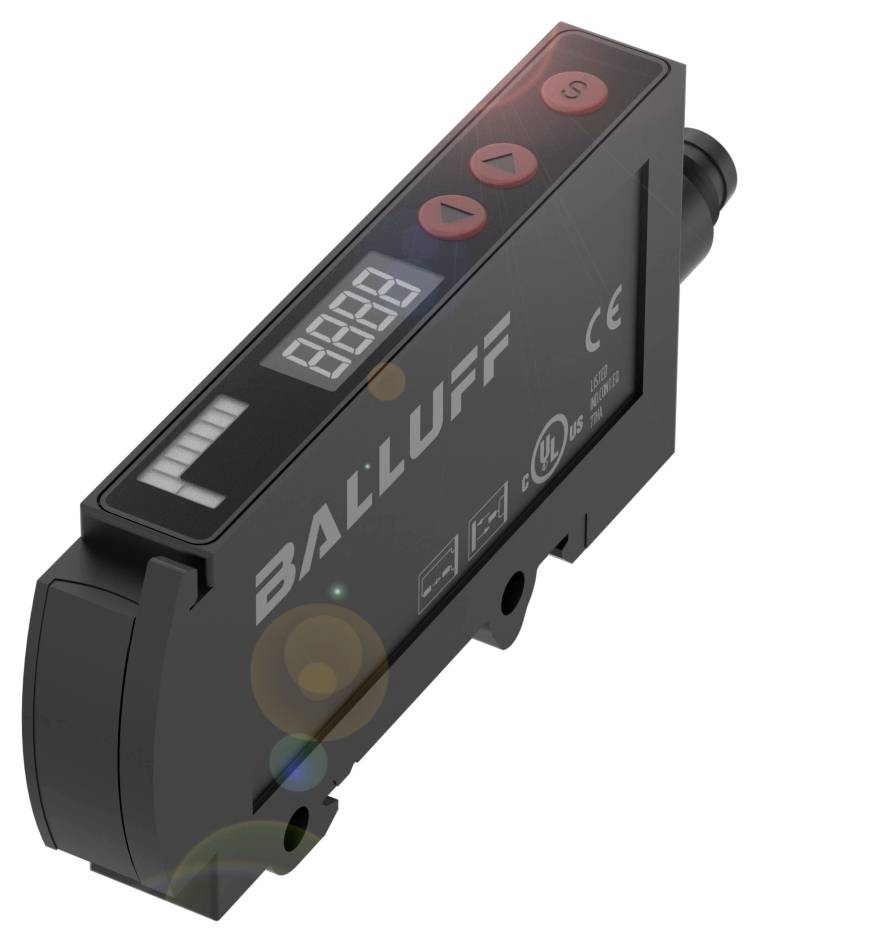

BALLUFF BFB0005 BFB0005 Fiber-basisenhed 1 stk 24 (L x B x H) 84.00 x 10.40 x 35.40 mm Single
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Single
Produkttype
Fiber-basisenhed
Min. driftsspænding
10.0 V
Driftsspænding maks.
30.0 V
Type
BFB0005
Datablad (PDF)
Højdepunkter og detaljer
Balluff BFB0005 Fiberbasisudstyr til plast- og glasfibre
- Mål 10.4 x 35.4 x 84 mm
- Serie 75K
- Interface: NPN sluttekontakt/brydekontakt (NO/NC)
- Indgangsfunktion: Indlæring af
- Tastespærre til/fra
- Funktionsprincip: Lyslederenhed
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 10.4 x 35.4 x 84 mm
- Tilslutning: Stik, M8x1-stik, 4-polet
- Serie 75K
- Driftsspænding Ub: 10...30 VDC
- Indgangsfunktion: Indlæring af
- Tastespærre til/fra
- Indstillingsmulighed: LCD-Læseretning
- Tidsfunktion
- Fabriksindstilling (reset)
- Tilstand normal/fin/hurtig/bred
- Varighed enkeltimpuls
- Koblingsafstand (Sn), 2 værdier
- Display til/fra
- Forsinkelse
- Tastespærre til/fra
- Lys-/mørkekobling
- Følsomhed (Sn)
- Funktionsprincip: Lyslederenhed
- Kabinetmateriale: ABS
- Lystype: LED rødt lys
- Skiftefrekvens 8000 Hz/1000 Hz/125 Hz
- Interface: NPN sluttekontakt/brydekontakt (NO/NC)
- Yderligere egenskaber:
- Funktionsprincip: Lyslederenhed
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Driftsspænding Ub: 10...30 VDC
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 8000 Hz/1000 Hz/125 Hz
- Beskyttelsesklasse: II
- Tilslutning: Stikforbindelse, M8x1-stik, 4-|polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Hysterese H maks. (% af Sr): 10.0 %
- Rækkevidde: Afhængigt af fiberoptik
- Indstillingsmulighed: LCD-aflæsningsretning|tidsfunktion|fabriksindstilling (reset)|tilstand normal/fin/hurtig/langt|varighed enkeltimpuls|skifteafstand (Sn), 2 værdier|display aktiveret/fra|forsinkelse|tastelås tænd/sluk lys|-/mørk-omskiftning følsomhed (Sn)
- Serie 75K
- Form: Quader|tilslutning lige
- Display: Udgangsfunktion - LED gul|LED grøn: Driftsspænding|indstillingstilstand aktiv - LED rød|funktion valgt - LED rød|koblingsfunktion åbner: Led rød|koblingspunkt - LCD|signalstyrke - LCD|specialtilstand aktiv - LED rød|tastelås aktiv: LED rød|tidsfunktion aktiv: LED rød
- Indstilling: Knap (3x)
- Slukkeforkobling toff maks.: 0.06/0.5/8 ms
- Tændoptræk lyd maks.: 0.06/0.5/8 ms
- Tomgangsstrøm IO maks. ved UE: 25 mA
- Spændingsfald ud maks. ved IE: 2.4 V.
- Indgangsfunktion: Indlærer Sn|tastespærre til/fra
- Tilslutning fiberoptik: Dia. 2.2 mm
- Emballage-type
Single
- Produkttype
Fiber-basisenhed
- Type
BFB0005
- Indhold
1 stk
- Driftsspænding
24
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Koblingsspænding (max.)
30 V/DC
- Tilslutning
Stik
IP64
- Min. Temperatur
-20 °C
- Maks. temperatur
60 °C
- L
84.00 mm
- Bredde
10.40 mm
- H
35.40 mm
- Dim.
(L x B x H) 84.00 x 10.40 x 35.40 mm
- Nominel spænding
30.0 V
- Kabinetmateriale
ABS
- Tilslutning
Stik
Stik
- Udgange
NPN
- Driftsstrøm
100 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416211 BALLUFF BFB0005 BFB0005 Fiber-basisenhed 1 stk 24 (L x B x H) 84.00 x 10.40 x 35.40 mm Single
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416211 BALLUFF BFB0005 BFB0005 Fiber-basisenhed 1 stk 24 (L x B x H) 84.00 x 10.40 x 35.40 mm Single
Beskrivelse
Lysledersensorerne fra Baluff anvendes, hvis en almindelig optokobler er for stor eller for ufleksibel til brug. Vores lysledersensorer kan efter ønske kombineres med en komplet sensor med plast- eller glasfiberoptik. På grund af deres forskellige egenskaber har du den maksimale fleksibilitet alt efter program. Serie=75K, mål=10.4 x 35.4 30 x 84 mm, interface=NPN sluttekontakt/brydekontakt (NO/NC), funktionsprincip=lysledningsapparat, indgangsfunktion=indlæring Sntastaturspærre tænd/sluk, indstillingsmulighed=LCD-lys-tidsfunktionstidsindstilling (reset)tilstand normal/fin/hurtig/lang varighed enkeltimpulsafstand (Sn), 2 display on/forsinkelsestidsspærre tændt/slukket, værdiindstilling af spænding=10 V=10 V=1 DC-lys, rød, signalfrekvens, signalfrekvens 4-polet, husmateriale=ABS, koblingsfrekvens=8000 Hz/1000 Hz/125 Hz, godkendelse/overensstemmelse=cULusCEWEEE
