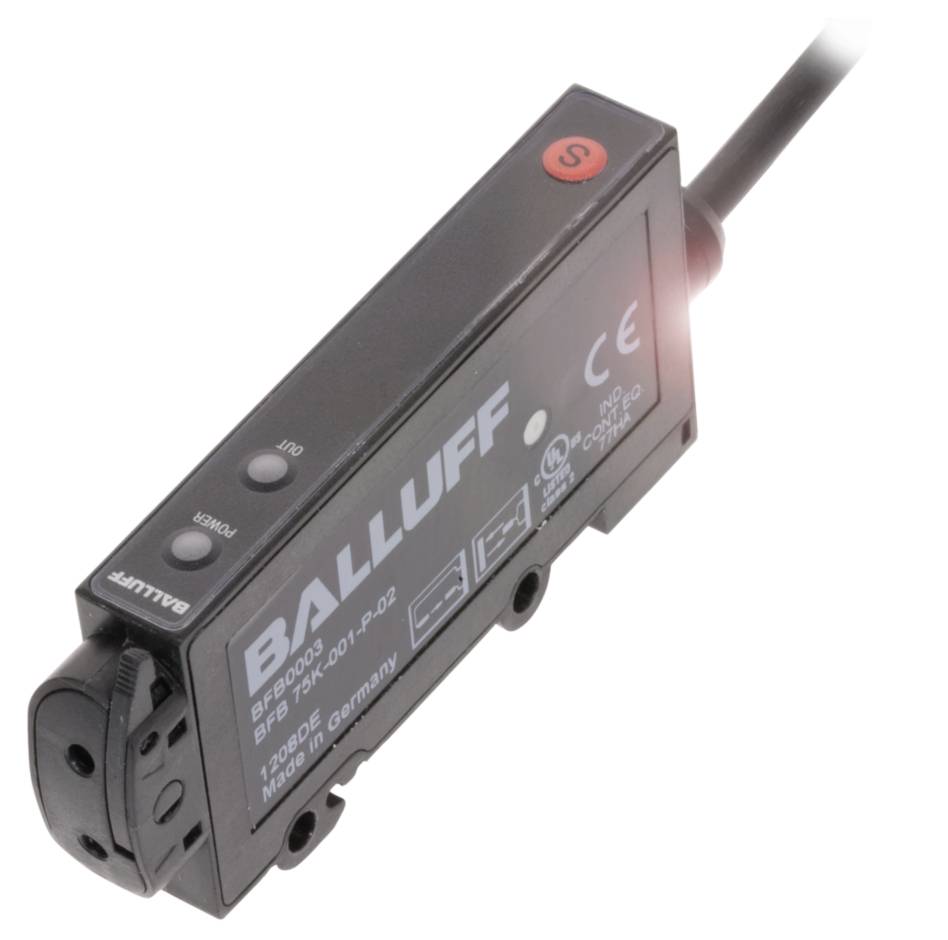

BALLUFF BFB0003 BFB0003 Fiber-basisenhed 1 stk 24 Antivalent (L x B x H) 79.30 x 10.40 x 35.40 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Fiber-basisenhed
Min. driftsspænding
10.0 V
Driftsspænding maks.
30.0 V
Type
BFB0003
Indhold
1 stk
Datablad (PDF)
Højdepunkter og detaljer
Baluff BB0003 fiberbasudstyr til plast- og glasfibre
- Mål 10.4 x 35.4 x 79.3 mm
- Serie 75K
- Interface: PNP sluttekontakt/brydekontakt (NO/NC)
- Indgangsfunktion: Tastespærre til/fra
- Samme funktion som tast
- Funktionsprincip: Lyslederenhed
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 10.4 x 35.4 x 79.3 mm
- Tilslutning: Kabel, 2.00 m, PVC
- Serie 75K
- Driftsspænding Ub: 10...30 VDC
- Indgangsfunktion: Tastespærre til/fra
- Samme funktion som tast
- Indstillingsmulighed: Fabriksindstilling (reset)
- Lys-/mørkekobling
- Følsomhed (Sn)
- Funktionsprincip: Lyslederenhed
- Kabinetmateriale: ABS
- Lystype: LED rødt lys
- Skiftefrekvens 1500 Hz
- Interface: PNP sluttekontakt/brydekontakt (NO/NC)
- Yderligere egenskaber:
- Funktionsprincip: Lyslederenhed
- Mål 10.4 x 35.4 x 79.3 mm
- Fastgørelse: Skrue M3
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Driftsspænding Ub: 10...30 VDC
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 1500 Hz
- Beskyttelsesklasse: II
- Tilslutning: Kabel, 2.00 m, PVC
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Hysterese H maks. (% af Sr): 10.0 %
- Kabeldiameter D: 4.00 mm
- Kabellængde L: 2 m.
- Kabinetmateriale: ABS
- Kappemateriale: PVC
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Beskyttelsesklasse: IP64
- Omgivelsestemperatur -20...60 °C.
- Antal ledere: 4
- Ledertværsnit: 0.14 mm²
- Rækkevidde: Afhængigt af fiberoptik
- Indstillingsmulighed: Fabriksindstilling (reset)|lys-/mørk-frakobling|følsomhed (Sn)
- Serie 75K
- Form: Quader|tilslutning lige
- Display: Udgangsfunktion - LED gul|stabilitet - LED grøn
- Indstilling: Knap
- Slukkeforkobling toff maks.: 0.33 ms
- Tændoptræk lyd maks.: 0.33 ms
- Tomgangsstrøm IO maks. ved UE: 20 mA
- Spændingsfald ud maks. ved IE: 2.4 V.
- Fremmed lys maks.: 5000 lux
- Funktionsprincip optisk: Afhængigt af fiberoptik
- Lystype: LED rødt lys
- Skiftefunktion optisk: Lys-/mørk-koblende
- Bølgelængde: 660 nm
- Indgangsfunktion: Tastelås tændt/fra|samme funktion som en tast
- Koblingsudgang omgivelsesbetingelser: PNP sluttekontakt/brydekontakt (NO/NC)
- Tilslutning fiberoptik: Dia. 2.2 mm
- Produkttype
Fiber-basisenhed
- Type
BFB0003
- Indhold
1 stk
- Driftsspænding
24
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
Antivalent
- Koblingsspænding (max.)
30 V/DC
IP64
- Min. Temperatur
-20 °C
- Maks. temperatur
60 °C
- L
79.30 mm
- Bredde
10.40 mm
- H
35.40 mm
- Dim.
(L x B x H) 79.30 x 10.40 x 35.40 mm
- Nominel spænding
30.0 V
- Kabellængde
2.00 m
- Aksellængde
660 nm
- Kabinetmateriale
ABS
- Tilslutning
Kabel
- Materiale
ABS
- Udgange
PNP
- Kontaktfrekvens
1500 Hz
- Ledningstværsnit (sensor-/aktor-forkabling)
0.14 mm²
- Driftsstrøm
100 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416195 BALLUFF BFB0003 BFB0003 Fiber-basisenhed 1 stk 24 Antivalent (L x B x H) 79.30 x 10.40 x 35.40 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416195 BALLUFF BFB0003 BFB0003 Fiber-basisenhed 1 stk 24 Antivalent (L x B x H) 79.30 x 10.40 x 35.40 mm
Beskrivelse
Lysledersensorerne fra Baluff anvendes, hvis en almindelig optokobler er for stor eller for ufleksibel til brug. Vores lysledersensorer kan efter ønske kombineres med en komplet sensor med plast- eller glasfiberoptik. På grund af deres forskellige egenskaber har du den maksimale fleksibilitet alt efter program. Serie=75K, mål=10.4 x 35.4 x 79.3 mm, interface PNP=sluttekontakt/åbner (NO/NC), funktionsprincip = lyslederenhed, indgangsfunktion=tasttryk on/off funktion som knap, indstillingsmulighed=fabriksindstilling (reset)lys-/mørkekoblingsfølsomhed (Sn), driftsspænding Ub=10...30 VDC, lystype=LED rødt lys, tilslutning=kabel, 2.00 m, PVC, husmateriale=ABS, koblingsfrekvens=1500 Hz, godkendelse/overensstemmelse=cULusCEEACEEE
