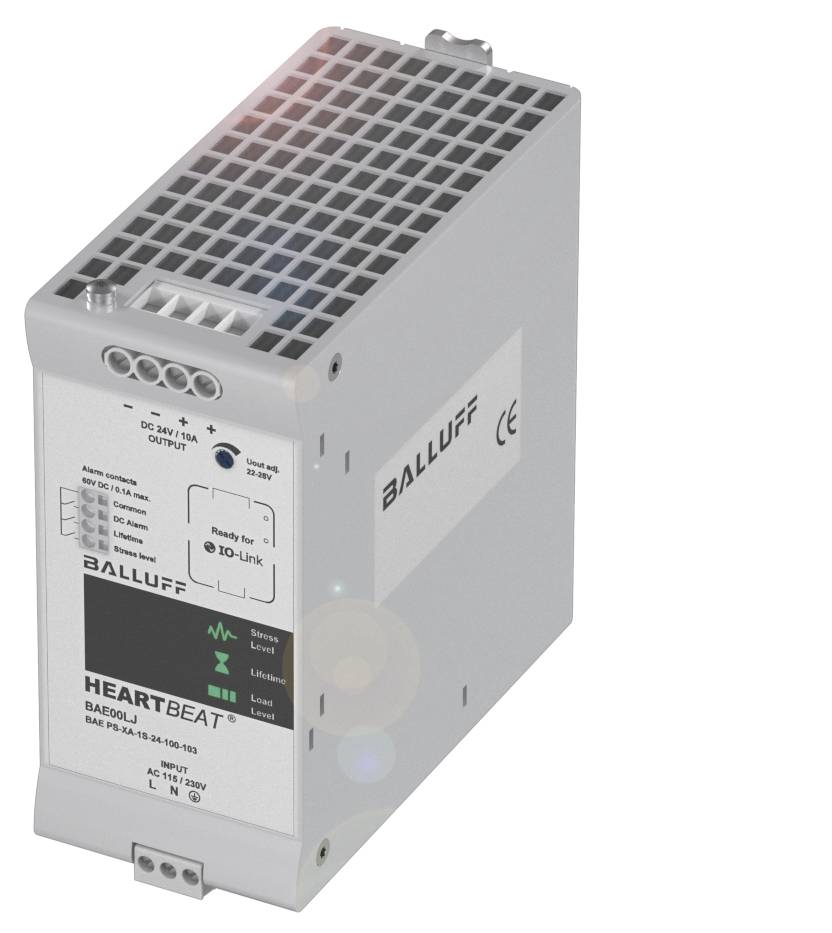

BALLUFF BAE00LJ Strømstik BAE00LJ 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Strømstik
Type
BAE00LJ
Beskyttelsestype
IP20
Indhold
1 stk
L
127.00 mm
Datablad (PDF)
Højdepunkter og detaljer
Sensortilbehør
- Mål 60 x 127 x 127 mm
- Fastgørelse: Montering på din-skinne
- Udførelse: Din-rail
- Kabinetmateriale: Aluminium
- Tilslutning (spændingsforsyning I): Klemliste
Vigtig information
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 60 x 127 x 127 mm
- Tilslutning (spændingsforsyning I): Klemliste
- Tilslutning (spændingsforsyning OUT): Klemliste
- Udførelse: Din-rail
- Udgangseffekt maks. 240 W
- Nominel udgangsspænding DC 24 V.
- Nominel udgangsstrøm: 10 A.
- Udgangsstrøm maks.: 15 A til maks. 4 sek.
- 1 x/min.
- Fastgørelse: Montering på din-skinne
- Indgangsspænding 115/230 V AC automatisk valg, 1-faset
- Kabinetmateriale: Aluminium
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Udførelse: Din-rail
- Skiftefrekvens 115000 Hz
- Beskyttelsesklasse: I (IEC 61140)
- Kortslutningsbeskyttelse: Konstant sikring mod kortslutning
- Polaritetsbeskyttelse: Ja
- Udgangsstrøm maks.: 15 A til maks. 4 s|1x/min.
- Isolationsmodstand: ≥ 100 MOhm
- Serie: Heartbeat
- Visning: Cv. Tid|Load Level|stress level
- Nominel udgangsstrøm: 10 A.
- Udgangsspænding: 24 VDC
- Kort beskrivelse: Switch-mode-strømforsyning
- Tilslutning (spændingsforsyning I): Klemliste
- Restripplespænding maks.: 50 mVpp/10 mVrms
- Indkoblingsspidsstrøm: ≤ 15 A ved 115 V AC|≤ 20 A ved 230 V AC
- Arbejdsfrekvens: 47…63 Hz
- Udgangseffekt maks. 240 W
- Udgangsspænding, tolerance: ±1 %
- Derating fra -3,5 % / ° > C +60 °C.
- Nominel indgangsstrøm: 3.0 A ved 230 V AC|5.0 A ved 115 V AC
- INDGANGSSPÆNDING: 90...132 V AC|198...264 V AC
- Tilkoblingstid maks.: 1 sek.
- Indsvingningstid: 2 ms
- Indstillingsområde 22…28 V DC
- Input fuse: T 6.3 A intern
- Isolationsspænding ind-/udgang: 3000 V AC
- Strømsvigtsbeskyttelse: ≥ 40 ms ved 230 V AC|≥ 30 ms ved 115 V AC
- Virkningsgrad typisk: 93.5 %
- Tilslutning (spændingsforsyning OUT): Klemliste
- Styrespænding: ±0.5 %
- Tomgangstab: 2.1 W ved 115 V/230 V.
- Alarmspænding maks.: 60 V DC/30 V AC
- Alarmstrøm maks.: 150 mA
- Nominel udgangseffekt: 240 W.
- Lastregulering: ± 0.5 %
- Power Boost: 150 %
- Power Boost, varighed maks.: 4 sek.
- Alarmforbindelse: Optorrelæ med "Common" kontakt
- Tilslutning spændingsforsyning I, stiktype: Klemliste
- Tilslutning spændingsforsyning OUT, stiktype: Klemliste
- Sammensat driftsart: Rækkedrift: Maks. 2 enheder|parallel drift: Ikke mulig
- Produkttype
Strømstik
- Type
BAE00LJ
IP20
- Indhold
1 stk
- L
127.00 mm
- Bredde
60.00 mm
- H
127.00 mm
- Kabinetmateriale
Aluminium
- Vægt
850 g
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3418930 BALLUFF BAE00LJ Strømstik BAE00LJ 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3418930 BALLUFF BAE00LJ Strømstik BAE00LJ 1 stk
Beskrivelse
Vores kortslutningssikre, enfasede strømforsyninger er ideal til barske anvendelsesforhold direkte i feltet. De understøtter en fremadskuende vedligeholdelse i henhold til industri 4.0: IO-link-interfacet muliggør integration af alle parametre i den horisontale anlægsdiagnose. Egenskaber: Flangemontering, udgangsspænding 24 V, udgangseffekt 91 til 192 W, IP67, CE/TÜV-godkendelse, HEARTBEAT® - statusvisning, LED til load-/stressniveau og levetid. Mål=60 x 127 x 127 mm, udførelse=din-rail, fastgørelse=din-skinnemontering, husmateriale=aluminium, tilslutning (spændingsforsyning IN)=klemliste, tilslutning (spændingsforsyning OUT) = klemliste, indgangsspænding=115/230 V AC automatisk valg, enkeltfaset, nominel udgangsspænding DC=24 V, nominel udgangsstrøm=10 A, udgangseffekt maks.=240 W, udgangsstrøm maks.=15 A til maks. 4 s1x/min., beskyttelsesklasse=IP20, godkendelse/overensstemmelse=CEWEEE, omgivelsestemperatur=-25...70 °C.
