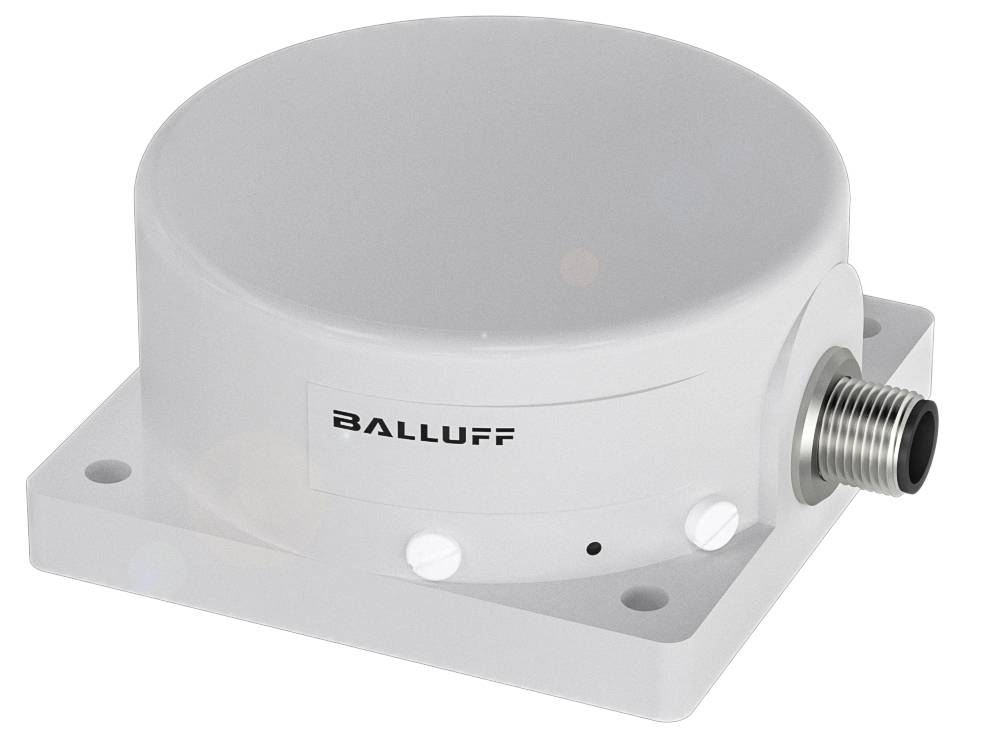

BALLUFF Afstandssensor Induktiv BAW005J BAW005J Ikke i plan Analog spænding (L x B x H) 80.00 x 80.00 x 40.00 mm Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Afstandssensor
Min. driftsspænding
20.00 V
Driftsspænding maks.
30.0 V
Max. rækkevidde
50 m
Datablad (PDF)
Højdepunkter og detaljer
Baluff BAW005J kvadratisk udførelse i plast
- Mål 80 x 40 x 80 mm
- Konstruktion: Kasseformet
- Montering: Ikke i niveau
- Rækkevidde: 050 mm
- Analog udgang: Analog, spænding 0...10 V.
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 80 x 40 x 80 mm
- Aktiv flade, materiale: PBT
- Analog udgang: Analog, spænding 0...10 V.
- Tilslutning: Stik, M12x1-stik, 3-polet
- Udgangskarakteristik: Faldende ved nærmelse
- Konstruktion: Kasseformet
- Driftsspænding Ub: 20...30 VDC
- Montering: Ikke i niveau
- Kabinetmateriale: PBT
- Grænsefrekvens –3 dB: 15 Hz
- Linearitetsafvigelse max.: ±750 µm [15…35 mm]; ±1500 µm [5…15 mm, 35…45 mm]; ±2000 µm [0…5 mm, 45…50 mm]
- Rækkevidde: 050 mm
- Kapslingsklasse:IP67
- Omgivelsestemperatur -10...70 °C.
- Repeterbarhed efter BWN: ±12 µm
- Yderligere egenskaber:
- Mål 80 x 40 x 80 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Justeringsvisning
- Driftsspænding UE DC: 24 V
- Mærkeisolationsspænding UI: 75 V DC
- Standbyflytning tv maks.: 1 sek.
- Driftsspænding Ub: 20...30 VDC
- Restripplespænding maks. (% af UE): 15 %
- Tilslutning: M12x1-stik, 3-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: nej
- Beskyttet mod ombytningsmulighed: Ja
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 1.5 Nm
- Montering: Ikke i niveau
- Kabinetmateriale: PBT
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -10...70 °C.
- Tilsmudsningsgrad: 3
- Tomgangsstrøm IO maks. ved UE: 12 mA
- MTTF (40 °C) materiale: 970 a
- Måleområde 0...50 mm
- Grænsefrekvens –3 dB: 15 Hz
- Belastningsmodstand RL min.: 10000 ohm
- Linearitetsafvigelse max.: ±750 µm [15…35 mm]|±1500 µm [5…15 mm, 35…45 mm]|±2000 µm [0…5 mm, 45…50 mm]
- Linearitetsområde SL: 0...50 mm
- Temperaturdrift max. fra slutværdien: ±7.0 %
- Repeterbarhed efter BWN: ±12 µm
- Analog udgang: Analog, spænding 0...10 V.
- Udgangskarakteristik: Faldende ved nærmelse
- Udgangsspænding ved se: 5 V.
- Udgangsspænding ved SL maks.: 10 V.
- Udgangsspænding ved SL min.: 0 V.
- Afvigelse fra basistypen: Speciel balance
- Emballage-type
Piece
- Produkttype
Afstandssensor
- Type
BAW005J
- Indhold
1 stk
- Min. driftsspænding
20.00 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
20.00 - 30.0 V
- Udgange
Analog spænding
- Rækkevidde min. (i fritfelt)
0 m
50 m
- Tilslutning
M12, 3-polet
IP67
- Min. Temperatur
-10 °C
- Maks. temperatur
70 °C
- L
80.00 mm
- Bredde
80.00 mm
- H
40.00 mm
- Dim.
(L x B x H) 80.00 x 80.00 x 40.00 mm
- Tilslutning
Stik
- Gevind-type
M12
- Produc.-delnr.
BAW005J
- Nominel spænding
24 V
- pol-tal
3
- Kabinetmateriale
PBT
- Indbygningstype
Ikke i plan
- Variant
Induktiv
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416574 BALLUFF Afstandssensor Induktiv BAW005J BAW005J Ikke i plan Analog spænding (L x B x H) 80.00 x 80.00 x 40.00 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416574 BALLUFF Afstandssensor Induktiv BAW005J BAW005J Ikke i plan Analog spænding (L x B x H) 80.00 x 80.00 x 40.00 mm Piece
Beskrivelse
Induktiv afstandssensor, 80 x 40 x 80 mm, stik, nominel afstand se=25.00 mm, ikke i niveau, husmateriale=PBT, aktiv flade, materiale=PBT
