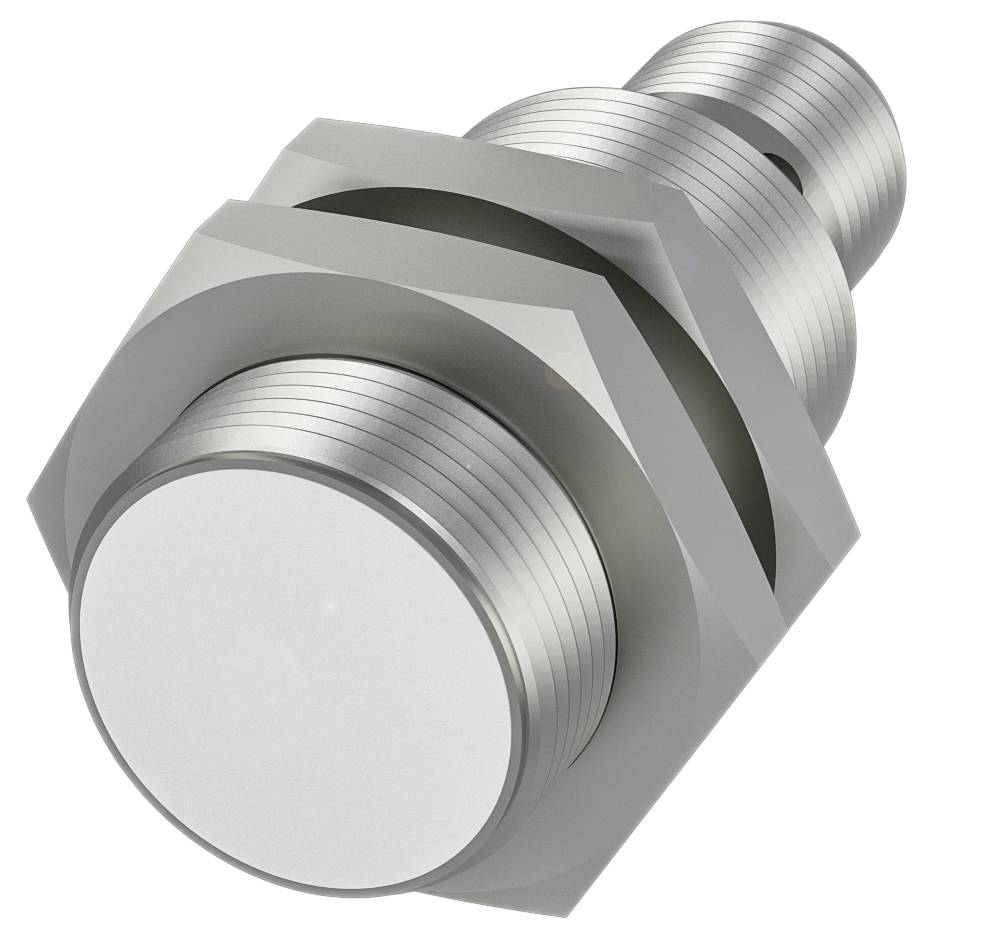

BALLUFF Afstandssensor Induktiv BAW M18ME-UAE50B-S04G-K BAW0026 Flugter med Analog spænding (Ø x H) 18 mm x 44.5 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Afstandssensor
Driftsspænding maks.
26.4 V/DC
Udgange
Analog spænding
Variant
Induktiv
Tilslutning
M12, 4-polet
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 18 x 44.5 mm
- Konstruktion M18x1
- Flugtende indbygning
- Rækkevidde 1...5 mm
- Analog udgang: Analog, spænding 0…10 V.
- Analog, temperature
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 18 x 44.5 mm
- Aktiv flade, materiale: PBT
- Analog udgang: Analog, spænding 0…10 V.
- Analog, temperature
- Tilslutning: Stik, M12x1-stik, 4-polet
- Udgangskarakteristik: Faldende ved nærmelse
- Konstruktion M18x1
- Driftsspænding Ub: 21.6...26.4 VDC
- Flugtende indbygning
- Kabinetmateriale: Messing, forniklet
- Grænsefrekvens –3 dB: 500 Hz
- Linearitetsafvigelse max.: ±120 µm
- Rækkevidde 1...5 mm
- Kapslingsklasse:IP67
- Omgivelsestemperatur -10...70 °C.
- Repeterbarhed efter BWN: ±8 µm
- Yderligere egenskaber:
- Mål: Dia. 18 x 44.5 mm
- Driftspændingsvisning: nej
- Driftsspænding UE DC: 24 V
- Mærkeisolationsspænding UI: 75 V DC
- Driftsspænding Ub: 21.6...26.4 VDC
- Restripplespænding maks. (% af UE): 10 %
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: nej
- MTTF (40 °C): 640 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 25 Nm
- Størrelse M18x1
- Fastgørelseslængde 30.0 mm
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: Messing, forniklet
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -10...70 °C.
- Tilsmudsningsgrad: 3
- Tomgangsstrøm IO maks. ved UE: 10 mA
- Måleområde 1...5 mm
- Grænsefrekvens –3 dB: 500 Hz
- Belastningsmodstand RL min.: 2000 ohm
- Hældning U: 2.50 V/mm
- Linearitetsafvigelse max.: ±120 µm
- Linearitetsområde SL: 1...5 mm
- Temperaturdrift max. fra slutværdien: ±5.0 %
- Repeterbarhed efter BWN: ±8 µm
- Analog udgang: Analog, spænding 0…10 V|analog, temperature
- Udgangskarakteristik: Faldende ved nærmelse
- Udgangsspænding ved se: 5 V.
- Udgangsspænding ved SL maks.: 10 V.
- Udgangsspænding ved SL min.: 0 V.
- Funktionsindikering elektriske egenskaber: Justeringsvisning
- Belastningsmodstand RT min.: 2000 ohm
- Temperaturudgang -9 mV/°C.
- Produkttype
Afstandssensor
- Type
BAW M18ME-UAE50B-S04G-K
- Min. driftsspænding
21.6 V/DC
- Driftsspænding maks.
26.4 V/DC
- Driftsspænding
21.6 - 26.4 V/DC
- Udgange
Analog spænding
- Kabinetmateriale
Messing (forniklet)
PBT
- Variant
Induktiv
- Indbygningstype
Flugter med
- Tilslutning
M12, 4-polet
- Min. Temperatur
-10 °C
- Maks. temperatur
70 °C
IP67
- L
44.5 mm
- Bredde
18 mm
- H
44.5 mm
- (Ø)
18 mm
- Dim.
(Ø x H) 18 mm x 44.5 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Tilslutning
Stik
- pol-tal
4
- Gevind-type
M12 x 1
5 mm
- Rækkevidde min. (i fritfelt)
1 mm
- Opløsning
8 µm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416859 BALLUFF Afstandssensor Induktiv BAW M18ME-UAE50B-S04G-K BAW0026 Flugter med Analog spænding (Ø x H) 18 mm x 44.5 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416859 BALLUFF Afstandssensor Induktiv BAW M18ME-UAE50B-S04G-K BAW0026 Flugter med Analog spænding (Ø x H) 18 mm x 44.5 mm
Beskrivelse
Vores induktive afstandssensorer BAW måler forskellige positioner og afstande og kan også skelne mellem forskellige materialevarianter. Du kan arbejde berøringsfrit, er derfor slidfri og udmærker sig ved en lang levetid. Din teachfunktion er udstyret med et indstilleligt linearitetsområde, hvilket muliggør was hurtig ibrugtagning ved den første installation, og sikrer lave stilstandtider ved sensorvask. Takket være de mange forskellige udformninger kan de induktive afstandssensorer nemt integreres i enhver applikation. Vigtige indsatsområder omfatter overvågning af bevægelser i maskinens følelses-, strans- eller spændeanordninger eller registrering af ubalancer og udvidelser af akser. De induktive afstandssensorer giver et absolut analogt spændings-, strøm- eller IO-link-signal. Mål = dia. 18 x 44.5 mm, konstruktion = M18x1, montering = i niveau, rækkevidde = 1...5 mm, analog udgang = analog, spænding 0.10 V analog, temperature, udgangskarakteristik = faldende ved nærmelse, grænsefrekvens -3 dB = 500 Hz, gentagelsesnøjagtighed efter BWN = ±8 µm, linearitetsmax. = ±120 µm, kabinetmateriale = messing, forniklet, aktiv flade, materiale = PBT, tilslutning = stik, M12x1-stik, 4-polet, driftsspænding Ub = 21.6...26.4 VDC, omgivelsestemperatur = -10...70 °C, beskyttelsesklasse = IP67, CE, UKCA, cULus, WEE
