Name: Axing SPU 5512-09 SAT-multikontakt kaskade Indgange (multikontakt): 5 (4 sat/1 jord) Deltagerantal: 12
Brand: Axing
SKU: 942157
Availability: BackOrder

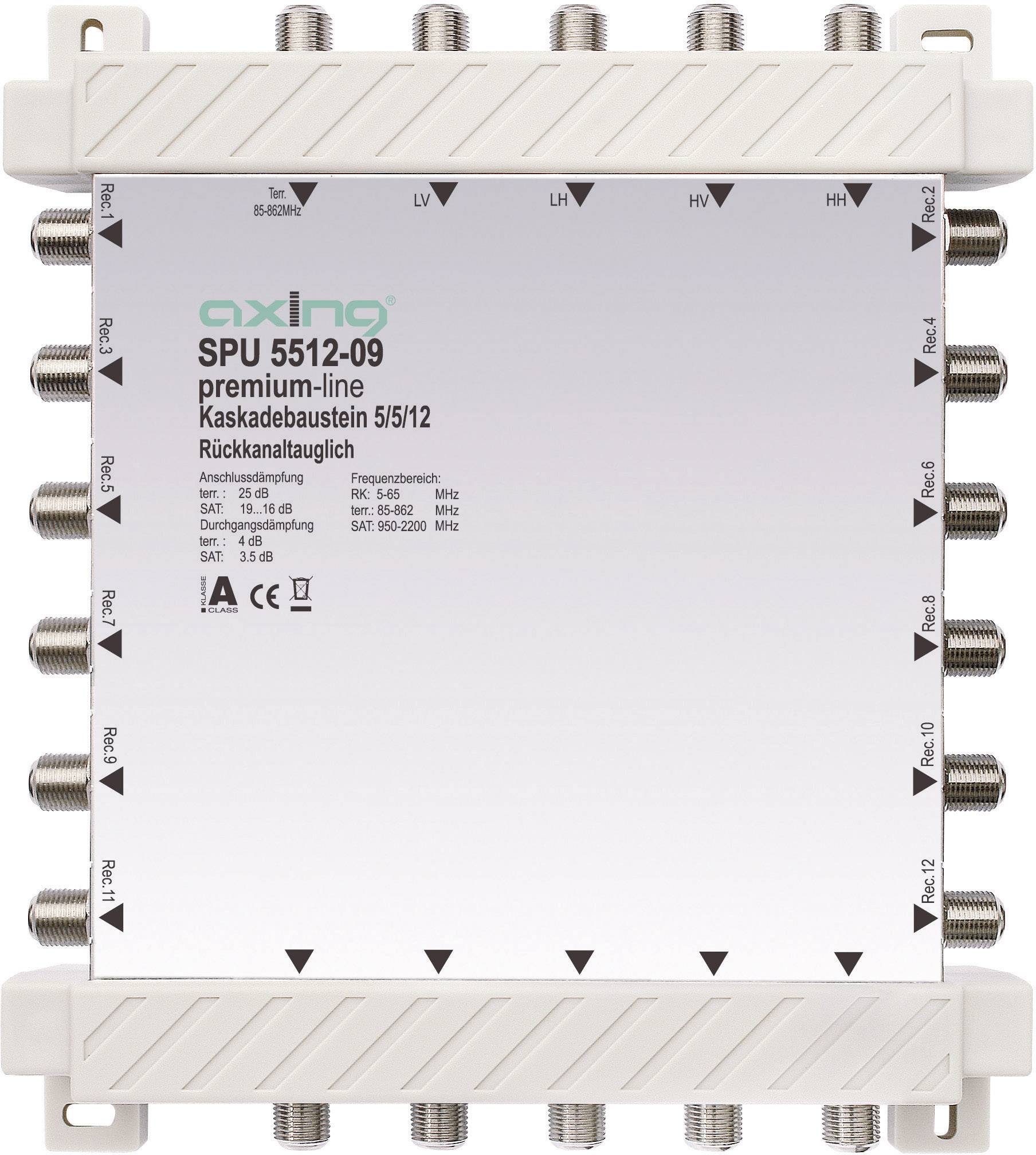

'AXING SPU 5512-09 Kaskadeenhed til satellitmodtagelse, 5/5/12, Premium-Line, Returkanalkompatibel. Anvendelseseksempel: Multiscaler.'

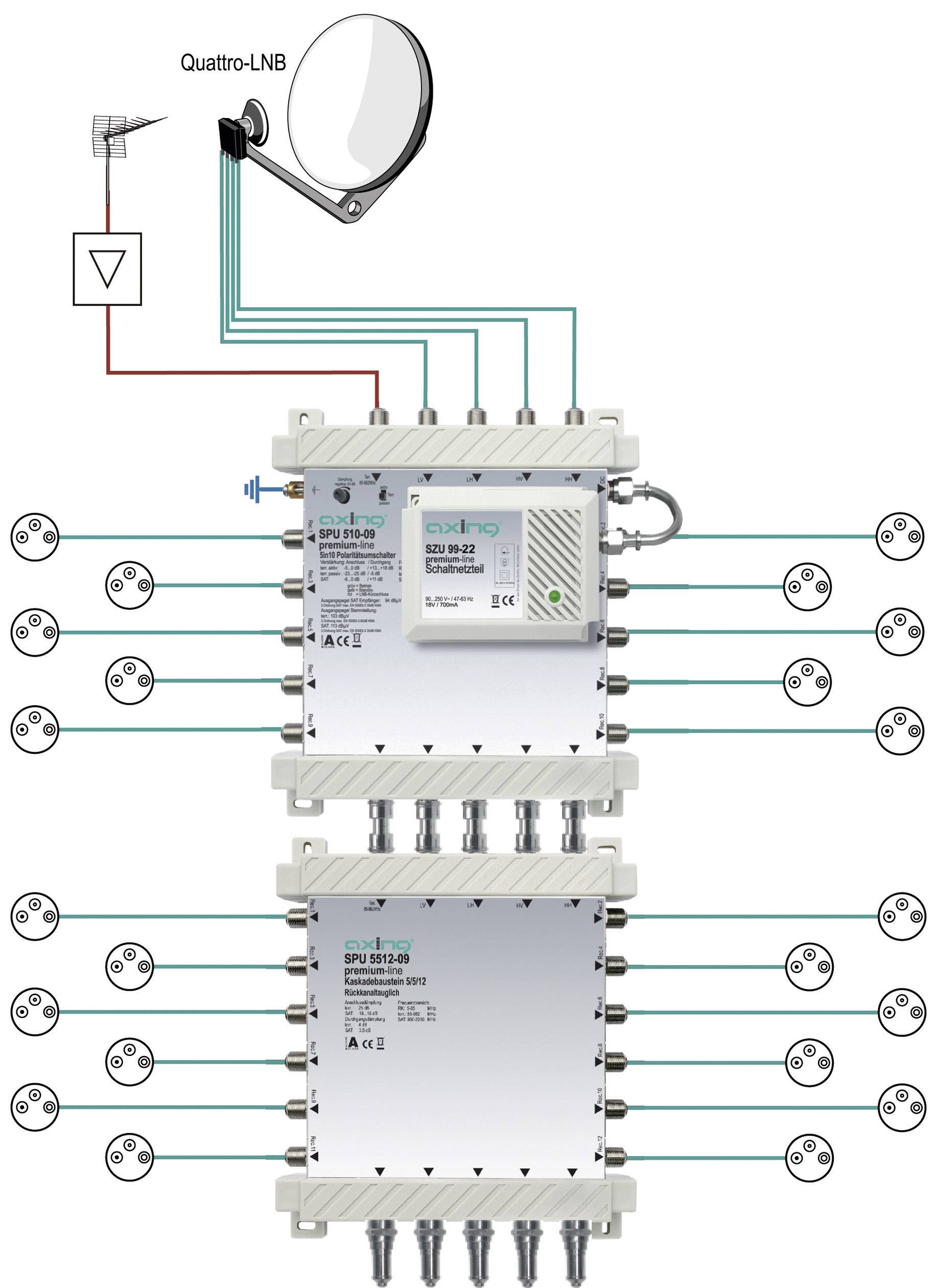

Satellitsystem-diagram med Quattro-LNB, multiswitch og 12 tilslutningsmuligheder for modtagelsesenheder.

Parabol med Quattro-LNB forbundet med to multiswitch'ere, som forsyner flere modtagere via kabelforbindelser.

1/3

Levering tors. 22. okt.

Antal

stk.

Total (952,00 kr. / stk.r)

952,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

SAT multikontakter udvidelser, kaskader

Passivt kaskaderingsmodul 5-i 12
5 indgange, 5 udgange
12 udgange til SAT-modtager
Returkanal 5 - 65 MHz

Tekniske specifikationer

Produkttype: SAT-multikontakt kaskade

Egenskaber (Aktiv/passiv): passiv

Indgange (multikontakt): 5 (4 sat/1 jord)

Deltagere: 12

Udgange (multikontakt): 5 (4 sat/1 jord)

Quad-LNB kompatibel: Ja

Frekvens (min. ): 950 MHz

Frekvens (max.): 2200 MHz

Dæmpning SAT: 16 - 19 dB

Dæmpning terr.: 25 dB

Bredde: 190 mm

H: 170 mm

D: 40 mm

UKCA: Ja

Dokumenter og downloads

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 942157 Axing SPU 5512-09 SAT-multikontakt kaskade Indgange (multikontakt): 5 (4 sat/1 jord) Deltagerantal: 12

Beskrivelse

Bemærk! Denne tekst er maskineoversat!

at udvide denne. som polariteten skifter SPU 54-0x til 516-0x til 6, 12 eller 18 deltagere.
Med kaskade moduler kan distribueres til flere SAT-modtagere 4 SAT IF polarisering niveauer, herunder terrestriske signaler (f.eks, FM-radio). SPU 556-09 = 6 receiver, SPU 558-09 = 8 modtagere, SPU 5512-09 = 12 modtager og SPU 5518-09 = 18 receiver. For en kaskade-system med kaskade moduler SPU 556-09, 558-09 SPU, SPU 5512-09 eller 5518-09 SPU du har brug for en polaritet switch SPU 56-09, 510-09 eller 516-09. Bemærk under idriftsættelse af polarisering switch hvis drift.
Forbind udgangene på polariteten skifte til indgangene på Cascade enheder. Brug F / F Quickfix adapter (medfølger ikke), så du kan bare glide på hinanden.
Hvis du bruger flere kaskade enheder, forbinde udgangene på kaskade enhed til indgangene på en yderligere kaskade enhed på osv Bemærk: Afhængig af konfigurationen systemet (tab af niveau), yderligere polarisering switch til at forstærke er brug overgangsstederne signaler, når du bruger flere kaskade enheder.
Forbind udgangene på den sidste kaskade enhed fra at bruge det medfølgende i polaritet switch afslutning modstande.
Tilslut de laterale receiver udgange til antenne stik. Brug for alle RF links stærkt afskærmede koaksialkabler med F-stik.
