Arbitrær funktionsgenerator DG4
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer

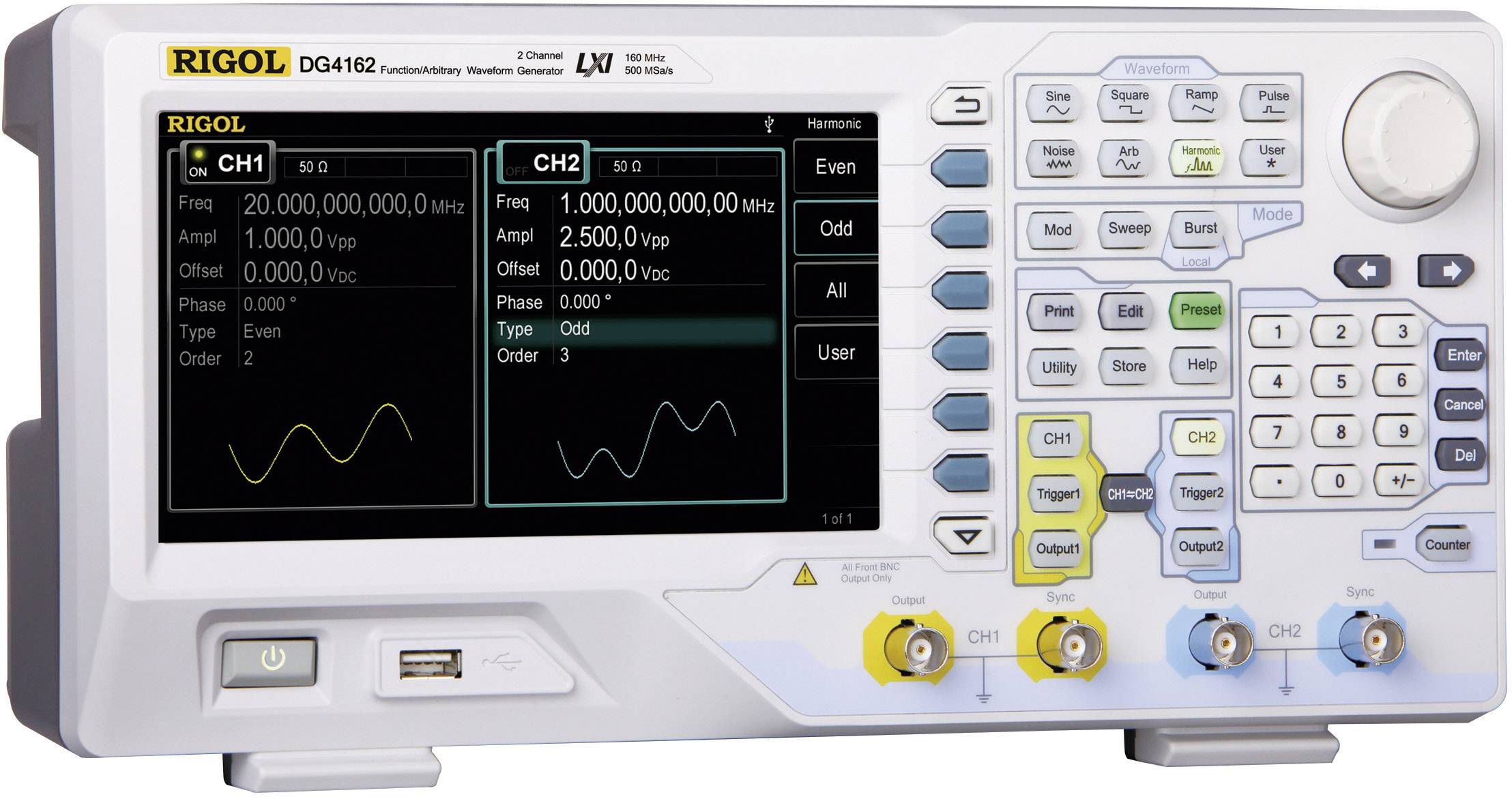

Arbitrær funktionsgenerator DG4
- 2 kanaler
- Båndbredde 160 MHz
- 14 Bit vertikal-opløsning
- Integreret frekvenstæller
Tekniske specifikationer
- Offset: ± 5 vpk
- Kurvemåler: 16 kpts
- Impedans: 50 ohm
- Visning: farve-TFT 17,7 cm, 800 x 480 pixel
- 117 mm lang
- Signaludgangsform
Sinus, rektangel, trekant, puls, støj, harmoni, arbitrær
- Produkttype
Funktionsgenerator netdrevet
- Frekvensområde
0.000001 Hz - 160 MHz
- Signal-udgangsformer
Sinus
Firkant
Puls
Støj
Arbitrær
Trekant
- Frekvensområde sinus
1 µHz - 160 MHz
- Klirfaktor sinus
<0.1 %
- Frekvensområde rektangel
1 µHz - 50 MHz
- Stigetid firkant
<8 ns
- Visning
LCD
- Frekvensområde triangel
1 µHz - 4 MHz
- Frekvensområde ARB
1 µHz - 40 MHz
ISO
- Swept-frequency-funktion
1 MS - 300 s
- Intern modulation
AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
- Trigger (synkron)
TTL
- Ekstern frekvensmåling
1 µHz - 200 MHz
- Dim.
(B x H) 313 mm x 161 mm
- Vægt
3.2 kg
- Antal kanaler
2-kanals
- Frekvens (max.)
160 MHz
- Frekvens (min. )
0.000001 Hz
- Specifikationer
Modulation
- kalibrering tjenester
5 kalibrerede værdier pr. område
- Bredde
313 mm
- H
161 mm
- Interfaces
USB
USB-host
LAN
- Spænding strømforsyning
Netdrevet
- Type
DG4162
- Visning (detaljer)
Farve-TFT 17,7 cm, 800 x 480 pixel
- Opløsning
1 µ Hz
- Impedans
50 Ω
- Interface
USB, USB-Host (2x), LAN
- Spændingsforsyning
100 - 240 V/AC
Compliance og certificeringer
Certified by EU Garan
Dokumenter og downloads
Datablad
Datablad 1238890 Arbitrær funktionsgenerator DG4
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 1238890 Arbitrær funktionsgenerator DG4
Information
Information 1238890 Arbitrær funktionsgenerator DG4
Information 1238890 Arbitrær funktionsgenerator DG4
Overensstemmelseserklæring
Overensstemmelseserklæring 1238890 Arbitrær funktionsgenerator DG4
Betingelser for garanti
Betingelser for garanti 1238890 Arbitrær funktionsgenerator DG4
Beskrivelse

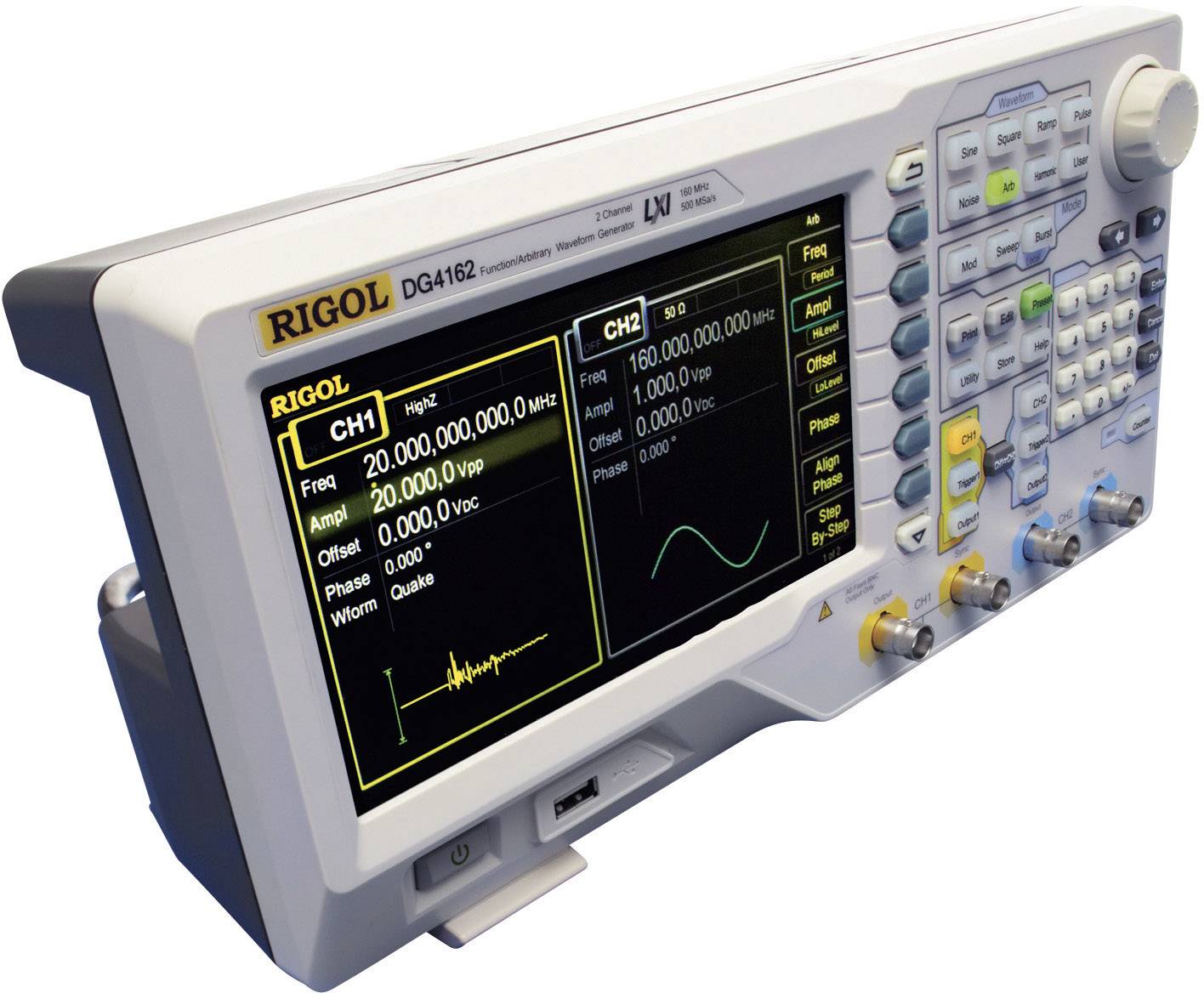

Den arbitrære funktionsgenerator DG4162 har 2 udgangskanaler med frekvens- og fasekobling, der kan slås til og fra, samt en intern hukommelse. Ud over de typiske signalegenskaber såsom sinus, rektangel og trekant samt støj og harmoni er der over 140 arbitrære signaler såsom EKG, Lorentz og Dual Tone forprogrammeret på enheden.
OBS! Denne produkttekst er maskinoversat.
OBS! Denne produkttekst er maskinoversat.
Version
- Stor 17,8 cm farveskærm (800 x 480 pixel)
- Modulationstyper: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
- Wobble-funktion
- Burst
- Ekstern trigger-indgang
- Kan fjernstyres via USB og LAN (LXI-C)
- Harmonic Function op til 16. gruppe
- Højtydende generator-software.
Inkluderet i leveringen
- Strømkabel
- USB-kabel
- BNC-kabel (1 m)
- Cd med software og brugervejledning.
- Kort vejledning.
Tip
Vær i forbindelse med omfanget af kalibreringen venligst opmærksom på det under "Downloads" arkiverede mønsterkalibreringscertifikat.
