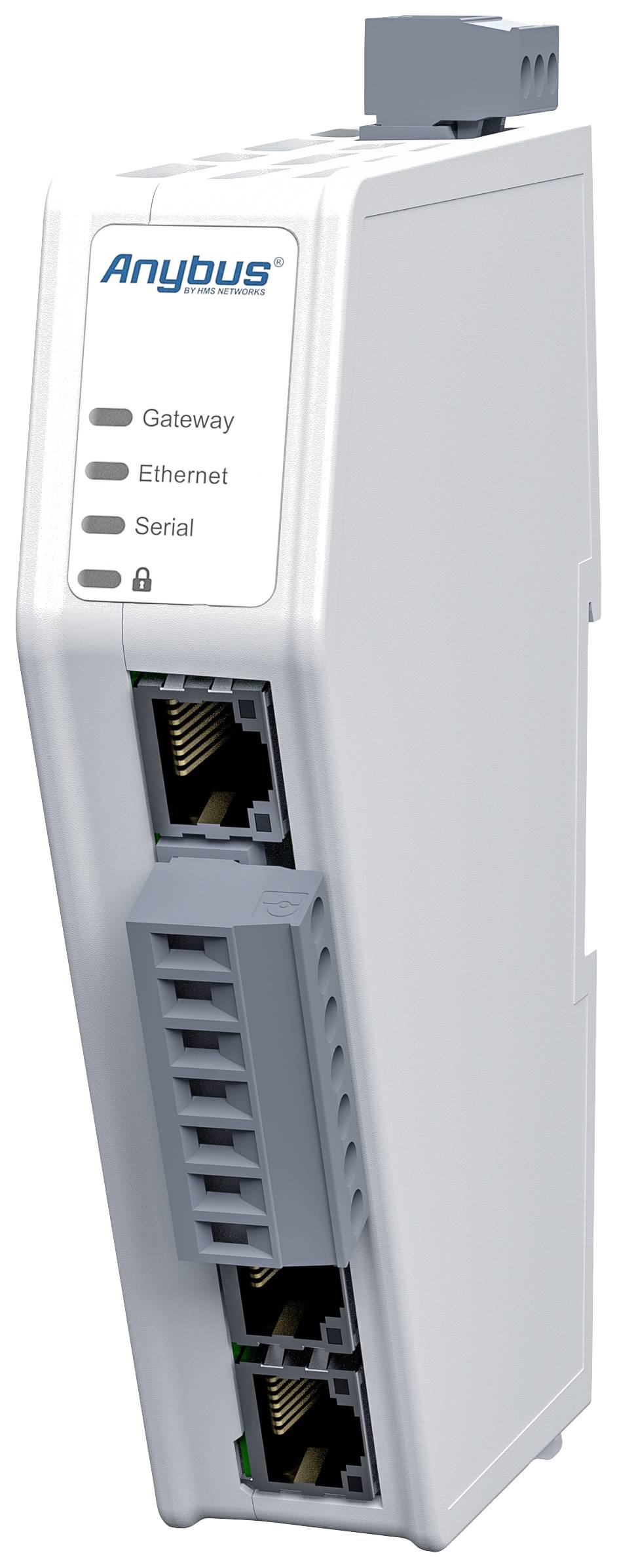

Anybus ABC3090 ABC3090 Seriel konverter RS-485, RS232, Modbus-RTU, Industrial Ethernet, Modbus-TCP 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
21 stk.
Antal
Total (4.712,00 kr. / stk.r)
4.712,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Tekniske specifikationer
- Mål (L x B x H) med seriel tilslutning og netstik: 98 x 27 x 144 mm
- Vægt: 150 g
- Knapper og kontakter: Reset-knap og sikkerhedskontakt
- Led'er: Statusvisning for gatewayen samt for det overordnede industrielle netværk og det serielle subnetværk
- IP beskyttelsesklasse IP: IP20
- KABINETMATERIALE: PC ABS, UL 94 VO
- Montering: Din-skinne (35 * 7,5/15)
- MILJØ
- Driftstemperatur: -25 til +70 °C
- Opbevaringstemperatur: 40 til 85 °C.
- Relativ luftfugtighed 0-95%, ikke-kondenserende
- Indbygningshøjde: Op til 2 000 m.
- STRØMFORSYNING
- Indgangsspænding 12 - 30 VDC
- Strømforbrug: Typiske værdier: 160 mA ved 24 V, maks. 400 mA ved 12 V.
- Nettilslutning: 3-polet Phoenix-stik
- Beskyttelse: Beskyttelse mod forkert polaritet og kortslutning
- SERIEL RS232/485-TILSLUTNING
- Tilslutninger: 1 x RS232/RS485
- Baudrate_ 1200 bit/s op til 128 kbit/s.
- Maks. Antal stationer: 31
- Isolering: Galvanisk adskillelse
- Stik: 7-polet Phoenix-stik
- Maks. Antal knob: 31
- MODBUS RTU
- Driftstype: Master
- Understøttede funktioner: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
- Maks. Antal kommandoer: 150
- Indgangsdatafilen: 1 024 byte
- Udgangsdata: 1 024 byte
- ETHERNET-STIK
- Tilslutninger' 2 x Ethernet
- Isolering: Galvanisk adskillelse
- Bithastighed 10/100 Mbit/s fuld dupleks
- Stik RJ45
- Switch: Dual port cut-through switch
- MODBUS TCP
- Driftstype: Server
- Maks. Antal forbindelser: 4
- Indgangdata for 1500 byte
- Udgangsdata: 1500 byte
- ETHERNET/IP
- Driftstype: Adapter (slave)
- Meddelelser: Implicit og eksplicit
- Maks. Antal scannerforbindelser: 1 indgang/udgang ("Exclusive owner"-forbindelse),
- 3 "lister only"- eller "input only"-forbindelser
- Indgangsdatastørrelse 1 448 byte (med "Large forward open")
- Udgangsdatastørrelse: 1 448 byte (med "Large Forward open")
- Netværksredundans: Device Level ring (DLR), beacon-based
- Quick connect: Klasse B.
- Certificering: ODVA-godkendt
- PROFINET
- Driftstype: PROFINET IO-enhed (slave)
- Kategori: A, B.
- Kommunikationskanaler: Real Time Channel (RT)
- Indgangsdatafilen: 1 024 byte
- Udgangsdata: 1 024 byte
- Min. Cyklustid: 1 ms
- Maks. Antal forbindelser: 1 IO controller application relationship + 2 device access application relationships
- Netlastklasse: Klasse III.
- I&M Records: Manufacturers data (i&M0), Tag information (i&M1), Date/Time (i&M2), Description (i&M3)
- SNMP: Tilgængelig
- ETHERCAT
- Driftstype: EtherCAT slave iht. IEC 61158 type 12 (ETG.1000)
- Adresseringstilstande: Logical, Node og position
- Synkroniseringstilstand: Free run
- Indgangsdatafilen: 1.486 byte
- Udgangsdata: 1.486 byte
- Netværksredundans: Device Level ring (DLR), Beacon-baseret
- Min. Cyklustid: 100 μs
- Funktioner: Understøtter CANopen over EtherCAT (CoE)
- ESI File: Foreligger
- Produkttype
Seriel konverter
- Interfaces
RS-485
RS232
Modbus-RTU
Industrial Ethernet
Modbus-TCP
- Type
ABC3090
- Maks. driftstemperatur
+70 °C
- Min. driftstemperatur
-20 °C
- Driftsspænding (detaljer)
12-30 VDC
- Driftstemperatur
-20 til +70 °C
- Dim.
(B x H) 27 mm x 144 mm
- Maks. strømforbrug
400 mA
- H
144 mm
- Bredde
27 mm
- Produc.-delnr.
ABC3090
- Interface
Ethernet/IP-, modbus-TCP eller PROFINET-IO
- Strømforbrug:
160 mA
- UKCA
Ja
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Datablad
Datablad 2476385 Anybus ABC3090 ABC3090 Seriel konverter RS-485, RS232, Modbus-RTU, Industrial Ethernet, Modbus-TCP 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2476385 Anybus ABC3090 ABC3090 Seriel konverter RS-485, RS232, Modbus-RTU, Industrial Ethernet, Modbus-TCP 1 stk
Information
Information 2476385 Anybus ABC3090 ABC3090 Seriel konverter RS-485, RS232, Modbus-RTU, Industrial Ethernet, Modbus-TCP 1 stk
Information 2476385 Anybus ABC3090 ABC3090 Seriel konverter RS-485, RS232, Modbus-RTU, Industrial Ethernet, Modbus-TCP 1 stk
Overensstemmelseserklæring
Overensstemmelseserklæring 2476385 Anybus ABC3090 ABC3090 Seriel konverter RS-485, RS232, Modbus-RTU, Industrial Ethernet, Modbus-TCP 1 stk
Beskrivelse
Med Anybus Communicator kan du integrere serielle enheder (RS-232/485) i et EtherCAT, Ethernet/IP-, modbus TCP eller PROFINET-netværk. Dette er ikke nødvendigt med ændringer på den serielle enhed.
Protokolkonverteren kan overføre store mængder data, og takket være sin Drag & Drop-webgrænseflade er den nemt at konfigurere og er baseret på den gennemprøvede Anybus-teknologi.
Konverterer næsten alle serielle protokoller
Communicatoren kan konvertere næsten alle serielle protokoller, for eksempel master/slave-protokoller som Modbus RTU, men også producentspecifikke tværy/Response eller Producce/Consume protokoller.
Typiske serielle anvendelser
F.eks. frekvensomformer, sensorer, aktuatorer, betjeningsterminaler, stregkodelæser, RFID-læser eller industrivægte.
Funktioner og fordele
Overførsel på op til 1 500 byte i begge retninger
Valgbar industrielt Ethernet-netværk (EtherCAT, Ethernet/IP, Modbus TCP eller PROFINET)
Webbaseret Drag-&-drop-konfigurationsinterface
Industriel temperaturområde fra -25 til +70 °C.
Gennemprøvet Anybus-teknologi: NP40-netværksprocessor
Sikkerheds-chip, sikkerhedskontakt og sikker start (Secure båd)
Overførsel af op til 1.500 data-bytes
Tendensen går i retning af at overføre flere og flere data. Derfor er Anybus Communicator designet til overførsel af store datamængder. Den kan modtage 1.500 byte til data til overordnet SPSSend og modtage 1.500 byte data fra PLC'en. Afhængigt af det overordnede industrielle netværk kan der i alt overføres op til 3.000 byte. Takket være understøttelse af op til 150 modbus-kommandoer kan selv komplekse konfigurationer med flere knuder bearbejdes uden problemer.
Drag-&-drop-webinterface
Konfiguration af protokolkonverteren er hurtigt klaret med den grafiske web-baserede brugergrænseflade. Der skal ikke installeres separat software. Du skal blot åbne din foretrukne
Webbrowser og du er klar.
Industrielt temperaturområde
Et industrielt driftstemperaturområde fra -25 til +70 °C sørger for, at Communicatoren også overbeviser under krævende betingelser.
Gennemprøvet NP40-teknologi
Communicator er baseret på den gennemprøvede Anybus NP40-netværksprocessor. NP40 er i brug i utallige embedded-applikationer i hele verden og er sektorbenchmarket for pålidelig industriel kommunikation.
Sikkerhedsafbryder
Selv ved avancerede sikkerhedsforanstaltninger er menneskelige fejl fortsat den vigtigste årsag til brud på sikkerhedsstandarderne. Derfor har Communicator en sikkerhedskontakt, som spærrer konfigurationen og forhindrer adgangen til det webbaserede konfigurationsinterface. Når konfigurationen er afsluttet, skubbes sikkerhedskontakten ganske enkelt i låsepositionen. Derefter lyser hængelås-LED'en på Communicator.
Sikkerheds-chip og sikker opstart
For at imødekomme aktuelle og fremtidige sikkerhedsudfordringer er Communicatoren udstyret med den nyeste Anybus-sikkerhedschip. "Secure Boot" - sikker højbåd - sikrer, at firmwaren ikke er blevet manipuleret.
Ethernet-konfigurationstilslutning
Takket være Ethernet-konfigurationstilslutningen er der ikke brug for et specielt konfigurationskabel. Også forbindelsen til protokolkonverteren kan meget nemt oprettes, for eksempel omkring
At overvåge netværkstrafik.
Ethernet-interface
Protokolkonverteren kan anvendes til flere Industrial-Ethernet-protokoller
- Understøtter Ethernet/IP, EtherCAT, Modbus TCP eller PROFINET (modbus TCP forudindstillet)
- Overførsel af op til 1.448 byte ved Ethernet/IP, 1486 byte ved EtherCAT, 1.500 byte ved modbus-TCP og 1.024 byte ved PROFINET fra og til protokolconverter
- Gratis download af firmware til Industrial-Ethernet-protokollen fra produktets supportside
- Indlæsning af protokol-firmwaren via den webbaserede konfigurationsinterface
2 x RJ45 Ethernet-porte med 10/100 Mbit/s fuld duplex
- Linientopologi med integreret switch
Optimeret til montering på din-skinne
Den smalle formfaktor, fremadrettet netværkstilslutninger og forskruningen af den serielle kabeltilslutning sørger for, at kommunikationatoren hurtigt og nemt installeres og
en s0-bus.
Diagnose
Hvis du åbner kommunikationsator-webgrænsefladen, kan du med det samme se status for PROFINET-forbindelsen og den serielle forbindelse. Du kan også se status af enkelte serielle knudepunkter. Til analyseformål registreres den serielle side samt hændelser.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Protokolkonverteren kan overføre store mængder data, og takket være sin Drag & Drop-webgrænseflade er den nemt at konfigurere og er baseret på den gennemprøvede Anybus-teknologi.
Konverterer næsten alle serielle protokoller
Communicatoren kan konvertere næsten alle serielle protokoller, for eksempel master/slave-protokoller som Modbus RTU, men også producentspecifikke tværy/Response eller Producce/Consume protokoller.
Typiske serielle anvendelser
F.eks. frekvensomformer, sensorer, aktuatorer, betjeningsterminaler, stregkodelæser, RFID-læser eller industrivægte.
Funktioner og fordele
Overførsel på op til 1 500 byte i begge retninger
Valgbar industrielt Ethernet-netværk (EtherCAT, Ethernet/IP, Modbus TCP eller PROFINET)
Webbaseret Drag-&-drop-konfigurationsinterface
Industriel temperaturområde fra -25 til +70 °C.
Gennemprøvet Anybus-teknologi: NP40-netværksprocessor
Sikkerheds-chip, sikkerhedskontakt og sikker start (Secure båd)
Overførsel af op til 1.500 data-bytes
Tendensen går i retning af at overføre flere og flere data. Derfor er Anybus Communicator designet til overførsel af store datamængder. Den kan modtage 1.500 byte til data til overordnet SPSSend og modtage 1.500 byte data fra PLC'en. Afhængigt af det overordnede industrielle netværk kan der i alt overføres op til 3.000 byte. Takket være understøttelse af op til 150 modbus-kommandoer kan selv komplekse konfigurationer med flere knuder bearbejdes uden problemer.
Drag-&-drop-webinterface
Konfiguration af protokolkonverteren er hurtigt klaret med den grafiske web-baserede brugergrænseflade. Der skal ikke installeres separat software. Du skal blot åbne din foretrukne
Webbrowser og du er klar.
Industrielt temperaturområde
Et industrielt driftstemperaturområde fra -25 til +70 °C sørger for, at Communicatoren også overbeviser under krævende betingelser.
Gennemprøvet NP40-teknologi
Communicator er baseret på den gennemprøvede Anybus NP40-netværksprocessor. NP40 er i brug i utallige embedded-applikationer i hele verden og er sektorbenchmarket for pålidelig industriel kommunikation.
Sikkerhedsafbryder
Selv ved avancerede sikkerhedsforanstaltninger er menneskelige fejl fortsat den vigtigste årsag til brud på sikkerhedsstandarderne. Derfor har Communicator en sikkerhedskontakt, som spærrer konfigurationen og forhindrer adgangen til det webbaserede konfigurationsinterface. Når konfigurationen er afsluttet, skubbes sikkerhedskontakten ganske enkelt i låsepositionen. Derefter lyser hængelås-LED'en på Communicator.
Sikkerheds-chip og sikker opstart
For at imødekomme aktuelle og fremtidige sikkerhedsudfordringer er Communicatoren udstyret med den nyeste Anybus-sikkerhedschip. "Secure Boot" - sikker højbåd - sikrer, at firmwaren ikke er blevet manipuleret.
Ethernet-konfigurationstilslutning
Takket være Ethernet-konfigurationstilslutningen er der ikke brug for et specielt konfigurationskabel. Også forbindelsen til protokolkonverteren kan meget nemt oprettes, for eksempel omkring
At overvåge netværkstrafik.
Ethernet-interface
Protokolkonverteren kan anvendes til flere Industrial-Ethernet-protokoller
- Understøtter Ethernet/IP, EtherCAT, Modbus TCP eller PROFINET (modbus TCP forudindstillet)
- Overførsel af op til 1.448 byte ved Ethernet/IP, 1486 byte ved EtherCAT, 1.500 byte ved modbus-TCP og 1.024 byte ved PROFINET fra og til protokolconverter
- Gratis download af firmware til Industrial-Ethernet-protokollen fra produktets supportside
- Indlæsning af protokol-firmwaren via den webbaserede konfigurationsinterface
2 x RJ45 Ethernet-porte med 10/100 Mbit/s fuld duplex
- Linientopologi med integreret switch
Optimeret til montering på din-skinne
Den smalle formfaktor, fremadrettet netværkstilslutninger og forskruningen af den serielle kabeltilslutning sørger for, at kommunikationatoren hurtigt og nemt installeres og
en s0-bus.
Diagnose
Hvis du åbner kommunikationsator-webgrænsefladen, kan du med det samme se status for PROFINET-forbindelsen og den serielle forbindelse. Du kan også se status af enkelte serielle knudepunkter. Til analyseformål registreres den serielle side samt hændelser.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- Lynstart-vejledning.
- Skrueklemme 7-polet
- Spændingsforsyestik: 3-polet
- Konfigurationssoftware kan fås via download
- (Strømforsyning medfølger ikke)
