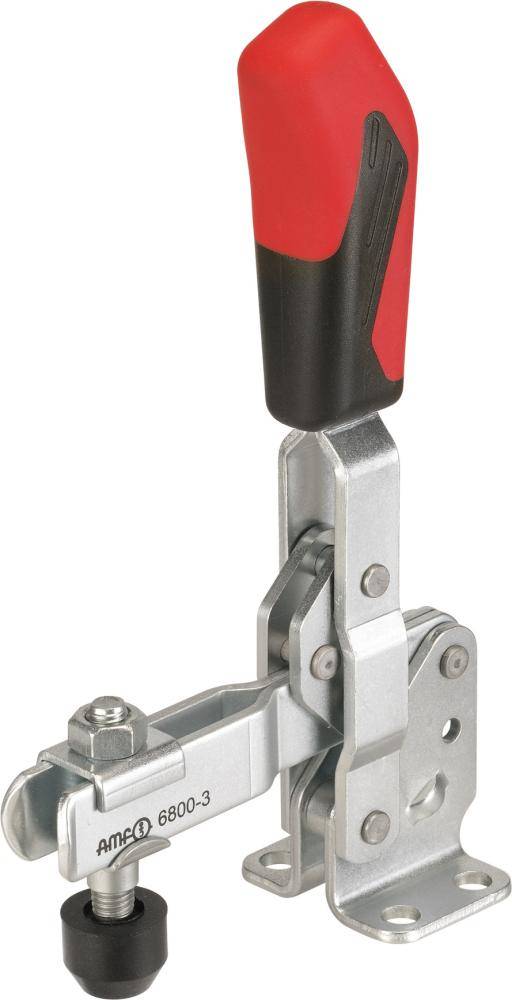

Andreas Maier Schloss-u. Werkzeugfabrik 90043 Spændeelement-sæt
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Spændeelement-sæt
Borings-dia.
8.6 mm
Udvendig længde
141 mm
Samlet længde
185 mm
Bredde
185 mm
Højdepunkter og detaljer
Spændeelementer
- Trykskrue M8 x 65
- Konstruktion: Vandret fod
- Fodstørrelse 64 x 53 mm
- Størrelse 4
- Holdekraft F1: 1,7 KN
- Holdestyrke F2: 3 KN
- Højde spændt: 221 mm
- Længde åbnet 141 x 130 mm
- Mærke: AMF
- Spændehøjde 42,5 mm
Tekniske specifikationer
- Lodret spænder nr.600 | størrelse 4 230mmx140mm
- Mindste mængde: 1 stk.
- Størrelse 4
- Holdekraft (F1): 1,7 KN
- Holdestyrke (F2): 3,0 KN
- Højde: 221mm
- Længde: 141mm
- Trykskrue: M 8 x 65
- Åbningsvinkel α: 105°
- Vægt: 630g
- Produkttype
Spændeelement-sæt
- Borings-dia.
8.6 mm
- Udvendig længde
141 mm
- Samlet længde
185 mm
- Bredde
185 mm
- UKCA
Ikke relevant
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3759206 Andreas Maier Schloss-u. Werkzeugfabrik 90043 Spændeelement-sæt
Beskrivelse

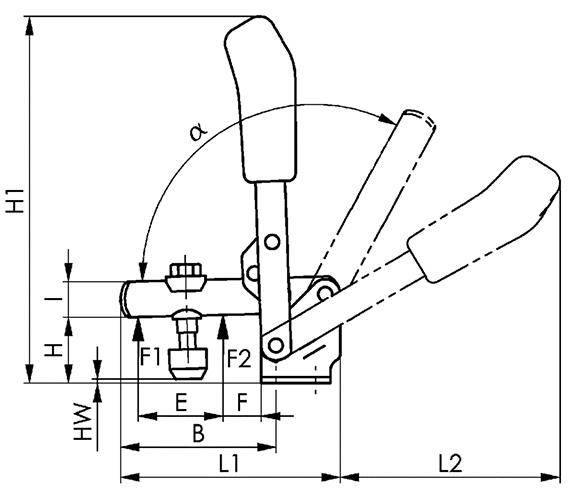

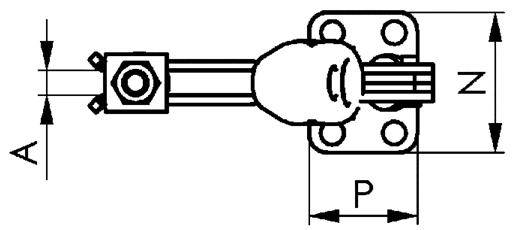

Med vandret fod yderligere tekniske egenskaber: · F: 16 mm · a*: 60° · P: 53mm · L: -Mm · K: 13 mm · C: 32 mm · D: 8,6 mm · a: 105° · F1: 1,7 KN · L2: 130 mm · HW min.: -6 mm · L1: 141 mm · I: 20 mm · F2: 3KN · B: 101mm · M1: - · Boringsdia.: 8,6 mm · H: 42,5 mm · N: 64 mm · E: 54 mm · M: 43,5 -46,5 mm · A: 10 mm · H1 221mm · HW maks.: 22,5 mm · Spændvidde: 54 mm
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 21020701
