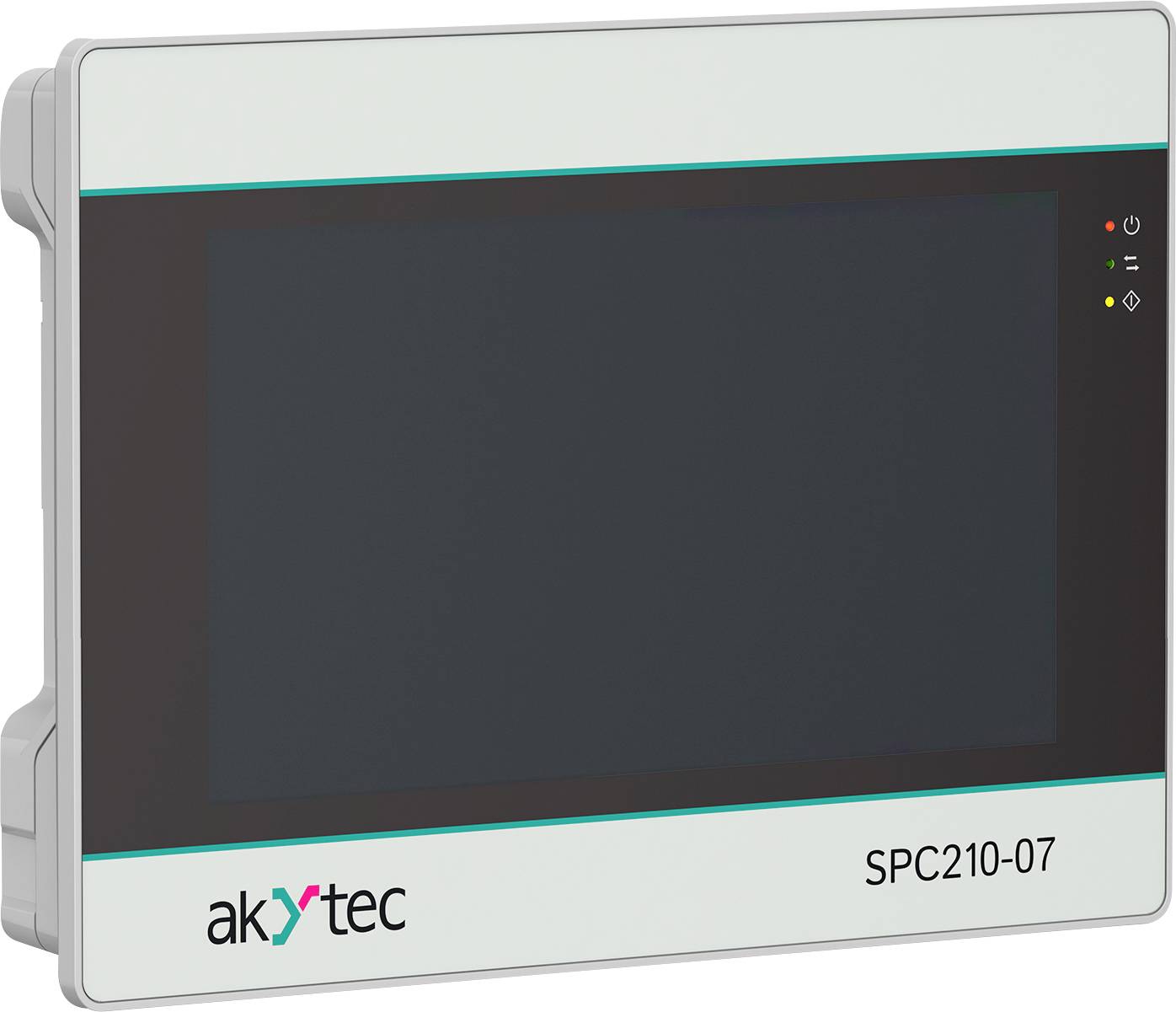

akYtec SPC210-07 150621 PLC-touchpanel 24 V/DC
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Siemens SIMATIC S7
- Fås med 7" (800×480) eller 10,2" (1024×600) resistive touchscreen.
- Programmering med CoDeSys V3,5.

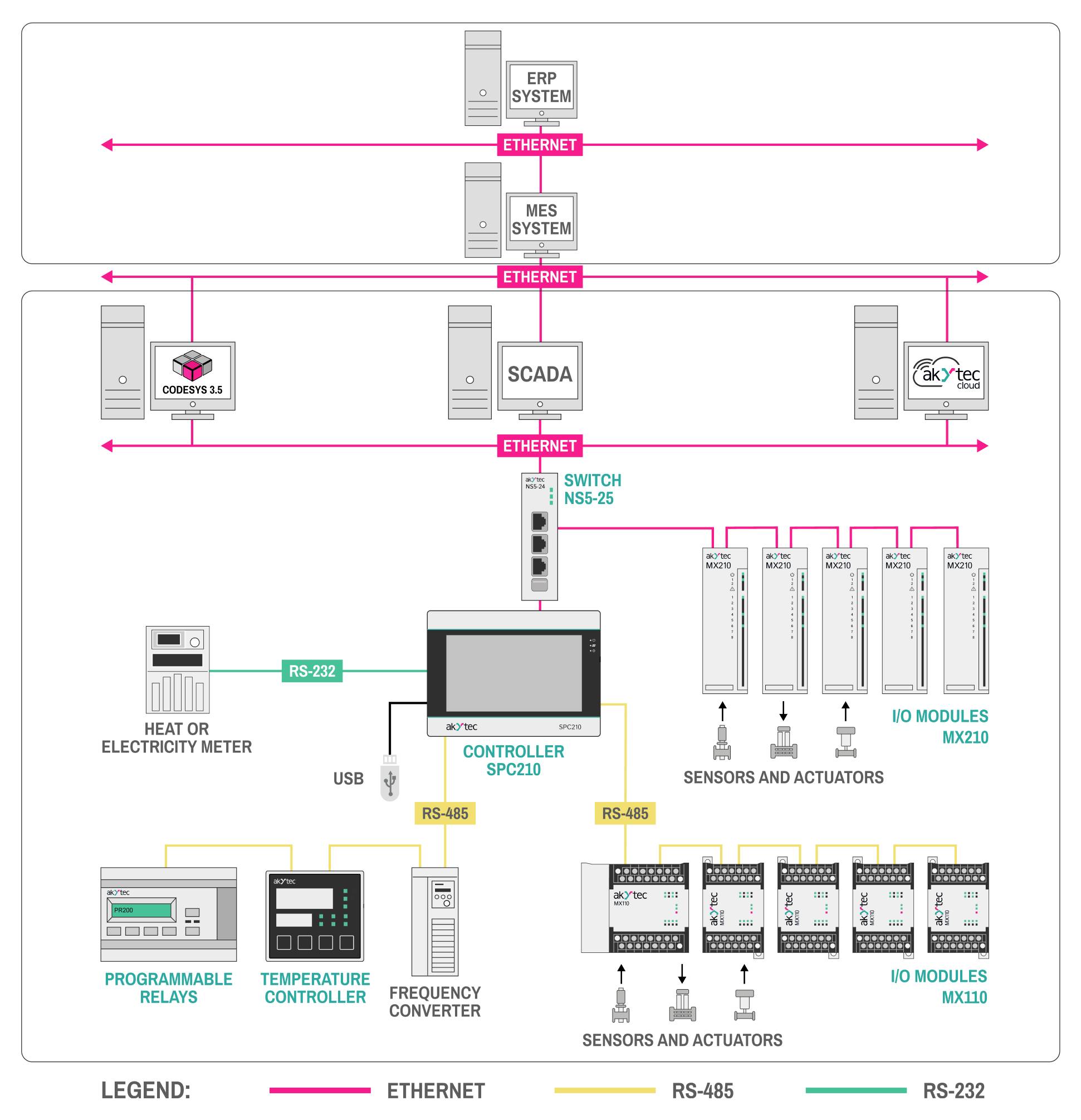

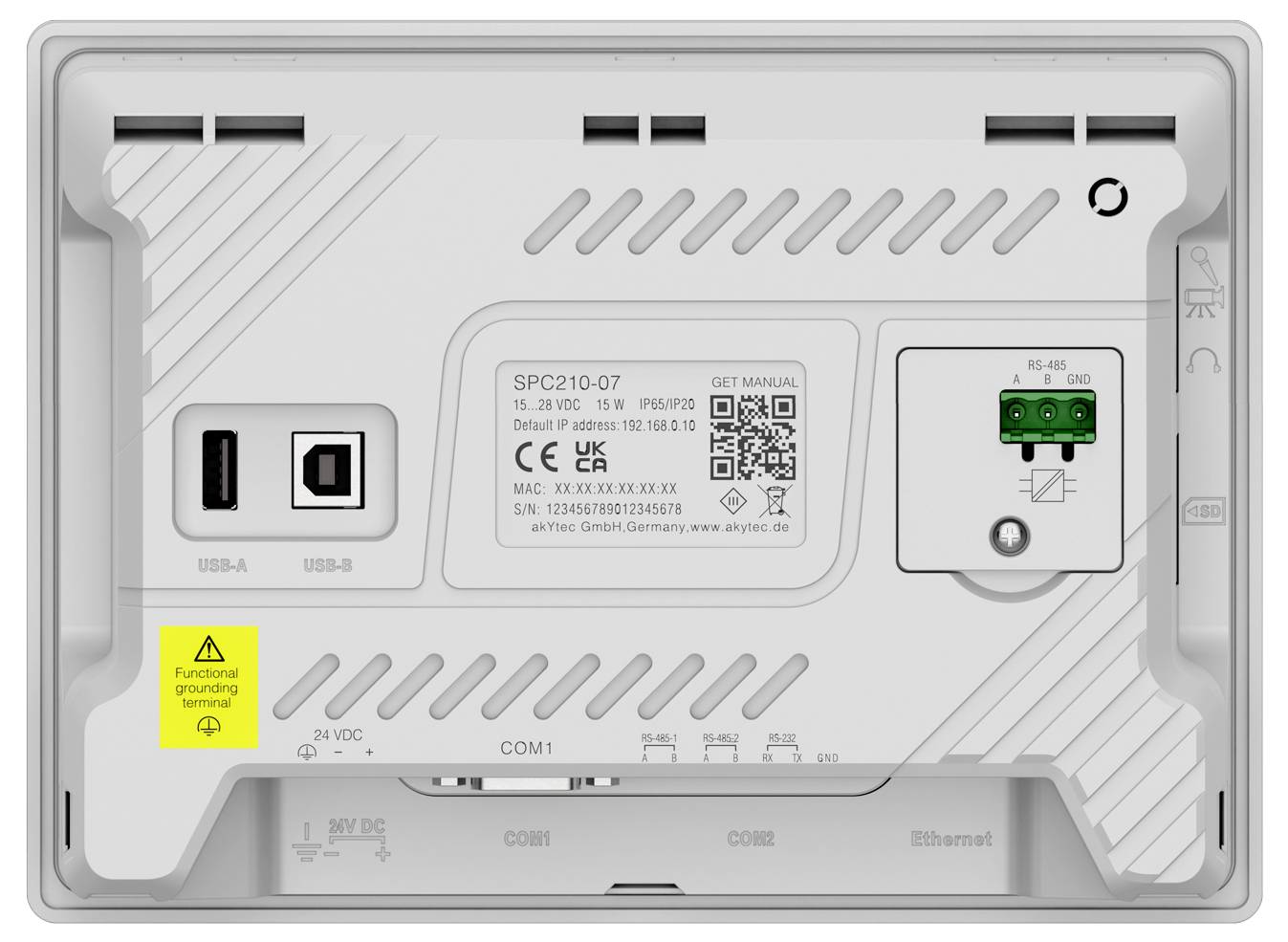

- Interface: Ethernet, 3×RS-485, 1×RS-232, USB-host, USB-device, SD-kortplads og en RS-485-port med galvanisk adskillelse.
- Understøttede protokoller: Modbus (RTU, ASCII, TCP), OPC UA (server), MQTT (klient), SNMP (administrator/agent).
- Projekt- og firmware-opdateringer via USB- og SD-hukommelsesmedier.
- Web-visualisering til realtids-procesovervågning.
- Operativsystem: Embedded Linux.
- Justerbar watchdog-timer for systempålidelighed.
- Understøttede anvendelsesprotokoller: NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
- Datanbinding: Kompatibel med MySQL, MSSQL og PostgresQL.
- GSM/GPRS-modem-understøttelse til fjernadgang.
- Mulighed for udvidelse i/O: Ekstra i/O-punkter kan tilsluttes via hvert integreret interface.
- Leveringen omfatter en DB9-på-terminal-adapter med indbyggede 120-ohm-modstande (kan aktiveres ved DIP-kontakter).
- USB-A-direkte tilslutning: Understøtter eksterne enheder som mus og tastatur.
- IP65-beskyttelse: Sikrer lang levetid og pålidelighed i barske miljøer.
Tekniske specifikationer
- Forsyningsspænding 24 VDC
- Ethernet-interface: 1 × Ethernet 10/100 Mbps (RJ45); understøttede protokoller: Modbus TCP (Master Master/Slave), OPC UA (server), MQTT (Client/broker), SNMP (Manager/agent)
- Enhed: SPC210-07
- Processor: 4 x Cortex-A35
- Taktfrekvens: 1200 MHz
- Rom: 4 GB (eMMC)
- 512 MB RAM (DDR3)
- Hukommelse for ikke-flygtige variabler (detailbankvirksomhed): 64 KB (MRAM)
- Minimal cyklustid: 10 ms
- Realtidsur (RTC): Ja
- Lyd: Piezo-summer, kan styres via program
- Skærmtype: TFT LCD, resistiv
- Skærmdiagonal: 7.0 tommer
- Opløsning 800×480 pixel
- RS-interfaces: 3 × RS-485, 1 × RS-232; understøttede protokoller: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave)
- Operativsystem: Linux 4.19.232-rt104
- Programmeringsmiljø: CODESYS V3,5 SP17 Patch 3
- Dimensioner (B×H×T): (201.2×147×39) ± 1 mm
- Indbygningsmål: 192×138 mm
- Kapslingsklasse (forside): IP65
- Kapslingsklasse (bagside): IP20
- Produkttype
PLC-touchpanel
- Driftsspænding
24 V/DC
IP65
IP20
- Type
SPC210-07
- Produc.-delnr.
150621
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3553197 akYtec SPC210-07 150621 PLC-touchpanel 24 V/DC
Instruktioner for brug og sikkerhed 3553197 akYtec SPC210-07 150621 PLC-touchpanel 24 V/DC
Beskrivelse
SIMATIC S7-200-serien råder over et alsidigt modulspektrum til mange forskellige anvendelser. Med de nye tilgængelige CPU-typer og udvidelsesmoduler giver den mulighed for integrerede automatiseringskoncepter med fra 10 til 248 ind-/udgange. Produkterne i S7-200-serien er optimalt afstemt efter hinanden og letter også fremtidige ændringer og udvidelser af automatiseringsløsningen.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Inkluderet i leveringen
- SPC210-xx
- Betjeningsvejledning
- Monteringssæt med fastgørelsesklemmer
- Strømtilslutningsklemme
- SPC210-adapter
