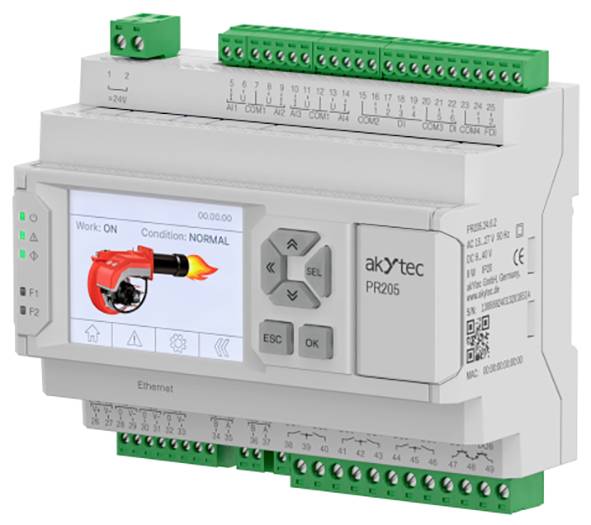

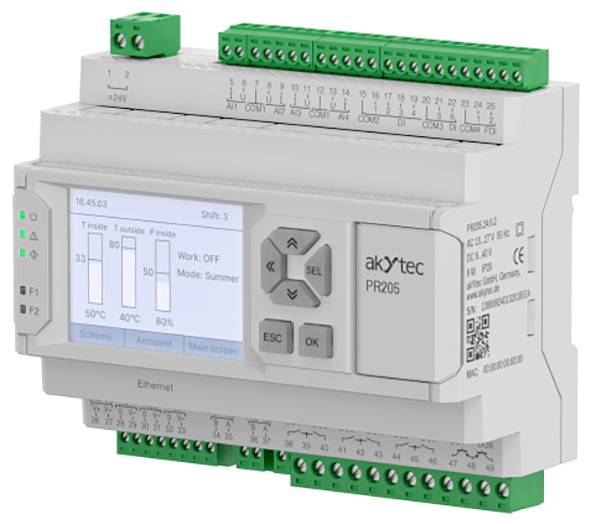

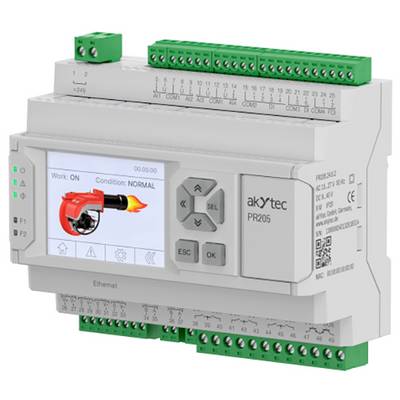

akYtec PR205.24.1.2 156316 SPS-styrerelæ 24 V/DC
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Siemens SIMATIC S7
- HMI: Grafikskærm og taster
- Grafisk farveskærm, 2,4" diagonalt, 320×240
- 6 mekaniske taster, kan tilpasses af brugeren
- 5 LED'er: 3 service-LED'er, 2 bruger-LED'er
- Optimal kombination af ind- og udgange
- 4 analoge indgange: PT1000, NTC/PTC, 4...20 mA/0...10 V, diskret tilstand
- 3 universelle analoge udgange: 4...20 mA/0...10 V.
- 6 digitale indgange (strømforsyning 24 V)
- 2 hurtige digitale indgange op til 100 kHz
- 8 digitale udgange (E/M-relæ og transistorkontakt)
- Kommunikationsfunktioner
- Ethernet-interface, master Master/Slave-tilstand, Modbus TCP:
- Direkte adgang til akYtec-Cloud-tjenesten
- Tilslutning til en PC til programkonfiguration og optagelse
- Konfiguration i akYtec ToolPro
- Procesvisualisering med betjeningsfelter og SCADA
- Udvidelse af E/A med akYtec MX210-moduler
- Op til 2 RS-485-interfaces, master Master/Slave-tilstand, Modbus RTU/ASCII:
- Integration i SCADA-systemer
- Procesvisualisering med betjeningsfelter
- Udvidelse af ind-/udgange med akYtec MX110-moduler
- Styring af eksternt udstyr: Frekvensomformer, sensorer og så videre
- Tilslutning til pc til konfiguration og programoptagelse
- Kompakt modulopbygget kabinet med en bredde på 7 moduler
- Aftagelige klemmeblokke for en nem installation
- Hurtig udskiftning af batteri
- Erhverv
- 2 strømmodifikationer: ~/=24 V.
- Udvidelse af ind-/udgangskanaler med PRM-moduler
- Drift i rum uden opvarmning -20...+55 ºС
- Konfiguration og programlagring via USB, Ethernet
Tekniske specifikationer
- Min. Driftsspænding 20 V DC
- Maks. Driftsspænding 36 V DC
- Driftsspænding 24 V DC
- Display: YES
- Produkttype: PLC-controller
- Antal relæudgange (maks.): 8
- Højde: 58 mm
- Længde: 123 mm
- Bredde: 108 mm
- IP beskyttelsesklasse IP: IP20
- Producents reservedelsnummer: 156316
- Mål 123 x 108 x 58 mm (L x W x H)
- Realtidsur: YES
- Interface: 1 x Ethernet, 2 x RS485
- Antal digitale indgange (maks.): 6
- Antal hurtige digitale indgange (maks.): 2
- Antal analoge indgange (maks.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm osv.): 4
- Understøttede protokoller: Modbus TCP/RTU / ASCII (Master/slave)
- Ur: Real-time clock
- Programhukommelse: ROM 224 kB / Retain 60 kB
- Modeltype: PR205.24,1.2
- Antal udvidelsesmoduler: 2
- Forbindelsestype (detaljer): Din rail (switchboard / distribution box)
- Maks. omgivelsestemperatur +55 °C
- Min. Omgivende temperatur: -20 °C.
- Antal analoge udgange (maks.) (4...20 mA/0...10 V): 3
- Produkttype
SPS-styrerelæ
- Antal analoge indgange max.
4
- Antal analoge udgange max.
3
- Antal digitale indgange max.
6
- Antal relæ-udgange max.
8
- Understøttede protokoller
Modbus TCP/RTU/ASCII (Master/slave)
- Min. driftsspænding
20 V/DC
- Driftsspænding
20 - 36 V/DC
- Driftsspænding maks.
36 V/DC
- Driftsspænding
24 V/DC
IP20
- Type
PR205.24.1.2
- Produc.-delnr.
156316
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3553334 akYtec PR205.24.1.2 156316 SPS-styrerelæ 24 V/DC
Instruktioner for brug og sikkerhed 3553334 akYtec PR205.24.1.2 156316 SPS-styrerelæ 24 V/DC
Beskrivelse
SIMATIC S7-200-serien råder over et alsidigt modulspektrum til mange forskellige anvendelser. Med de nye tilgængelige CPU-typer og udvidelsesmoduler giver den mulighed for integrerede automatiseringskoncepter med fra 10 til 248 ind-/udgange. Produkterne i S7-200-serien er optimalt afstemt efter hinanden og letter også fremtidige ændringer og udvidelser af automatiseringsløsningen.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Inkluderet i leveringen
- PR205 - apparat
- Kortfattet vejledning
- Tilslutningsklemmer (sæt)
