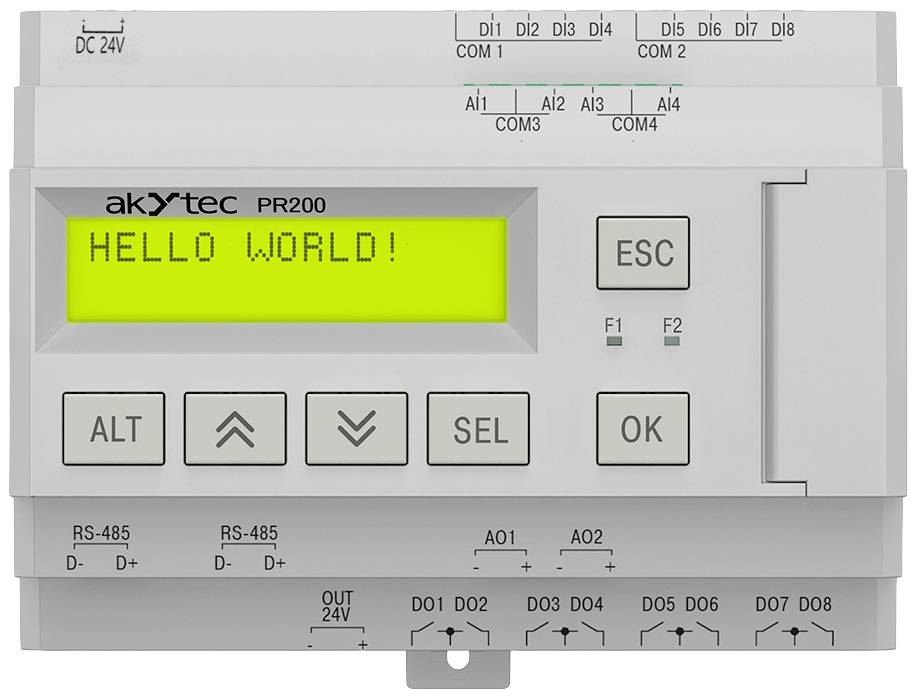

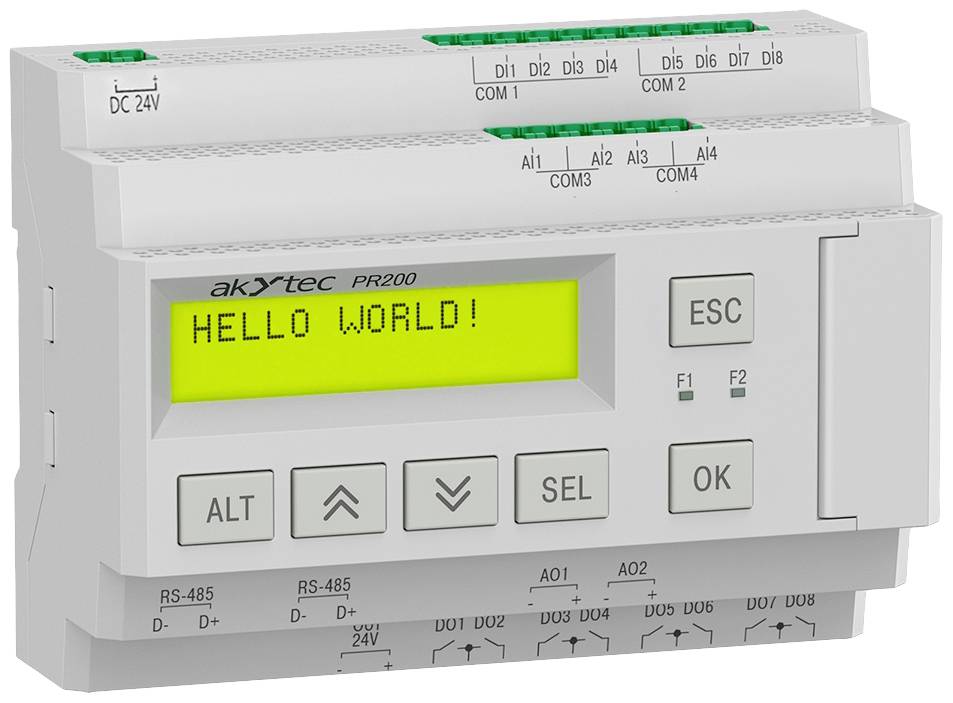

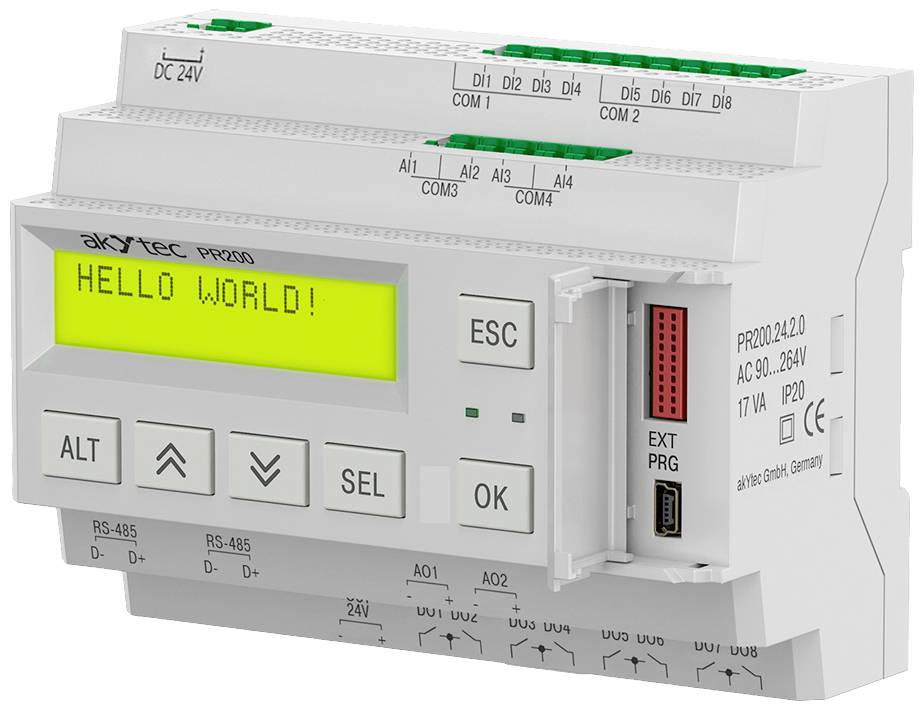

akYtec PR200.24.2.0 55909 Relæ 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Siemens SIMATIC S7
- Tilslutning af periferienheder som sensorer og aktuatorer via digitale og analoge ind- og udgange
- Tilslutning af sensorer med 4-20 mA eller 0-10 V samt af modstandsgivere, PTC-, KTY-termistorer og høj modstand-termometer (Pt1000)
- Styring af udgangene iht. indgangstilstanden og logikken i det gemte brugerprogram
- Konfiguration med funktionstasterne
- Programmering af LCD-display og to LED'er
- Visning af fejltilstande

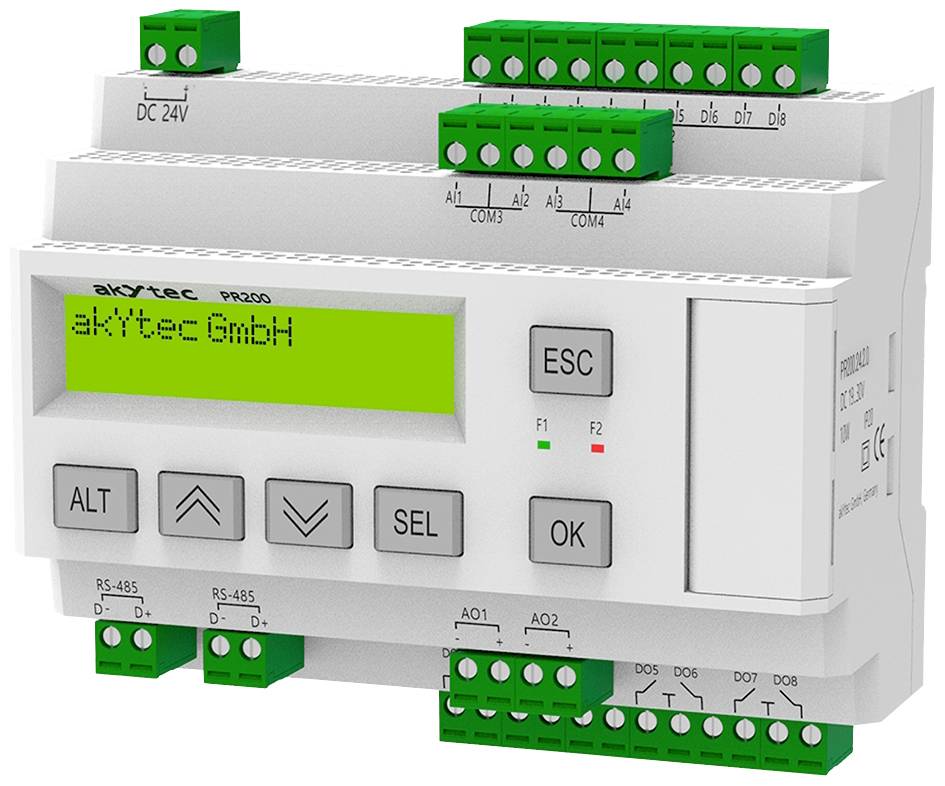

- Indstikbare klemlister
Tekniske specifikationer
- Spændingsforsyning: 24 (19…30) V DC
- Effektforbrug: Maks. 10 W
- Digitale indgange: 8; 24 V DC
- Omgivende temperatur: -20…+55°C.
- Opbevaringstemperatur: -25…+55°C.
- Luftfugtighed: Op til 80 %, ved +25°C, ingen kondensering
- Beskyttelsesklasse: IP20
- Mål 123 x 108 x 58 mm (med klemliste)
- Vægt: ca. 600 g
- Beskyttelsesklasse: III
- Analoge indgange: 4; 0-10 V, 4-20 mA, 0-4 kOhm
- Digitale udgange (relæ): 8; relæ (NO)
- Analoge udgange: 2; 4-20 mA
- Programmering: akYtec ALP
- Interface: Mini-USB 2.0
- Funktionstaster 6
- Led'er F1 (grøn), F2 (rød), kan programmeres
- LCD-display: 2 x 16 cifre, baggrundsbelysning kan indstilles
- RS-485-interface: Ingen
- Produkttype
Relæ
- Antal analoge indgange max.
4
- Antal analoge udgange max.
2
- Antal digitale indgange max.
8
- Antal relæ-udgange max.
8
- Min. driftsspænding
19 V/DC
- Driftsspænding
19 - 30 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
24 V/DC
- H
123 mm
- L
108 mm
- Bredde
58 mm
IP20
- Type
PR200.24.2.0
- Produc.-delnr.
55909
- Dim.
(L x B x H) 108 x 58 x 123 mm
- Display
Ja
- Maks. omgivelsestemperatur
-20 °C
- Min. omgivelsestemperatur
+55 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3219682 akYtec PR200.24.2.0 55909 Relæ 24 V/DC
Beskrivelse
SIMATIC S7-200-serien råder over et alsidigt modulspektrum til mange forskellige anvendelser. Med de nye tilgængelige CPU-typer og udvidelsesmoduler giver den mulighed for integrerede automatiseringskoncepter med fra 10 til 248 ind-/udgange. Produkterne i S7-200-serien er optimalt afstemt efter hinanden og letter også fremtidige ændringer og udvidelser af automatiseringsløsningen.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Inkluderet i leveringen
- PR200.24,2.0
- Kortfattet vejledning
- USB-kabel
- Klemliste (sæt)
- Mekanisk kodning (sæt)
- USB-stik med software og dokumentation
