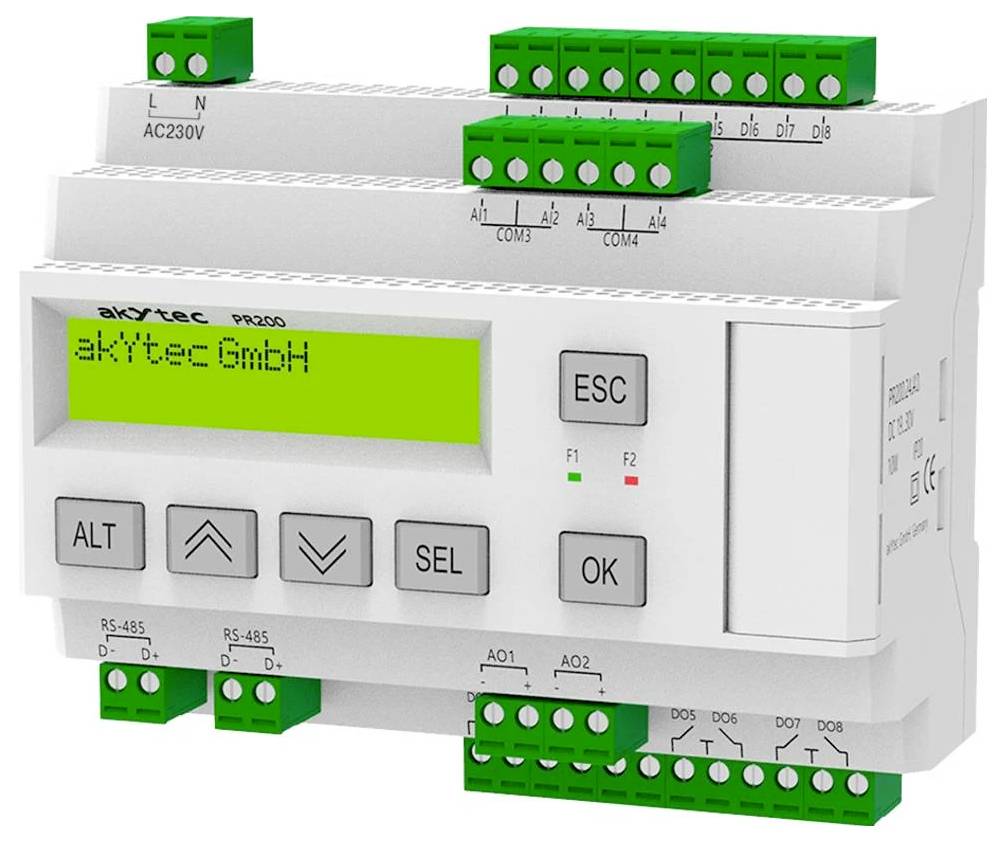

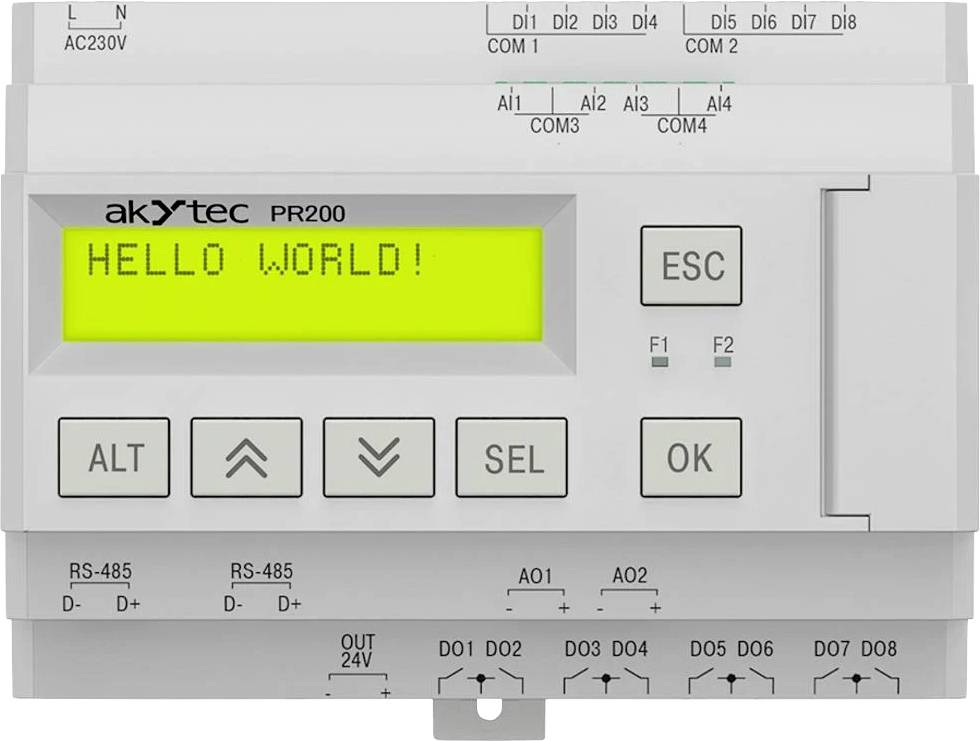

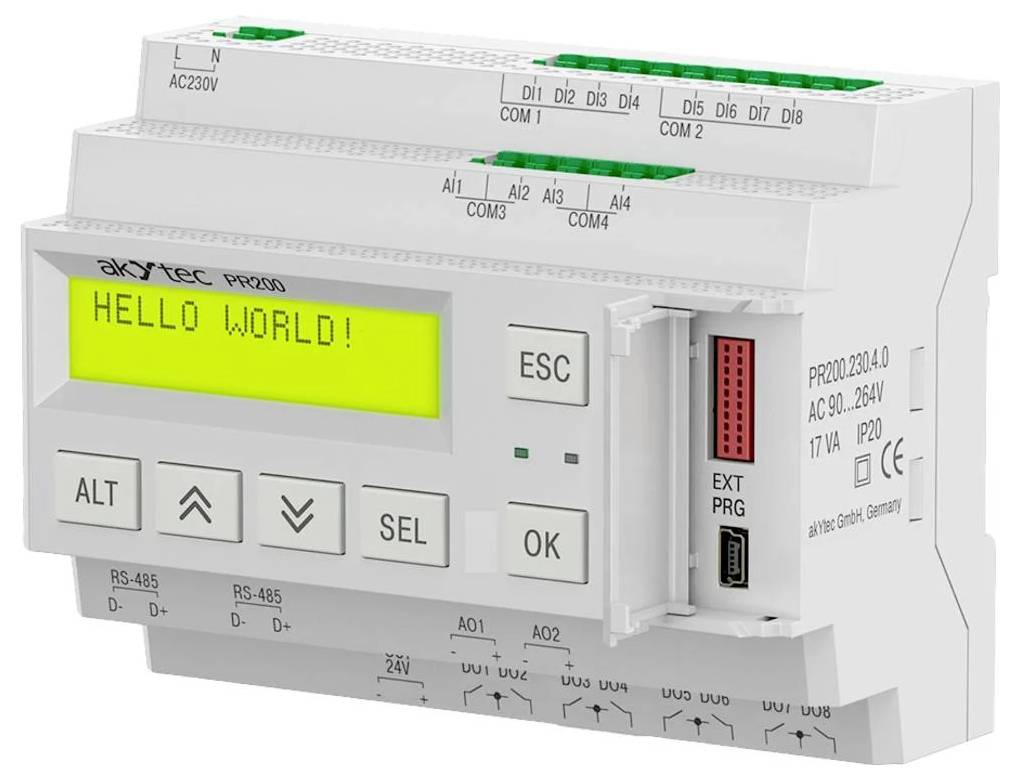

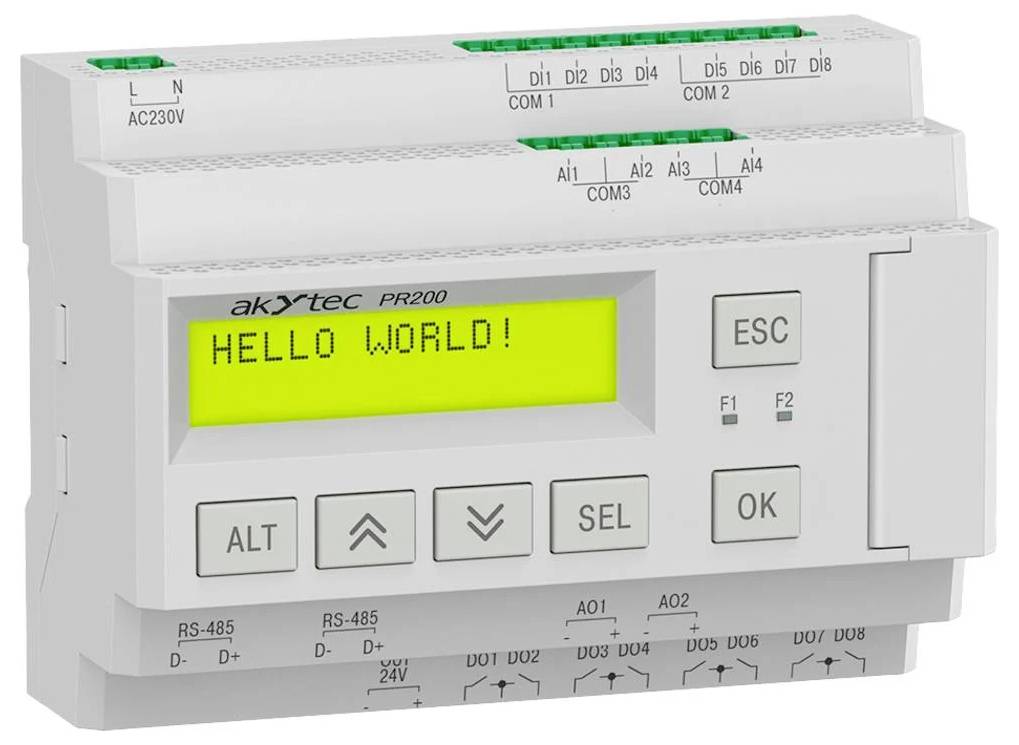

akYtec PR200.230.3.2 148386 SPS-styrerelæ 230 V/AC
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Siemens SIMATIC S7
- Op til 24 i/O i én enhed + LCD og op til 2xRS485
- Tilslutning af forskellige sensorer (4–20 mA, 0–10 V, modstandssensorer (PTC, KTY-termistorer, Pt1000) og aktuatorer
- Styring af udgange i overensstemmelse med indgangsstatus og logikken i brugerprogrammet
- Konfiguration via funktionstaster eller ALP-software
- Omfattende programmering af LCD-displayet
- 2 programmerbare LED'er
- Master og/eller slave i et Modbus-netværk
- Realtidsur
- Udvidelsesmoduler
- Aftagelige klemmeblokke
- PR200 er velegnet til en lang række anvendelser som bygningsautomatisering, lysstyring, adgangskontrol, tekniske anlæg som for eksempel pumper, ventilatorer, kompressorer og presser samt tilførsels- og aftapningsanlæg og så videre
Tekniske specifikationer
- Min. Driftsspænding 90 V AC
- Maks. Driftsspænding 264 V AC
- Driftsspænding 230 V/AC
- Type: PR200.230.3.2
- Dimensioner 123 x 108 x 58 mm (L x B x H)
- Produkttype: PLC-styring
- Højde: 58 mm
- Længde: 123 mm
- Bredde: 108 mm
- IP beskyttelsesklasse IP: IP20
- Producents reservedelsnummer: 148386
- Realtidsur: Ja
- Interface 2 x RS485
- Understøttede protokoller: Modbus RTU / ASCII (Master / slave)
- Ur: Realtidsur
- Programhukommelse: ROM 128 kB / Retain 32 kB
- Antal udvidelsesmoduler: 2
- Maks. omgivelsestemperatur +55 °C
- Min. Omgivende temperatur: -20 °C.
- Antal digitale indgange (max.) 8
- Antal analoge indgange (maks.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm osv.): 4
- Antal relæudgange (maks.): 8
- Display: Ja
- Monteringstype (detaljer): Din-skinne (kontaktskab/fordelerboks)
- Produkttype
SPS-styrerelæ
- Antal analoge indgange max.
4
- Antal digitale indgange max.
8
- Antal relæ-udgange max.
8
- Understøttede protokoller
Modbus RTU / ASCII (Master/slave)
- Min. driftsspænding
90 V/AC
- Driftsspænding
90 - 264 V/AC
- Driftsspænding maks.
264 V/AC
- Driftsspænding
230 V/AC
IP20
- Type
PR200.230.3.2
- Produc.-delnr.
148386
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3553219 akYtec PR200.230.3.2 148386 SPS-styrerelæ 230 V/AC
Instruktioner for brug og sikkerhed 3553219 akYtec PR200.230.3.2 148386 SPS-styrerelæ 230 V/AC
Beskrivelse
SIMATIC S7-200-serien råder over et alsidigt modulspektrum til mange forskellige anvendelser. Med de nye tilgængelige CPU-typer og udvidelsesmoduler giver den mulighed for integrerede automatiseringskoncepter med fra 10 til 248 ind-/udgange. Produkterne i S7-200-serien er optimalt afstemt efter hinanden og letter også fremtidige ændringer og udvidelser af automatiseringsløsningen.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Inkluderet i leveringen
- PR200-apparat
- Kortfattet vejledning
- Tilslutningsklemmer (sæt)
- USB-kabel
