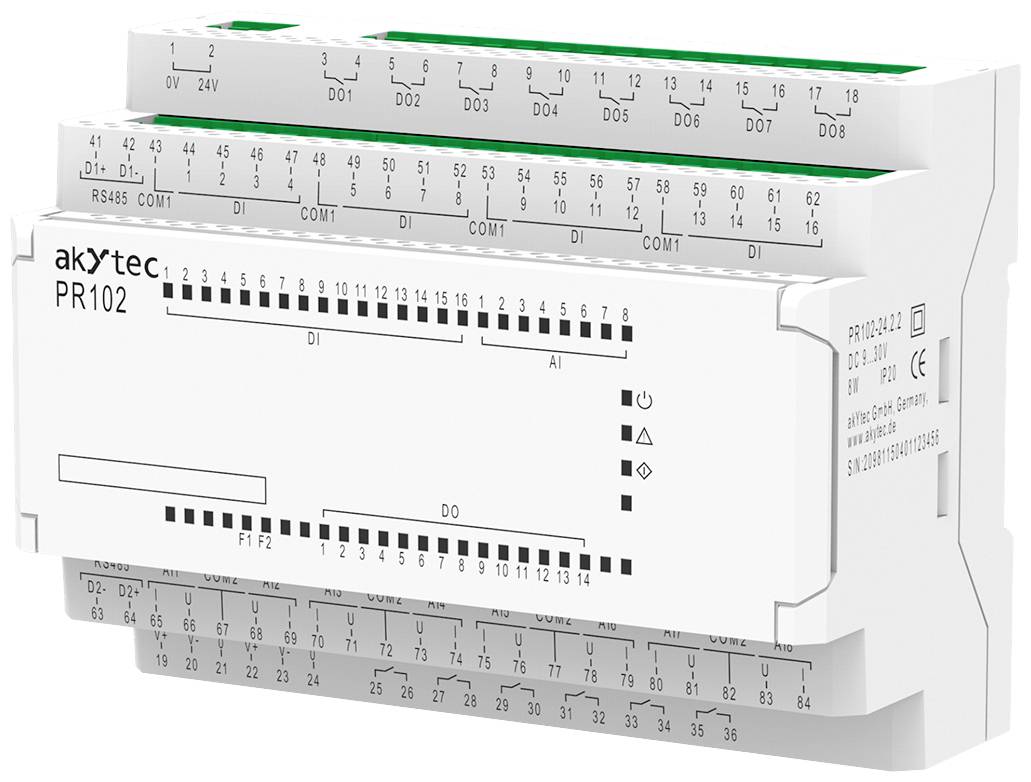

akYtec PR102.24.2.2 102600 Relæ 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Siemens SIMATIC S7
- I alt 40 ind- og udgange
- 8 analoge indgange, kompatibilitet med: RTD-temperatursensor (Pt500/1000, Ni500/1000 og så videre), NTC/PTC-temperaturføler og normsignaler: 4-20 mA / 0-10 V/digital
- 2 konfigurerbare analogudgange, 4-20 mA eller 0-10 V.
- 2 RS485-interfaces
- Tilslutning af PRM-udvidelsesmoduler: Op til 32 ekstra ind- og udgange uden tab af ydeevne med intern enhedkonstruktion
- Udvidet driftstemperaturområde: -40...+55 ºС
- USB-strømforsyning i programmeringstilstand
- Softwarebaserede funktioner omfatter ikke-flygtige variabler, dags-tænd/sluk-ur, ugetimer, PID-regulering og så videre
- På grund af formen på en effektafbryder, kan det programmerbare relæ PR102 nemt monteres i enhver forbrugerenhed eller i ethvert el-skab
- Aftagelig skrueklemmeblok
- Enkel udskiftning af batteri.
Tekniske specifikationer
- Strømforsyning 24 (9...30) V DC
- Effektforbrug: maks. 8 W
- Digitale indgange: HIGH-niveau 8,5…30 V / 2…5 mA; LOW-niveau-3…+5 V / 0…15 mA
- Antal digitale indgange: 16
- Digitale indgange type: Kontakt
- Digitale udgange type: Relæudgang, NO
- Antal digitale udgange: 14
- Omgivelsestemperatur -40...+55 °C.
- Luftfugtighed: Op til 80%, op til +25°C, ingen kondensering
- Beskyttelsesklasse: IP20
- Dimensioner: 123 × 108 × 58 mm
- Vægt: ca. 350 g
- Husmateriale: Plast
- Analoge indgange: 4-20 mA, 0-10 V, 0-300 kOhm
- Pt1000, PTC, NTC
- Interface USB;2x RS485
- Antal analoge indgange: 8
- Indgangssignal: Analog/digital
- Belastningsevne ved digitale udgange: 5 A, 250 V AC; 3 A, 30 V DC
- Antal analoge udgange: 2
- Udgangssignal 4-20 mA, 0-10 V.
- Ekstern spændingsforsyning: 15…30 V.
- Protokoller: Modbus RTU / ASCII ( / Slave)
- Baudrate: 9.6...115.2 kbit/s.
- Software: ALP
- Montering: Din-skinne (35 mm)
- Produkttype
Relæ
- Antal analoge indgange max.
8
- Antal analoge udgange max.
2
- Antal digitale indgange max.
16
- Min. driftsspænding
9 V/DC
- Driftsspænding
9 - 30 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
24 V/DC
- H
123 mm
- L
108 mm
- Bredde
58 mm
IP20
- Type
PR102.24.2.2
- Produc.-delnr.
102600
- Dim.
(L x B x H) 108 x 58 x 123 mm
- Maks. omgivelsestemperatur
-40 °C
- Min. omgivelsestemperatur
+55 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3219681 akYtec PR102.24.2.2 102600 Relæ 24 V/DC
Beskrivelse
SIMATIC S7-200-serien råder over et alsidigt modulspektrum til mange forskellige anvendelser. Med de nye tilgængelige CPU-typer og udvidelsesmoduler giver den mulighed for integrerede automatiseringskoncepter med fra 10 til 248 ind-/udgange. Produkterne i S7-200-serien er optimalt afstemt efter hinanden og letter også fremtidige ændringer og udvidelser af automatiseringsløsningen.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Inkluderet i leveringen
- PR102-24.2.2
- Klemliste (sæt)
- Kortfattet vejledning
