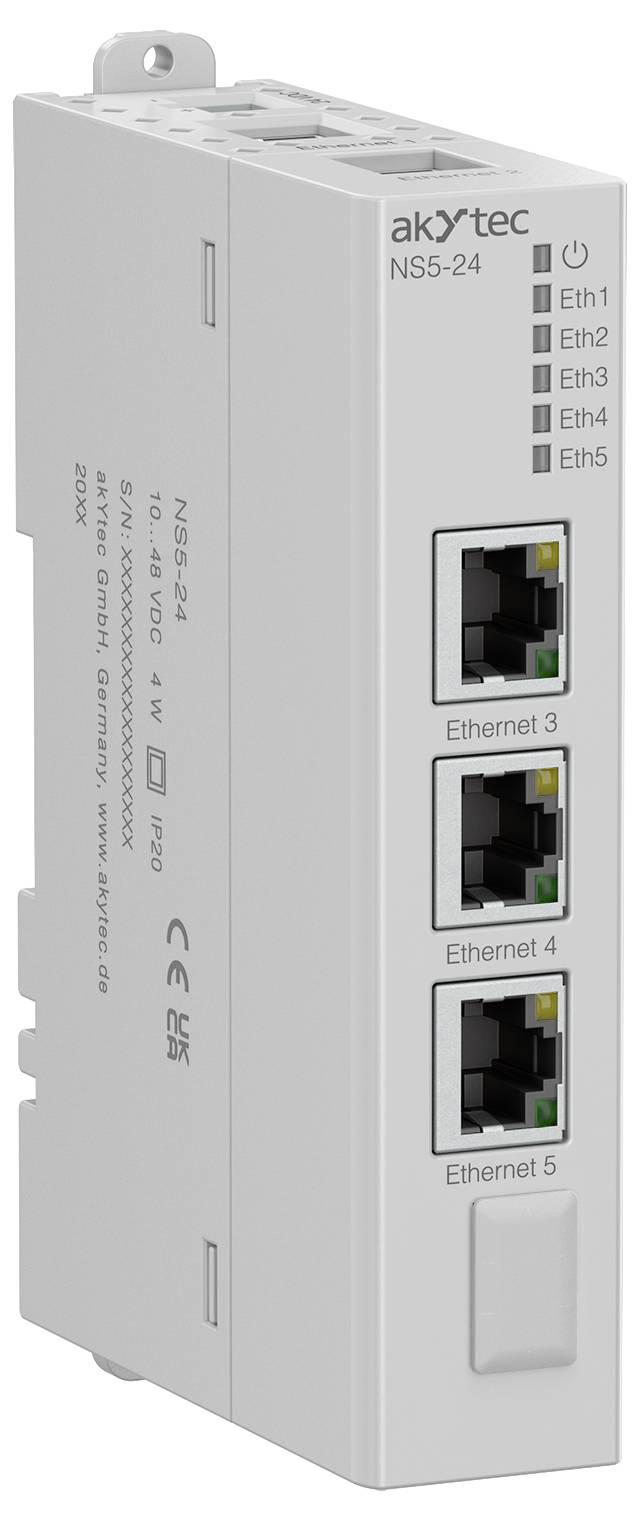

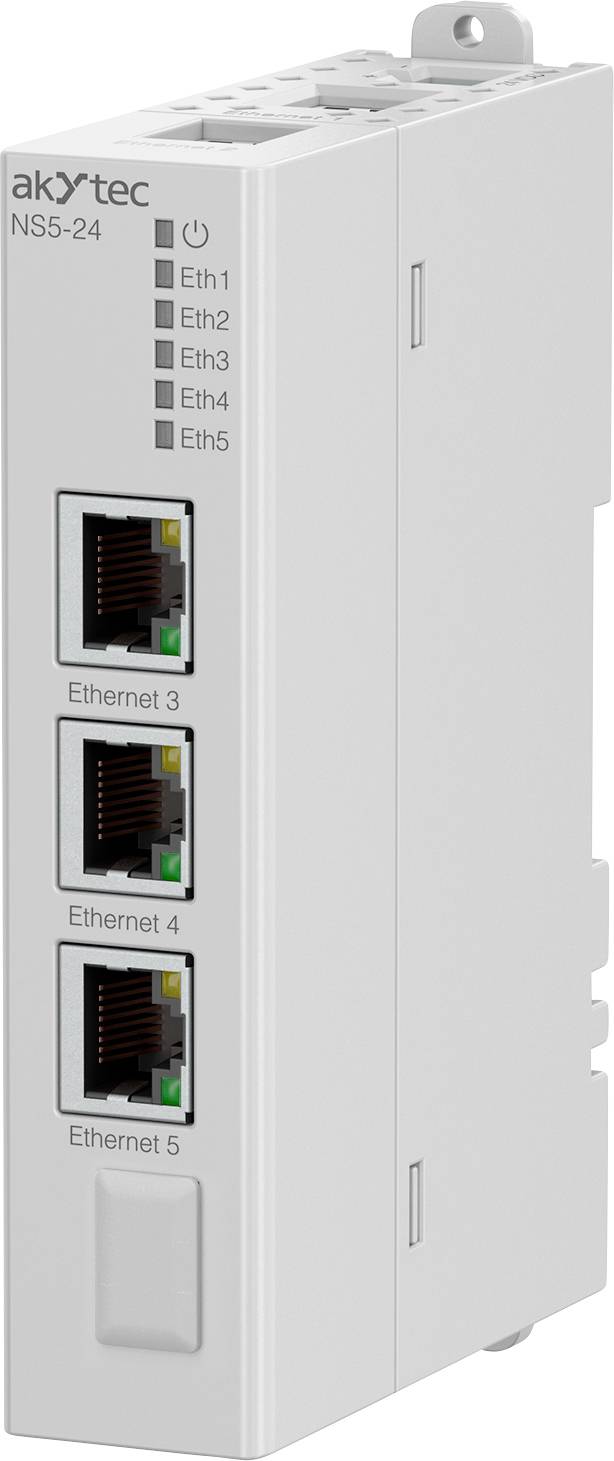

akYtec NS5-24 148567 PLC-Industrial Ethernet Switch 24 V/DC
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Siemens SIMATIC S7
- Nem og pålidelig i anvendelsen - der kræves ingen ekstra software til installation eller drift. Fungerer efter Plug-and-Play-princippet.
- Egnet til rå omgivelsesbetingelser - driftstemperaturområde fra - 40 °C til +55 °C.
- Stort forsyningsspændingsinterval – 12 til 48 V DC.
- Automatisk genkendelse af MDI/MDI-X-forbindelsestyper.
- Automatisk identifikation af kabeltyper - understøtter lige (568B) og krydsede (568A) opgaver ved tilsluttede enheder.
- Kompakte dimensioner af plasthuset – 25 × 100 × 86 mm.
- Nem montering på din-skinne (din-skinne).
- Med afdækninger til lukning af ubenyttede porte.
Tekniske specifikationer
- Min. Driftsspænding 10 V/DC
- Maks. Driftsspænding 48 V/DC
- Driftsspænding nominel 24 V/DC
- Strømforsyning 24 (10...48) V DC
- Omgivelsestemperatur -40...+55 °C.
- Beskyttelsesklasse: IP20
- Dimensioner: 28,0 × 124,0 × 83,5 mm
- Vægt: 0,15 kg
- Montering: DINskinne
- Husmateriale: Plast
- Antal porte: 5
- Koblingslag: L2
- Produkttype
PLC-Industrial Ethernet Switch
- Min. driftsspænding
10 V/DC
- Driftsspænding
10 - 48 V/DC
- Driftsspænding maks.
48 V/DC
- Driftsspænding
24 V/DC
IP20
- Type
NS5-24
- Produc.-delnr.
148567
- Maks. omgivelsestemperatur
-40 °C
- Min. omgivelsestemperatur
+55 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3553209 akYtec NS5-24 148567 PLC-Industrial Ethernet Switch 24 V/DC
Beskrivelse
SIMATIC S7-200-serien råder over et alsidigt modulspektrum til mange forskellige anvendelser. Med de nye tilgængelige CPU-typer og udvidelsesmoduler giver den mulighed for integrerede automatiseringskoncepter med fra 10 til 248 ind-/udgange. Produkterne i S7-200-serien er optimalt afstemt efter hinanden og letter også fremtidige ændringer og udvidelser af automatiseringsløsningen.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Inkluderet i leveringen
- NS5-24
- Brugsanvisning
- Sæt port-afdækninger
- Tilslutningsklemme til spændingsforsyning
