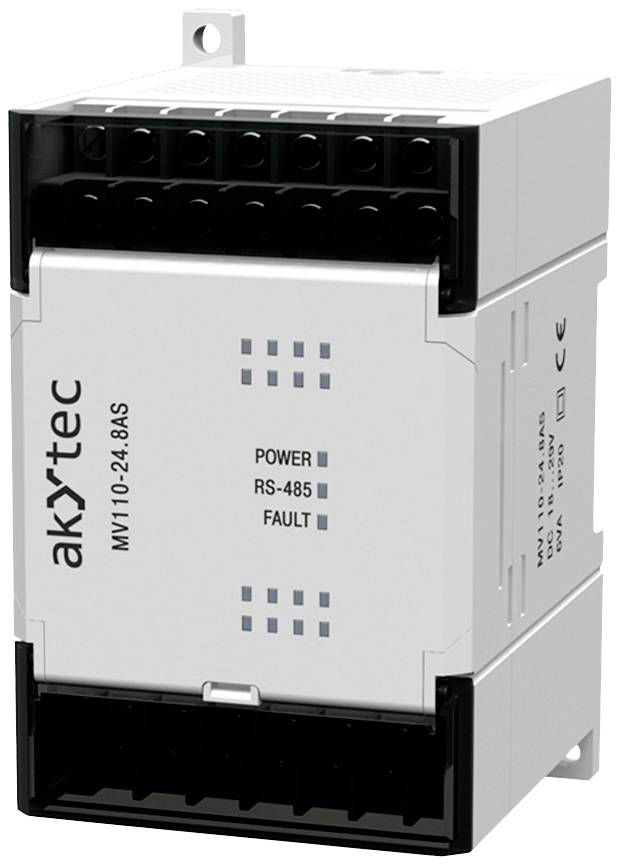

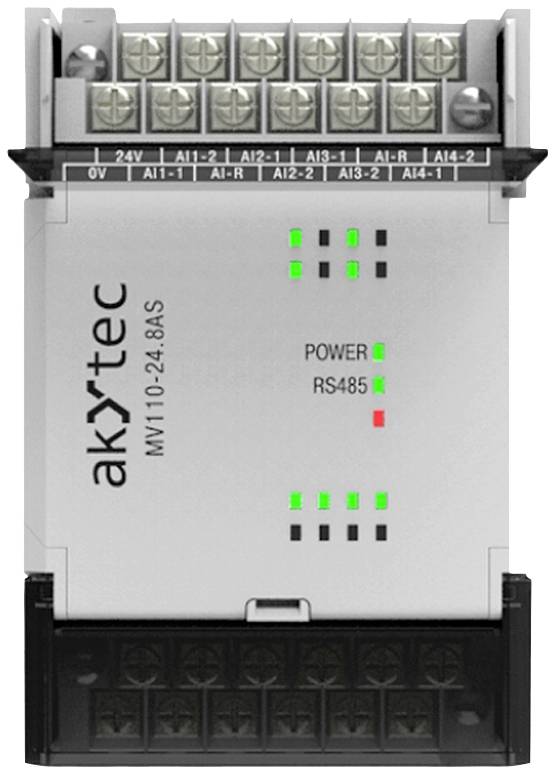

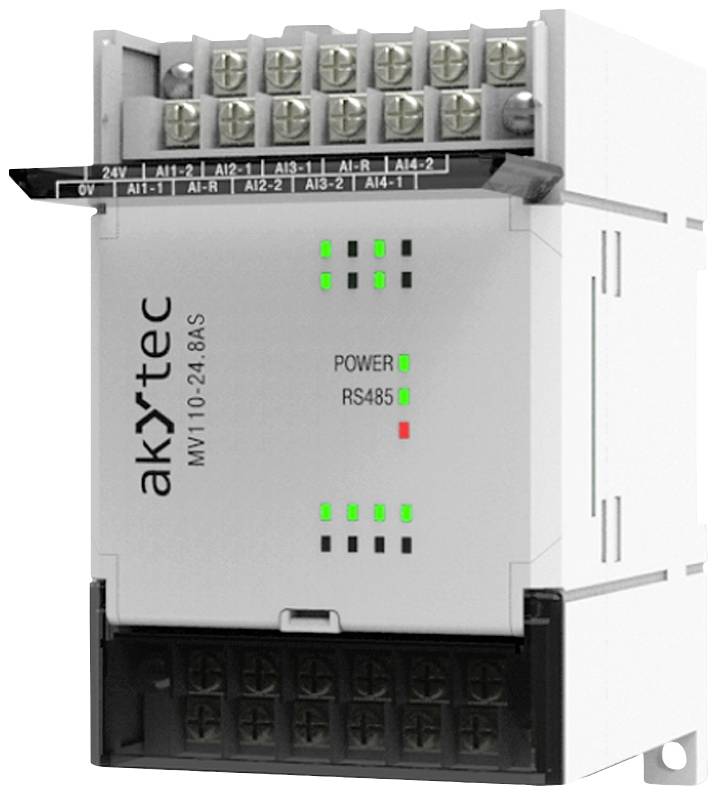

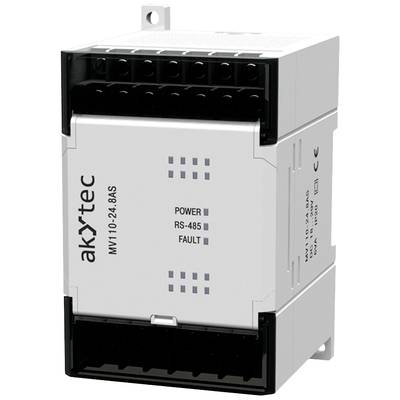

akYtec MV110-24.8AS 53956 PLC-Analogindgangsmodul 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Siemens SIMATIC S7
- Det analoge indgangsmodul MV110-8AS er et udvidelsesmodul med 8 analoge indgange til følgende normsignaler: 4-20 mA, 0-20 mA, 0-5 mA og 0-10 V.
- Modulet har følgende galvanisk adskilte kredsløb: Spændingsforsyning, analoge indgange og RS485-interface
- Tilslutning af periferienheder med analoge udgange
- Konvertering af analoge signaler til digitale værdier
- Sensor-tilstandsdiagnose
- RS485-net-tilstands-diagnose
- Opret de pågældende fejl- eller alarmsignaler
- Slave som modbus-protokollen
- Understøttelse af Modbus-RTU og Modbus-ASCII
Tekniske specifikationer
- Spændingsforsyning: 24 (21…35) V DC
- Effektforbrug: maks. 6 W
- Digitale indgange:
- Digitale udgange:
- Protokol: Modbus RTU/ASCII, akYtec
- Omgivelsestemperatur -20…+55 °C.
- Opbevaringstemperatur: -25…+55 °C.
- Luftfugtighed: Op til 80 %, ved +25°C, ingen kondensering
- Beskyttelsesklasse: IP20
- Mål 63 x 110 x 75 mm
- Vægt: ca. 240 g
- Husmateriale: Plast
- Analoge indgange: 8
- Analoge udgange:
- Tilslutning D+, D-
- Scanningstid pr. indgang (maks.): 5±2% ms
- Grundlæggende fejl: 0.0025
- Temperaturpåvirkning 0.0012
- Tilladt indgangsspænding: -40…+40 V.
- Produkttype
PLC-Analogindgangsmodul
- Antal analoge indgange max.
8
- Min. driftsspænding
21 V/DC
- Driftsspænding
21 - 35 V/DC
- Driftsspænding maks.
35 V/DC
- Driftsspænding
24 V/DC
- H
63 mm
- L
110 mm
- Bredde
75 mm
IP20
- Type
MV110-24.8AS
- Produc.-delnr.
53956
- Dim.
(L x B x H) 110 x 75 x 63 mm
- Maks. omgivelsestemperatur
-20 °C
- Min. omgivelsestemperatur
+55 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3219671 akYtec MV110-24.8AS 53956 PLC-Analogindgangsmodul 24 V/DC
Beskrivelse
SIMATIC S7-200-serien råder over et alsidigt modulspektrum til mange forskellige anvendelser. Med de nye tilgængelige CPU-typer og udvidelsesmoduler giver den mulighed for integrerede automatiseringskoncepter med fra 10 til 248 ind-/udgange. Produkterne i S7-200-serien er optimalt afstemt efter hinanden og letter også fremtidige ændringer og udvidelser af automatiseringsløsningen.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Inkluderet i leveringen
- Modul MV110-24.8AS
- Kortfattet vejledning
