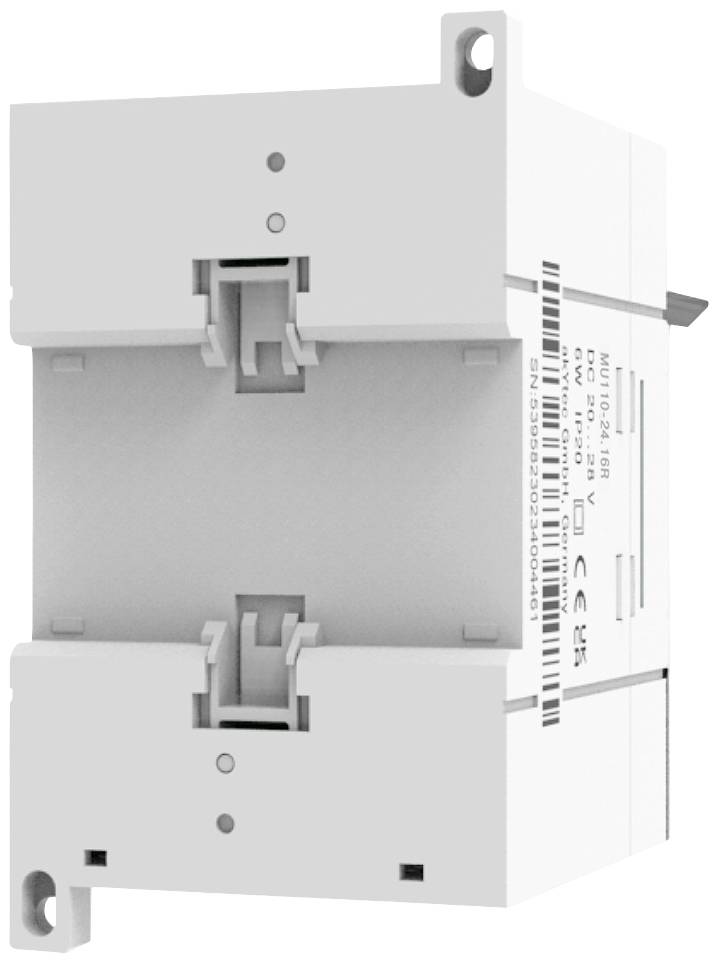

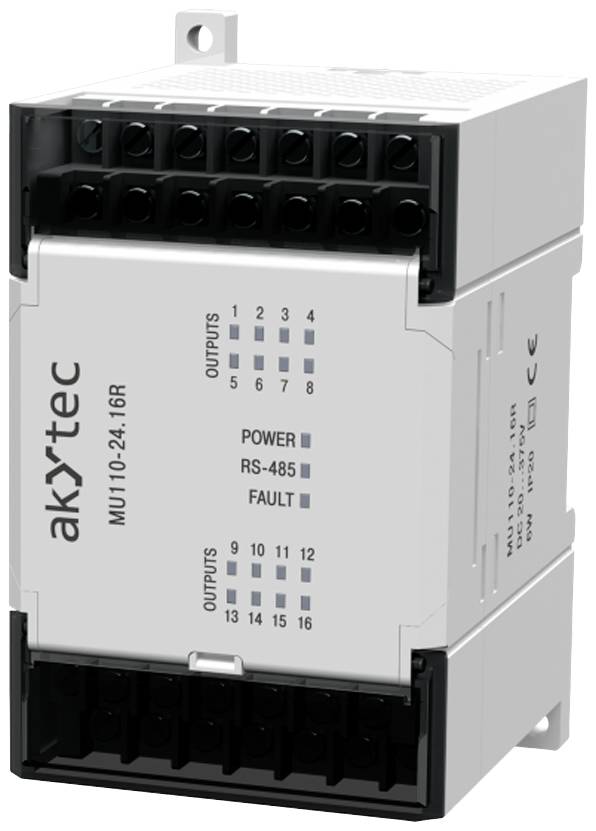

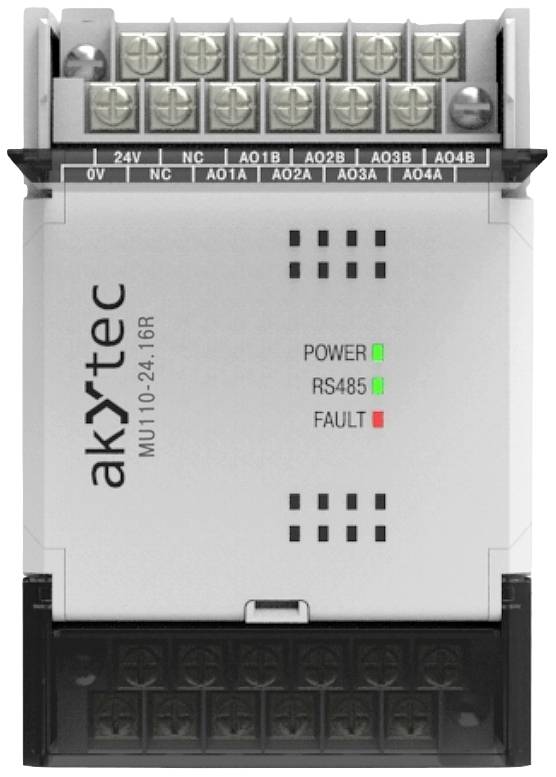

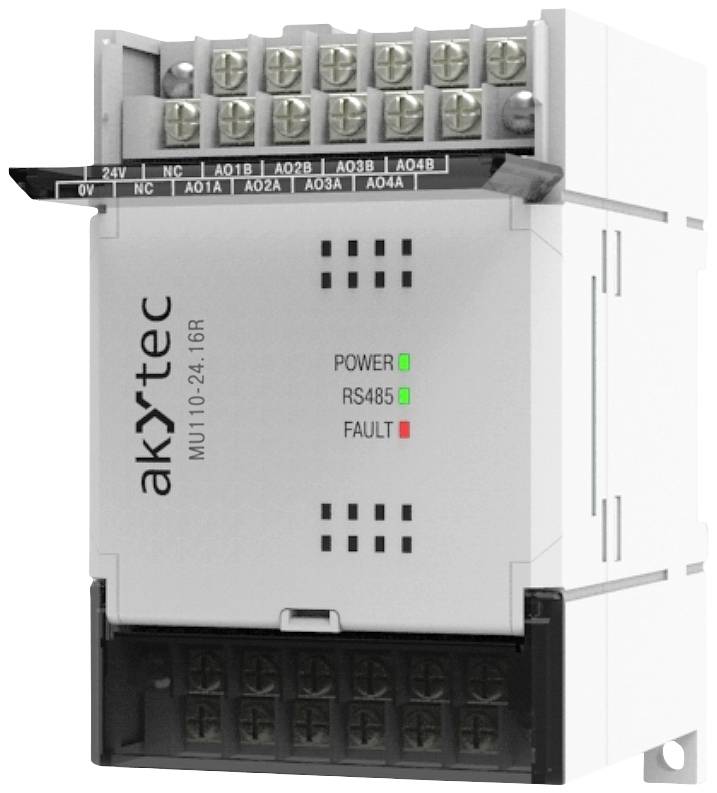

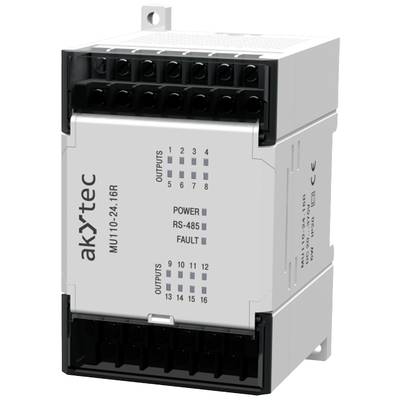

akYtec MU110-24.16R 54596 PLC-Digitaludgangsmodul 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Siemens SIMATIC S7
- Tilslutning af aktuatorer med digitale indgange
- Styring af digitale udgange via Modbus-netværk
- Impulsbreddemodulation
- Netværksdiagnose
- Fejl- og alarmsignaler
- Slave som modbus-protokollen
- Understøttelse af Modbus-RTU og Modbus-ASCII (automatisk protokolregistrering)
Tekniske specifikationer
- Spændingsforsyning: 24 (20…28) V DC
- Effektforbrug: maks. 12 W
- Digitale indgange:
- Digitale udgange: 16
- Belastningsevne 3 A ved 250 V AC,
- COsno >0,4 eller 30 V DC
- Protokol: Modbus RTU/ASCII
- Omgivelsestemperatur -20…+55 °C.
- Opbevaringstemperatur: -25…+55 °C.
- Luftfugtighed: Op til 80 %, ved +25°C, ingen kondensering
- Beskyttelsesklasse: IP20
- Mål 63 x 110 x 75 mm
- Vægt: ca. 300 g
- Husmateriale: Plast
- Analoge indgange:
- Analoge udgange:
- Tilslutning D+, D-
- Udgang: Relæudgang (NO)
- Produkttype
PLC-Digitaludgangsmodul
- Min. driftsspænding
20 V/DC
- Driftsspænding
20 - 28 V/DC
- Driftsspænding maks.
28 V/DC
- Driftsspænding
24 V/DC
- H
63 mm
- L
110 mm
- Bredde
75 mm
IP20
- Type
MU110-24.16R
- Produc.-delnr.
54596
- Dim.
(L x B x H) 110 x 75 x 63 mm
- Maks. omgivelsestemperatur
-20 °C
- Min. omgivelsestemperatur
+55 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3219669 akYtec MU110-24.16R 54596 PLC-Digitaludgangsmodul 24 V/DC
Beskrivelse
SIMATIC S7-200-serien råder over et alsidigt modulspektrum til mange forskellige anvendelser. Med de nye tilgængelige CPU-typer og udvidelsesmoduler giver den mulighed for integrerede automatiseringskoncepter med fra 10 til 248 ind-/udgange. Produkterne i S7-200-serien er optimalt afstemt efter hinanden og letter også fremtidige ændringer og udvidelser af automatiseringsløsningen.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Inkluderet i leveringen
- Modul MU110-16R
- Kortfattet vejledning
