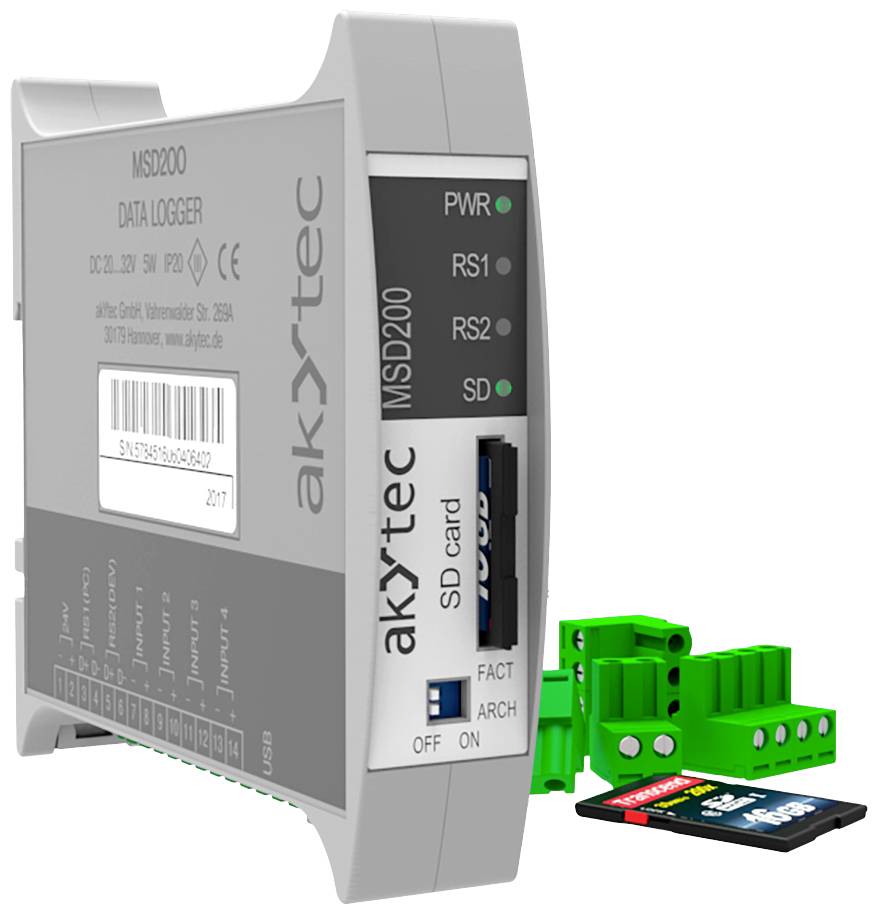

akYtec MSD200 57845 PLC-diagnosemodul 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Siemens SIMATIC S7
- Data til op til 64 målepunkter kan arkiveres
- SD-kort op til 32
- Automatisk sammensætning af arkiverne over flere dage
- Ekspresanalyse af data (identifikation af ekstreme værdier)
- Adfærden på fuldt arkivlager kan indstilles
- Konfiguration af dataarkiv og aflæsning af arkiverede data direkte via USB-interface
Tekniske specifikationer
- Spændingsforsyning: 24 (20…33) V DC
- Effektforbrug: maks. 5 W
- - Antal digitale indgange: 4
- USB-interface-type: USB 2.0
- Omgivelsestemperatur -10 til +55 °C
- Opbevaringstemperatur: -15…+55 °C.
- Luftfugtighed: Op til 80 %, ved +25°C, ingen kondensering
- Beskyttelsesklasse: IP20
- Vægt: ca. 150 g
- Husmateriale: Plast
- Indgangssignal 0-5 mA, 0-20 mA, 4-20 mA
- Galvanisk adskillelse: Ingen
- Grundlæggende fejl: ±1.0 %
- Aftastningstid 100 ms
- Optagerkanaler 64
- Datagradsmiddel (pr. kanal), maks.: 20 byte
- Hukommelseskortstype: SD, SDHC, microSD
- Hukommelseskortstørrelse, maks.: 32 GB
- RS1 (PC): Slave; Modbus RTU
- RS2 (DEV): Master, Slavem Slave Ext, Spy*; Modbus RTU/ASCII, akYtec
- Mål (med klemliste) 23 x 109 x 120 mm
- Produkttype
PLC-diagnosemodul
- Antal digitale indgange max.
4
- Min. driftsspænding
20 V/DC
- Driftsspænding
20 - 33 V/DC
- Driftsspænding maks.
33 V/DC
- Driftsspænding
24 V/DC
IP20
- Type
MSD200
- Produc.-delnr.
57845
- Maks. omgivelsestemperatur
-10 °C
- Min. omgivelsestemperatur
+55 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3219667 akYtec MSD200 57845 PLC-diagnosemodul 24 V/DC
Beskrivelse
SIMATIC S7-200-serien råder over et alsidigt modulspektrum til mange forskellige anvendelser. Med de nye tilgængelige CPU-typer og udvidelsesmoduler giver den mulighed for integrerede automatiseringskoncepter med fra 10 til 248 ind-/udgange. Produkterne i S7-200-serien er optimalt afstemt efter hinanden og letter også fremtidige ændringer og udvidelser af automatiseringsløsningen.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Inkluderet i leveringen
- MSD200
- Kortfattet vejledning
- Klemliste (sæt)
- SD-hukommelseskort
