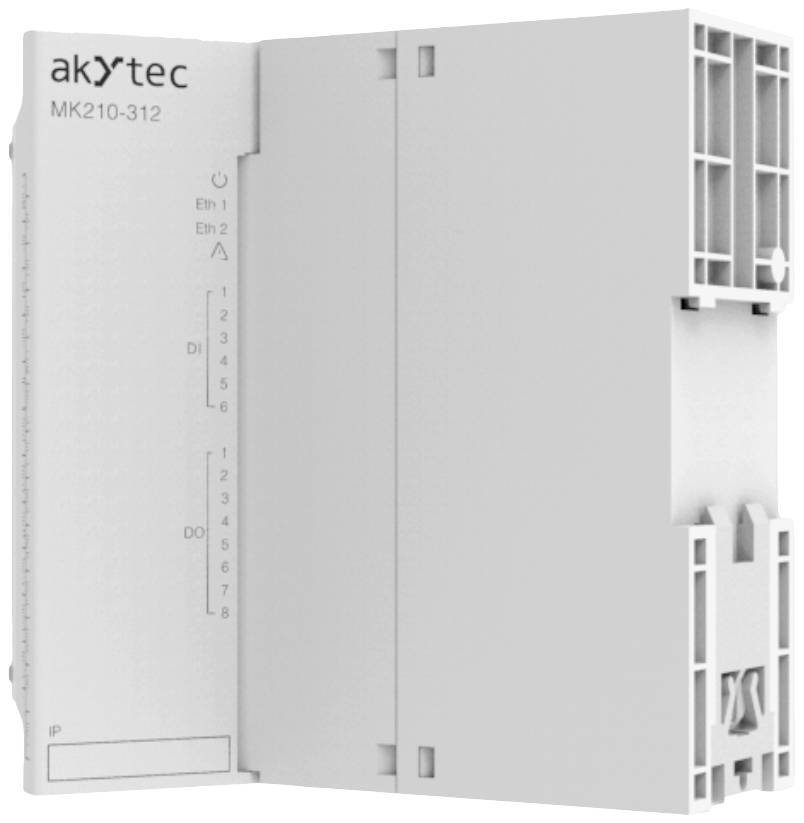

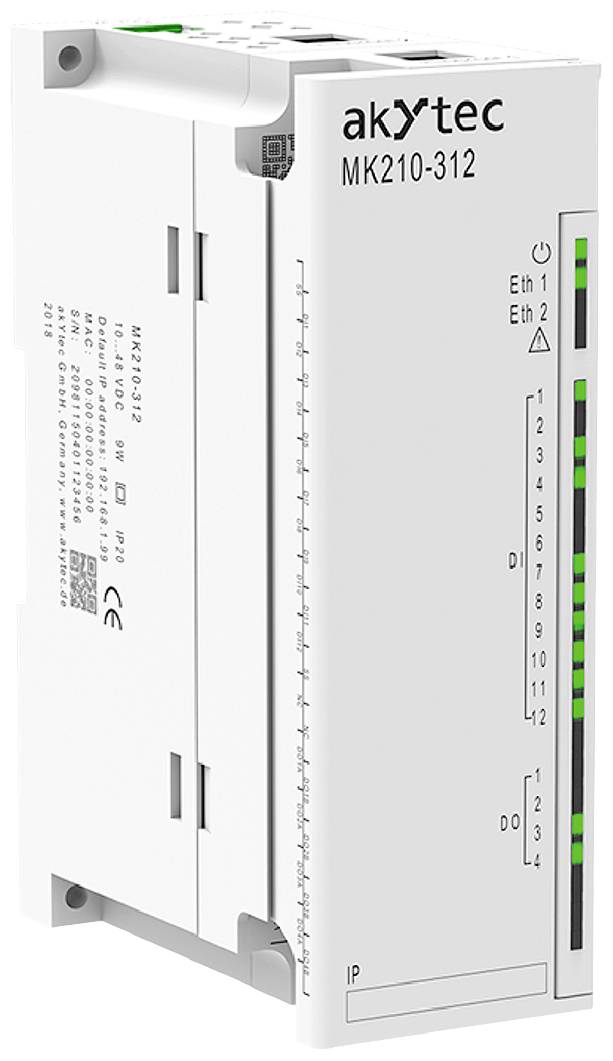

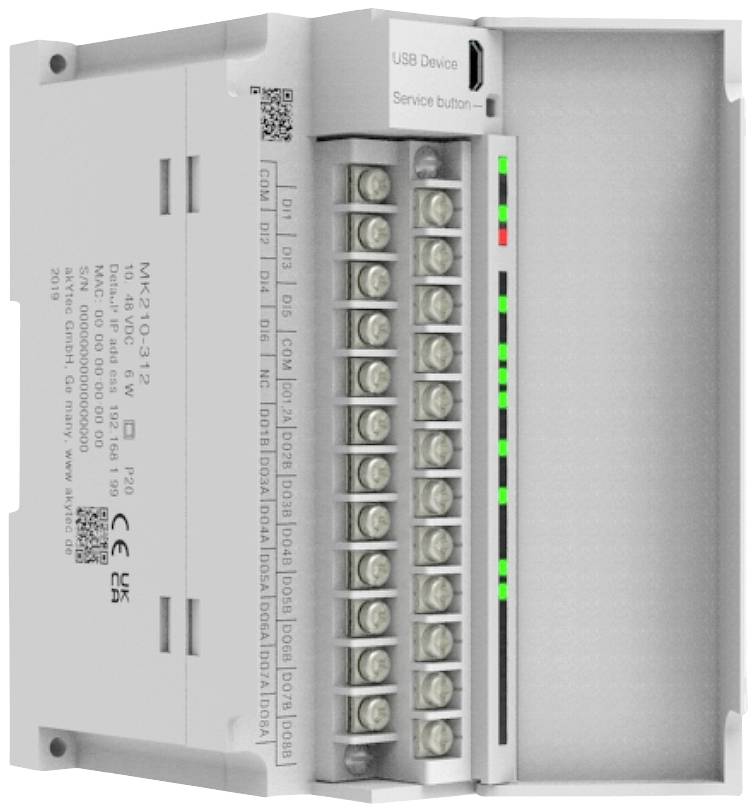

akYtec MK210-312 77273 I/O-modul 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Siemens SIMATIC S7
- 12 passive, digitale indgange (24 VDC) med tællerfunktion
- 4 relæudgange med pulsbreddemoinstallations-option
- Enhed- og i/O-statusindikatorer
- Åben belastnings- og relæstøjregistrering
- Ethernet
- Slave i Modbus-netværk via Ethernet
- USB-konfigurationsinterface
- Realtidsur
- Indsamling og arkivering af data
- Diagnosticering
- Fejlindikator
- DINskinne- eller vægmontering
- Til de digitale indgange er en strømforsyning ikke nødvendig
- Alarm til lastadskillelse
- 2 bypass-kompatible Ethernet-tilslutninger
- Understøttelse af Daisy-Chain-ledningsføring
- Understøttelse af Modbus TCP, MQTT, SNMP, SNTP
- Samtidig kommunikation med op til 4 TCP-klienter
- Led'er til diagnose af netværksstatus
- Understøttelse af dataregistrering
- Synkron opdatering af konfigurationen af to eller flere udvalgte moduler
Tekniske specifikationer
- Spændingsforsyning: 24 (10…48) V DC
- Effektforbrug: Maks. 5 W ved 24 V DC
- Digitale indgange type: Kontakt, NPN, PNP, 24 VDC
- Digitale udgange type: Relæudgang (NO)
- Antal digitale udgange: 4
- BELASTNINGSEVNE 5 A, 250 VAC; 3 A, 30 VDC
- Skiftestrøm, min.: 10 mA ved 5 VDC
- Dataoverførsel: Double Ethernet 10/100 Mbps
- Protokol: Modbus TCP, MQTT, SNMP og NTP
- Konfigurations-interfaces: USB 2.0 (micro-USB)
- Ethernet 10/100 Mbps
- Filstørrelse, maks.: 2 kb
- Antal fatier, maks.: 1000
- Omgivelsestemperatur -40…+55 °C.
- Opbevaringstemperatur: -40 ... +55 °C.
- Luftfugtighed: Op til 95 %, ved +35°C, ingen kondensering
- Beskyttelsesklasse: IP20
- Mål 42 x 124 x 83 mm
- Vægt: ca. 260 g
- Husmateriale: Plast
- LOW-niveau: Maks. 1,2 mA; 0…6,1V
- HIGH-niveau: Maks. 5,5 mA; 8,8…30V
- Produkttype
I/O-modul
- Min. driftsspænding
10 V/DC
- Driftsspænding
10 - 48 V/DC
- Driftsspænding maks.
48 V/DC
- Driftsspænding
24 V/DC
- H
42 mm
- L
124 mm
- Bredde
83 mm
IP20
- Type
MK210-312
- Produc.-delnr.
77273
- Dim.
(L x B x H) 124 x 83 x 42 mm
- Maks. omgivelsestemperatur
-40 °C
- Min. omgivelsestemperatur
+55 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3219674 akYtec MK210-312 77273 I/O-modul 24 V/DC
Beskrivelse
SIMATIC S7-200-serien råder over et alsidigt modulspektrum til mange forskellige anvendelser. Med de nye tilgængelige CPU-typer og udvidelsesmoduler giver den mulighed for integrerede automatiseringskoncepter med fra 10 til 248 ind-/udgange. Produkterne i S7-200-serien er optimalt afstemt efter hinanden og letter også fremtidige ændringer og udvidelser af automatiseringsløsningen.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Inkluderet i leveringen
- MK210-312
- Kortfattet vejledning
- Ethernet-forbindelseskabel
- 2-polet stikklemmeblok
- Gummipropper
