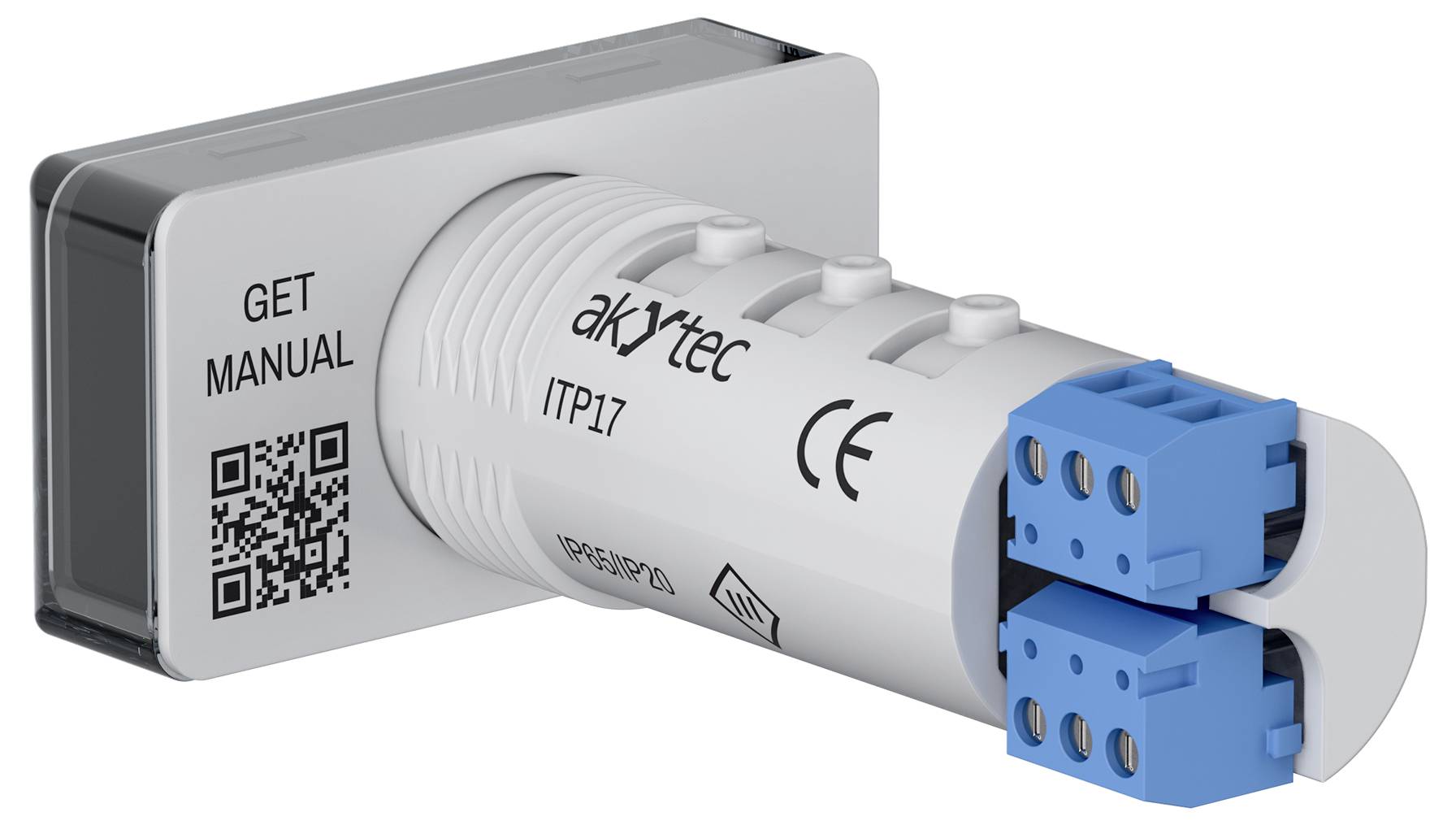

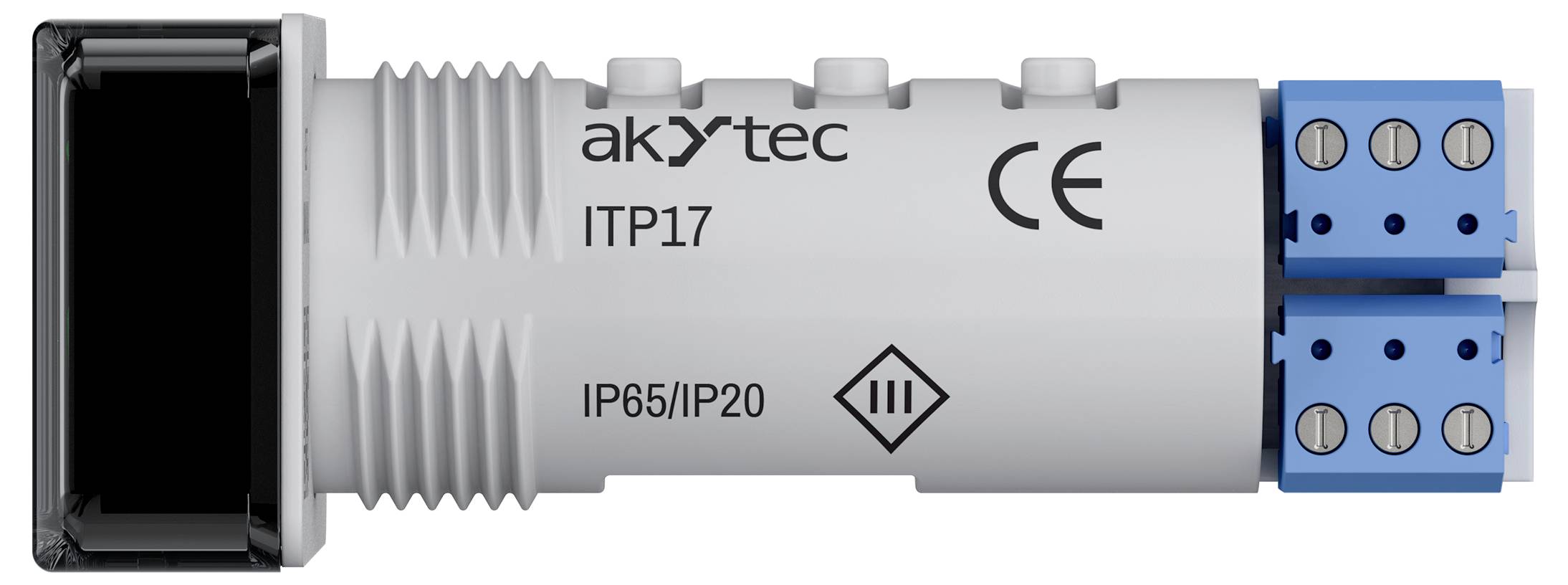

akYtec ITP17 149534 El-tavle-enhed 24 V/DC
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Siemens SIMATIC S7

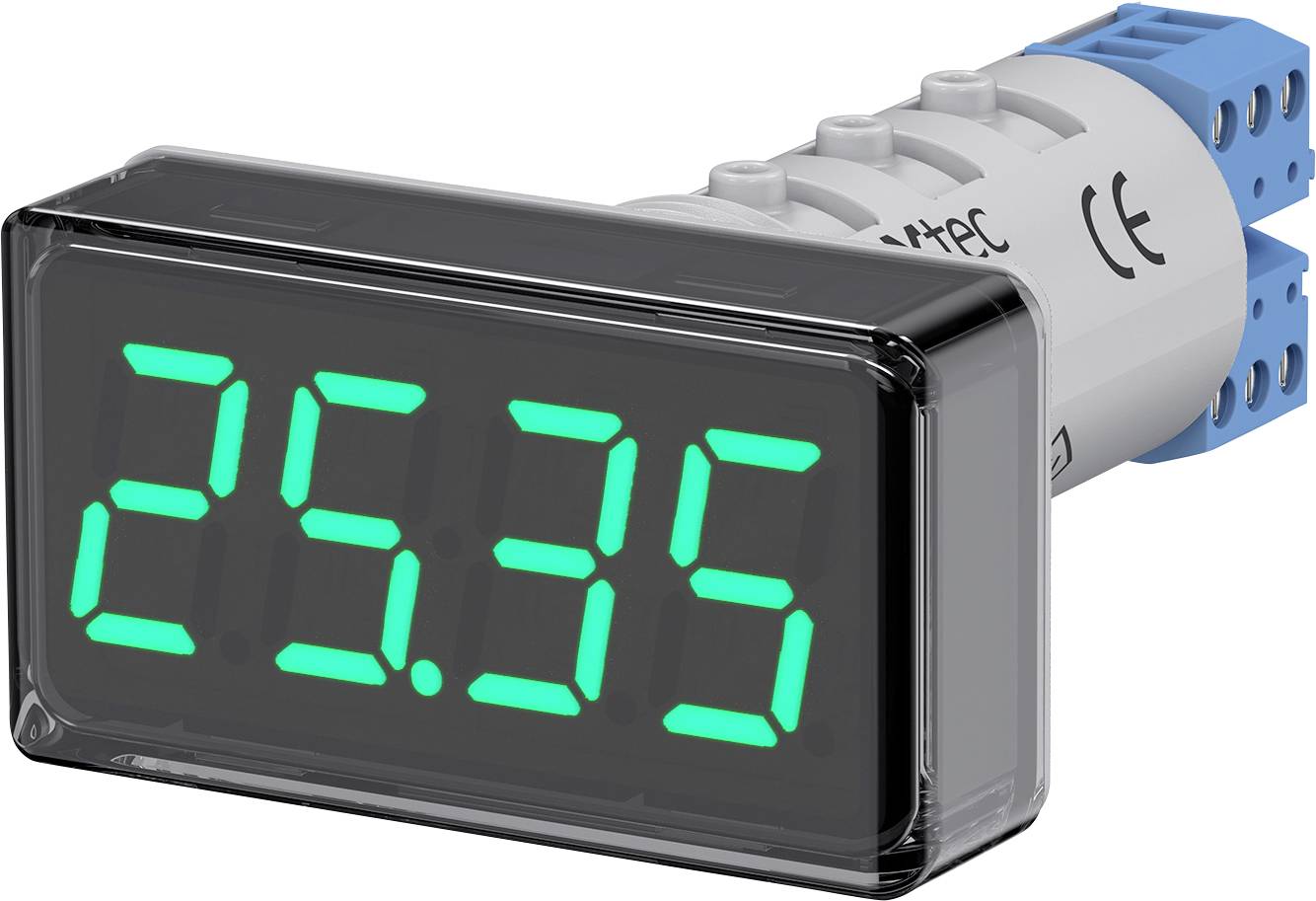

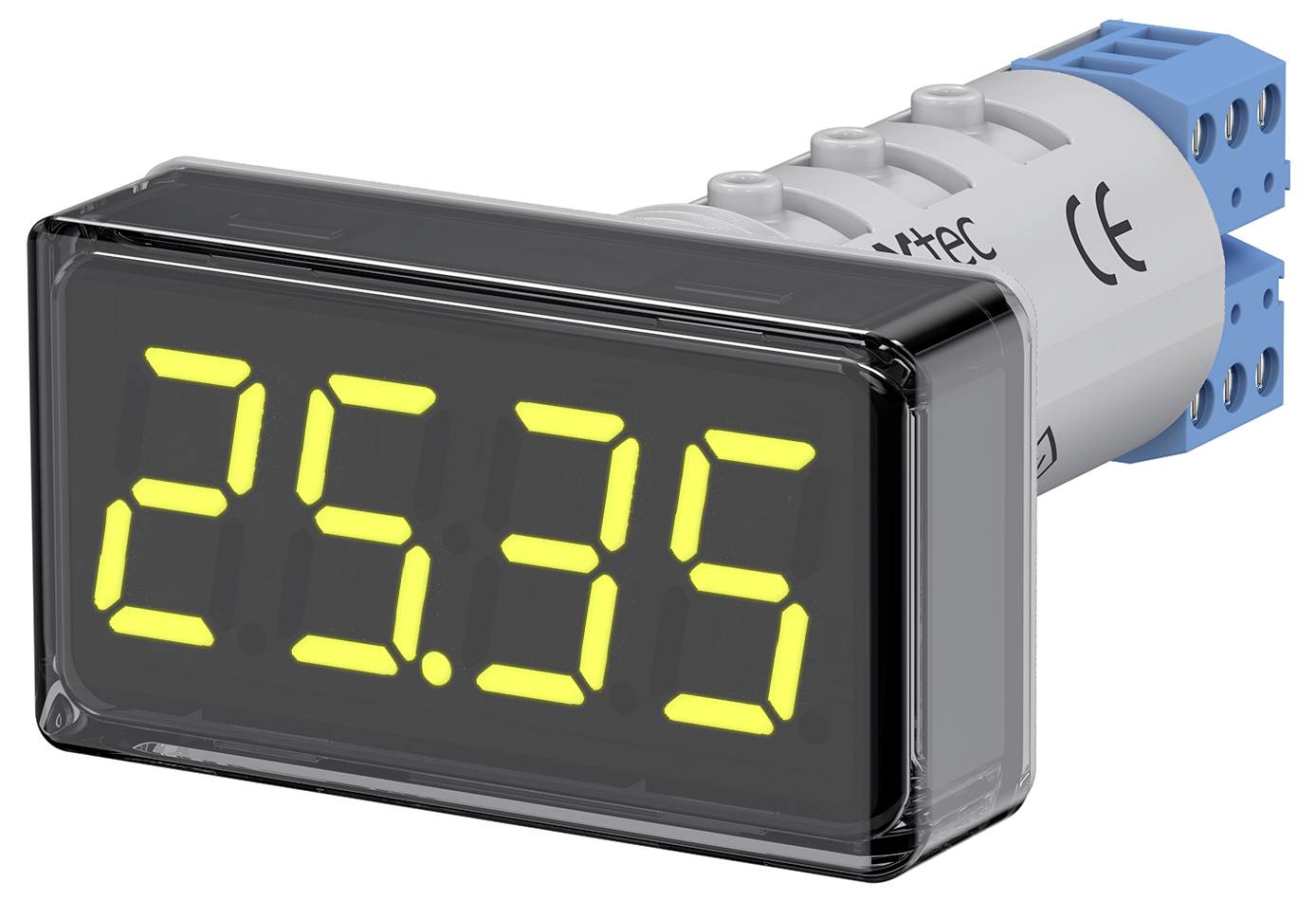

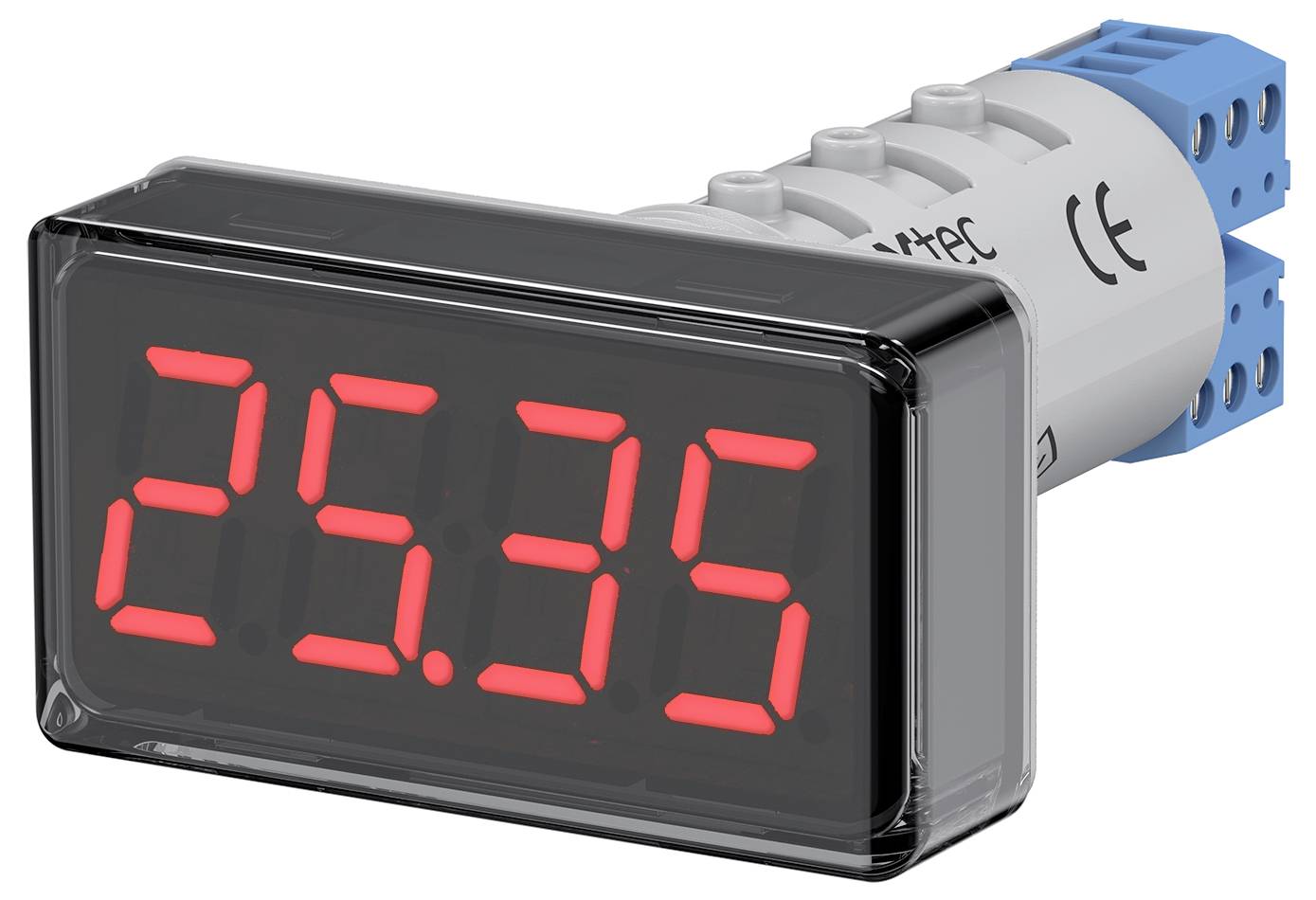

- Trefarvet syv-segment-display (grøn, rød, gul)
- Konfigurerbar analog indgang (0-5 mA, 0(4)-20 mA, 0(2)-10 V), RTDs og termoelementer
- Programmering via mikro-USB
- ON/OFF-styring: Indeholder en NPN-udgang til ON/OFF-styrefunktionen
- Drifttilstande: Kontinuerlig visning af den målte parameter, trefarvet visning efter tærskelværdier
- Standardiseret design og passer i en standardboring på 22,5 mm til signallamper
- Digitalt filter
- Visningsområde -999 ... 9999
- Indstillelig decimalpunktposition
Tekniske specifikationer
- Min. Driftsspænding 10 V/DC
- Maks. Driftsspænding 30 V/DC
- Driftsspænding nominel 24 V/DC
- STRØMFORSYNING: 10…30 V DC ( 24 V)
- Effektforbrug: maks. 1 W
- Antal analoge indgange: 1
- Indgangssignal: Strøm: 0…5 mA, 0(4)…20 mA
- Spænding 0(2)…10 V.
- RTD: 50/100/1000 Ω Cu, Pt, Ni, M, P.
- TERMOELEMENTER: B, J, K, N, R
- Visning: Et 4-cifret og 7-
- Segmentvisning
- Maksimal fuld skalanøjagtighed: RTD, spændings-/strømsignaler: ±0,25 %, termoelementer, pyrometer: ±0,5 %
- Antal digitale udgange: 1
- Type: NPN-transistor, 200 mA, 42 VDC
- Konfigurationsinterface: USB 2.0 (micro-USB),
- Protokol: Modbus TCP
- Omgivelsestemperatur -40…+60 °C.
- Opbevaringstemperatur: -40...+60 °C.
- Relativ luftfugtighed: Op til 95 %, ikke-kondenserende
- Beskyttelsesklasse: IP65
- Dimensioner 26 × 48 × 65 mm
- Vægt: Ca. 150 g.
- Produkttype: Digitalt måleapparat til din-skinne
- Produkttype
El-tavle-enhed
- Antal analoge indgange max.
1
- Understøttede protokoller
Modbus TCP
- Min. driftsspænding
10 V/DC
- Driftsspænding
10 - 30 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
24 V/DC
IP65
- Type
ITP17
- Produc.-delnr.
149534
- Maks. omgivelsestemperatur
-40 °C
- Min. omgivelsestemperatur
+60 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3553201 akYtec ITP17 149534 El-tavle-enhed 24 V/DC
Beskrivelse
SIMATIC S7-200-serien råder over et alsidigt modulspektrum til mange forskellige anvendelser. Med de nye tilgængelige CPU-typer og udvidelsesmoduler giver den mulighed for integrerede automatiseringskoncepter med fra 10 til 248 ind-/udgange. Produkterne i S7-200-serien er optimalt afstemt efter hinanden og letter også fremtidige ændringer og udvidelser af automatiseringsløsningen.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Inkluderet i leveringen
- ITP17
- Brugsanvisning
- Tætning
- Fastgøringsmøtrik.
