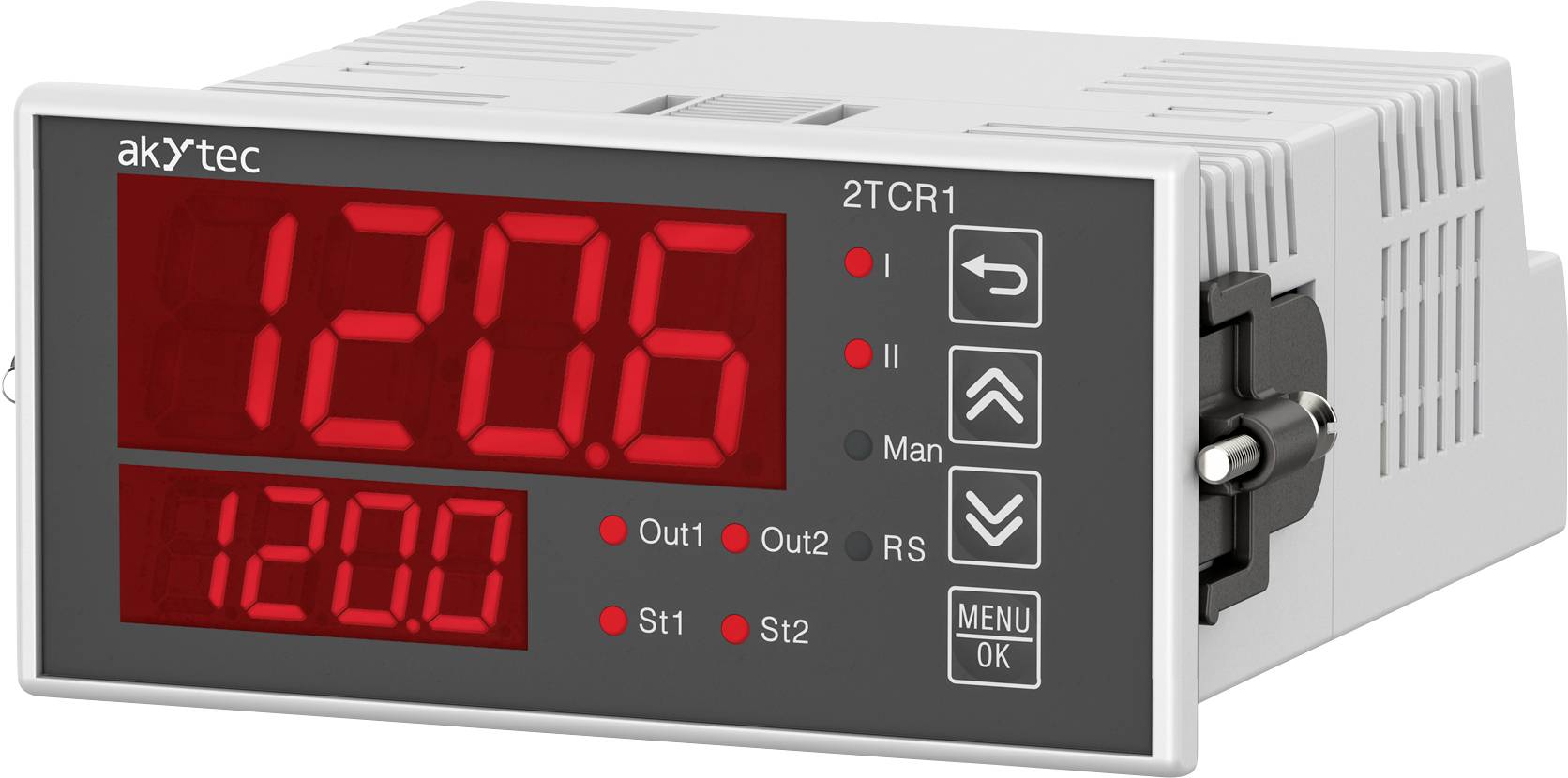

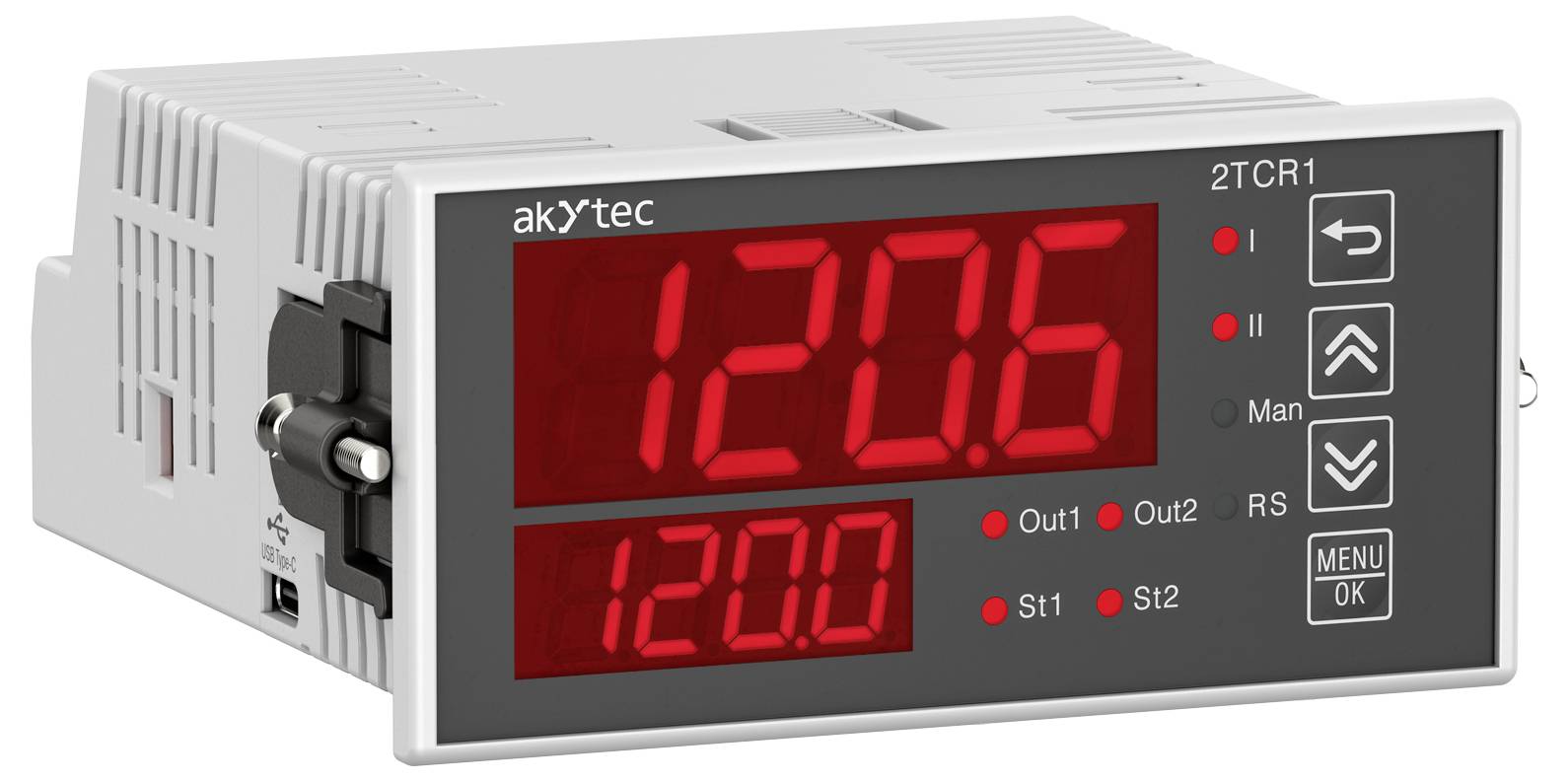

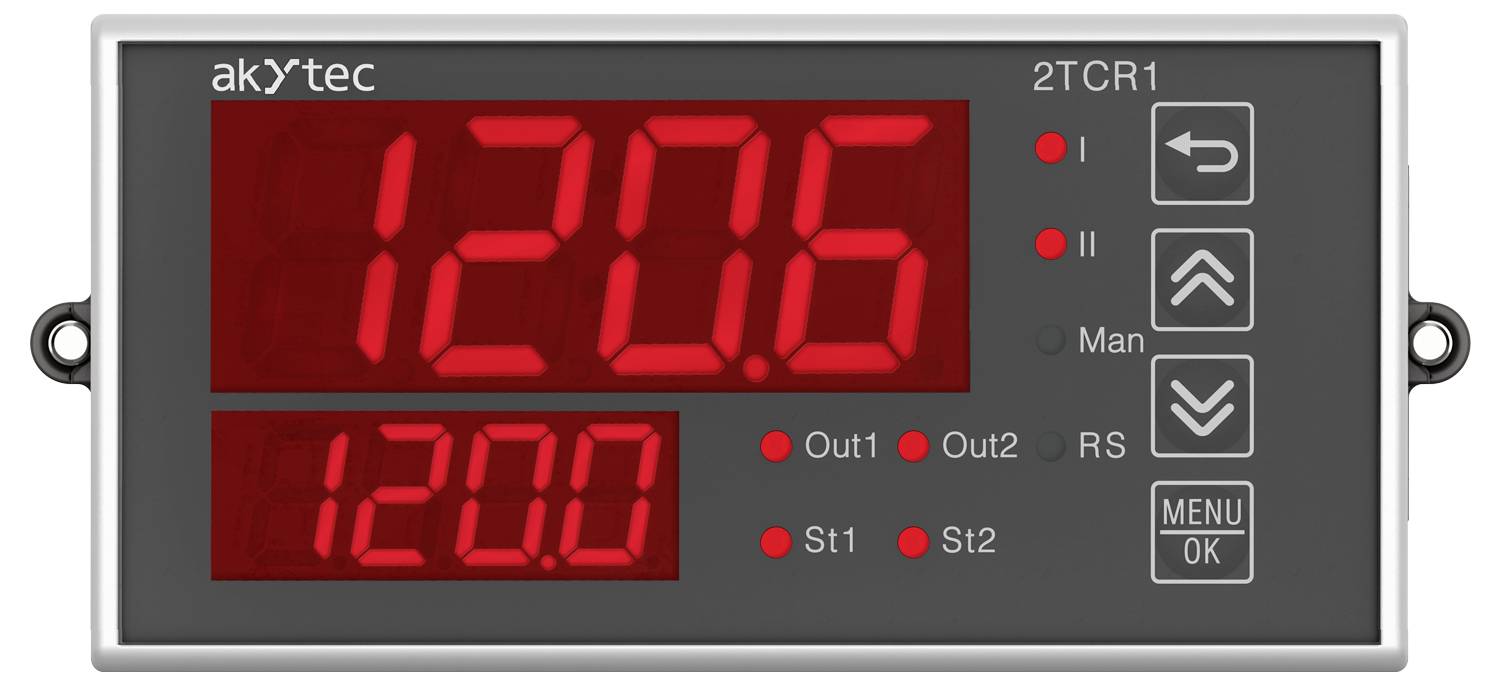

akYtec 2TCR1-P2.RR 151437 PLC-regulator-byggegruppe 24 V/DC, 230 V/AC
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Siemens SIMATIC S7
- Måling og regulering af fysiske størrelser via to kanaler:
- I henhold til en topunkts-regel
- En målestørrelse i henhold til en trepunktlov
- Analog P-regulering
- Vejrrelateret regulering
- Overvågning af communication loss with accuator.
- Alarm ved overskridelse af fastlagte målegrænser
- Programmering via mikro-USB
- Manuel styringstilstand for aktuatorer
- Gratis konfigurationssoftware
Tekniske specifikationer
- Min. DRIFTSSPÆNDING 90 V/AC; 21 V/DC
- Maks. DRIFTSSPÆNDING 264 V/AC; 120 V/DC
- Driftsspænding nominel: 24 V/DC;230 V/AC
- Strømforsyning: 230 (90...264) V~ ved 50 (47...63) Hz; 24 (21...120) V enkelt
- Effektforbrug: Maks.: 11 VA;
- 9 W
- Antal analoge indgange: 2
- Indgangssignal: Strøm: 0...5 mA, 0 (4)...20 mA
- Spænding 0(2)...10 V.
- RTD: 50/100/1000 Ω Cu, Pt, Ni, M, P.
- TERMOELEMENTER: B, J, K, N, R
- Antal digitale udgange: 2
- Konfigurationsinterface: USB 2.0 (micro-USB), RS-485
- Protokol: Modbus RTU, Modbus ASCII
- Omgivelsestemperatur -40...+55 °C.
- Opbevaringstemperatur: -40... +55 °C.
- Relativ luftfugtighed: Op til 95 %, ikke-kondenserende
- Beskyttelsesklasse: IP54 / IP20
- Mål 96 x 48 x 100
- Vægt: ca. 400 g
- Produkttype: Temperaturregulator
- Indgangsmodstand ved spændingsmåling 300 кΩ
- Aftastningstid, maks.: 1 sek.
- Udgangstype: R (elektromagnetiske relækontakter)
- Interface: RS-485
- Produkttype
PLC-regulator-byggegruppe
- Antal analoge indgange max.
2
- Antal indgange max.
2
- Antal udgange max.
2
- Antal relæ-udgange max.
2
- Understøttede protokoller
Modbus RTU, Modbus ASCII
- Min. driftsspænding
90 V/AC
21 V/DC
- Driftsspænding
90, 21 - 264, 120 V/AC, V/DC
- Driftsspænding maks.
264 V/AC
120 V/DC
- Driftsspænding
24 V/DC
230 V/AC
- H
48 mm
- L
100 mm
- Bredde
96 mm
IP54
IP20
- Type
2TCR1-P2.RR
- Produc.-delnr.
151437
- Dim.
(L x B x H) 100 x 96 x 48 mm
- Maks. omgivelsestemperatur
-40 °C
- Min. omgivelsestemperatur
+55 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3553204 akYtec 2TCR1-P2.RR 151437 PLC-regulator-byggegruppe 24 V/DC, 230 V/AC
Instruktioner for brug og sikkerhed 3553204 akYtec 2TCR1-P2.RR 151437 PLC-regulator-byggegruppe 24 V/DC, 230 V/AC
Beskrivelse
SIMATIC S7-200-serien råder over et alsidigt modulspektrum til mange forskellige anvendelser. Med de nye tilgængelige CPU-typer og udvidelsesmoduler giver den mulighed for integrerede automatiseringskoncepter med fra 10 til 248 ind-/udgange. Produkterne i S7-200-serien er optimalt afstemt efter hinanden og letter også fremtidige ændringer og udvidelser af automatiseringsløsningen.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Anvendelsesområder f.eks.:Bygning af små maskiner og specialmaskiner: Paknings-, omslutnings- og viklingsmaskiner · levnedsmiddelindustri: Ælte-, skære-, røremaskiner · laboratorieområdet: Laboratorieblandere, varmeskabe, vakuumpumper, udsugningssystemer.
CPU'erne leveres i fem forskellige varianter med forskellige tilslutnings- og styrespændinger. Alle CPU'er er udstyret med integreret PPI-grænseflade, der giver mulighed for punkt-til-punkt-forbindelse til PG/PC, SIMATIC OP, udvidet SIMATIC S7-200 og andre slutapparater (printere, stregkodelæsere). Med PG/PC eller OP som master kan op til 31 SIMATIC S7-200 forbindes med hinanden. Hvis der er brug for flere ind-/udgange, findes der en række forskellige udvidelsesmoduler. Disse tilsluttes ganske enkelt via en stikforbindelse til CPU'en.
Inkluderet i leveringen
- 2TCR1-P2.RR.RS
- Brugsanvisning
