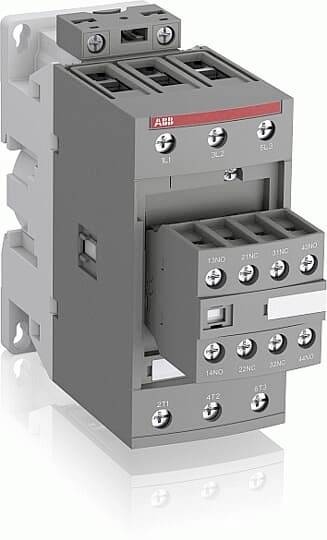

ABB AF52-30-22-13 Kontaktor 5 Sluttekontakter, 2 x brydekontakt 22 kW med hjælpekontakt Piece 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kontaktor
Poltal
3-polet
Effekt
22 kW
Tilslutning
Skruer
Emballage-type
Piece
Datablad (PDF)
Tekniske specifikationer
- Emballage-type
Piece
- Produkttype
Kontaktor
- Type
AF52-30-22-13
- Poltal
3-polet
- Kontakttype
5 Sluttekontakter
2 x brydekontakt
- Styrespænding (maks)
100 V/AC
100 V/DC
- Styrespænding-område
100, 100 V/AC, V/DC (max)
- Koblingsspænding (max.)
690 V/AC
- Kontinuerlig strøm (maks.)
100 A
22 kW
- Specifikationer
med hjælpekontakt
- Tilslutning
Skruer
- Bredde
55 mm
- H
125.5 mm
- D
144 mm
- Dim.
(B x H x T) 55 x 125.5 x 144 mm
- Indhold
1 stk
55
125.5 mm
144 mm
FALSE
22 kW
3
0
2
2
52 A
100 A
100-250 V
100-250 V
100-250 V
Screw connection
690-690 V
690-690 V
AC/DC
29.828
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3105497 ABB AF52-30-22-13 Kontaktor 5 Sluttekontakter, 2 x brydekontakt 22 kW med hjælpekontakt Piece 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3105497 ABB AF52-30-22-13 Kontaktor 5 Sluttekontakter, 2 x brydekontakt 22 kW med hjælpekontakt Piece 1 stk
Beskrivelse
Kontaktorer AF09 til AF96 fra 4 til 45 kW AC-3 (400 V) står for den kompakte serie med AC/DC-styring og meget brede spolespændingsområder. Kun 4 spoler afdækker styringsspændinger fra 20...500 VDC til 24...500 VAC - uden yderligere nødvendige slukningselementer. På den måde kan de anvendes i hele verden og kun i ringe varians. De skifter effektkredse med motorer, let induktive eller ikke-induktive belastninger. Fleksibelt udskiftelige spoletilslutningsklemmer giver mulighed for tilslutning oppefra, nedefra eller oppefra og nedefra. Tilbehørsdele kan påsættes 1- og 4-polede hjælpekontakter på forsiden samt 2-polede hjælpekontakter, der kan monteres i højre- og venstre side. Spoletilslutning på forsiden er til rådighed op til AF65 med ekstra hjælpekontaktblok med 1S+1Ö og spoletilslutninger A1 og A2. Alle hjælpekåbnerkontakter er udført som Mirrorkontakter iht. IEC60947-5-1 bilag L. Yderligere tilbehør som tidsled, ledningsføringshjælp samt låseelementer og andet supplerer sortimentet.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
