En triac (kort ord fra den engelske triode til vekselstrøm) repræsenterer dybest set en anti-parallel forbindelse mellem to tyristorer. Dette gør det muligt at skifte vekselstrøm, mens en enkelt tyristor kun tillader strøm at passere i en retning.

Som en tyristor er en triac udstyret med tre forbindelser i form af anode, katode og port og antændes via kontrolelektroden eller ved at overskride tændingsspændingen, dvs. tændt.

Begge komponenter har det til fælles, at efter at anodekatodesektionen er antændt, opretholdes strømmen, indtil den såkaldte holdestrøm er underskudt. I vekselstrømsapplikationer gøres dette normalt ved nulspændingskrydsning, så den ledende vej automatisk slettes. Thyristorer og triacs bruges for eksempel til strømudligning, til fasestyring ("dæmpere"), som effektregulatorer, elektroniske kontakter og i frekvensomformere.

Hvilke typer og typer af tyristorer og triacs er der?

Begge komponenter fås i mange forskellige huskonstruktioner. Mens typer til mindre strømme normalt har et plastikhus, har kraftigere versioner enten et hus med en kølefinne til at skrue på eller er integreret i solide kompakte hus med en metalplade.

Der er også versioner med en støbt gevindskruet bolt til skruing i metriske gevindhuller. På denne måde kan der opnås en god termisk kobling til sikker spredning af det elektriske effekttab.

Effektregulatorer er triacs med et elektronisk kredsløb integreret i huset, som tillader direkte strømstyring af tilsluttede forbrugere via et ekstra potentiometer eller en styrespænding.

Købskriterier for tyristorer og triacs - hvad er vigtigt?

Ved anskaffelse af udskiftningsdele til defekte komponenter er det ikke kun vigtigt at sikre, at de maksimalt tilladte værdier for strøm og spænding er tilstrækkelige, specifikationerne for tændspænding, tændingsstrøm og holdestrøm skal også matche den tidligere anvendte komponent. Mekanisk kompatibilitet, husdimensioner, gittermål og, hvis relevant, gevindtype er også vigtige. Isolationsspændingen fortjener også opmærksomhed. Dette skal være langt over de forventede maksimale værdier for at sikre høj pålidelighed og elektrisk sikkerhed.

For nye design inden for overflademonteringsteknologi (SMT) har begge komponentversioner også været tilgængelige som SMD-komponenter i nogen tid. Hvis højere driftsfrekvenser spiller en rolle, er værdierne for den såkaldte fritid ("tq") interessante. Hvis denne tid ikke er nået, slettes den elektriske ledningsevne i spærrelaget ikke, således at der med en mindre frekvensperiode er permanent ledningsevne og slukning ikke længere er mulig.

FAQ - Ofte stillede spørgsmål om tyristorer og triacs

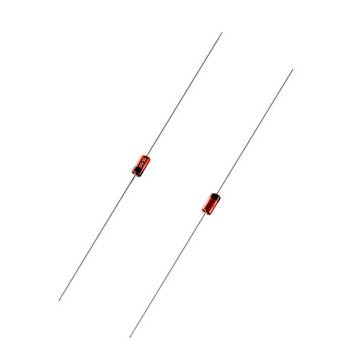

Hvad er forskellen mellem en triac og en diak?

Mens triacen har en kontrolforbindelse - porten - svarer en diak til en tovejsdiode og kan ikke kontrolleres separat. Stien mellem de to forbindelser bliver kun elektrisk ledende, når den påførte spænding overstiger den specificerede nedbrydningsspænding. På grund af det anti-parallelle design kan vekselstrømspænding også skiftes.

Hvorfor har du brug for tyristorer, hvis triacs ser ud til at være mere universelle?

Af tekniske grunde kan tyristorer fremstilles til betydeligt højere belastningsstrømme end triacs. De kan bruges til at skifte strømme op til 10.000 ampere, mens triacs er tilgængelige for strømme fra en til trecifret ampere.

Konklusion: Hvordan man køber de rigtige tyristorer eller triac

Thyristorer er især egnede som ensretter til høje strømme. Skulle det være nødvendigt, for eksempel til at skifte meget høje strømme, opfylder to anti-parallelle tilsluttede tyristorer funktionaliteten af en triac. Fuldstændigt installerede effektregulatorer muliggør enkel strøm- eller hastighedskontrol af elektriske forbrugere, såsom lamper, varmeapparater eller motorer med et minimum af eksterne ledninger. Triacs og thyristorer med en spændingsmodstand på 400 volt er også egnede til netspændingsanvendelser i 230 V AC spændingsnetværket, men mere sikkerhed og pålidelighed i tilfælde af korte spændingstoppe kan opnås med versioner, der er specificeret med mindst 600 volt.
