Standard kompatibel beskyttelse i 1 TE

Verdens smalleste elektromekaniske FI/LS-enhed

  • 50% pladsbesparelse i strømfordeler til IEC-markedet
  • Standardudvidelse af den elektriske installation
  • Nyt skinnekoncept
  • I kombination med en 5SM6 brandbeskyttelsesafbryder får man en komplet beskyttelse i kun 2 TE

Nye FI/LS-afbrydere i et kompakt design
Spar 50% plads i strømfordeleren

Sammenlignet med de konventionelle enheder optager 5SV1 RCD'erne kun halvt så meget plads. Der kan derfor installeres flere sikkerhedsenheder i en fordeler, mens de eksisterende installationer nemt kan udvides og er pladsbesparende med nye sikkerhedsfunktioner.

Konventionel installation
En almindelig gruppe af FI'er: Beregnet til 6 kredsløb.

Innovativ installation
Brug af FI/LS pr. kredsløb. Dette resulterer i et mindre pladsbehov samt en større systemtilgængelighed.

Klare fordele
Tilgængeligheden af de elektriske systemer via FI/LS-kombinationer øges, idet kun det tilsvarende kredsløb afbrydes i tilfælde af en fejl, modsat flere FI-afbrydere. Dette forhindrer, at ekstra kredsløb afbrydes unødigt.

Sparer plads via en 1 TE FI/LS-afbryder fra Siemens
Andre fordele:

  • Elektrisk installation i henhold til de gældende standarder
  • Verdens første elektromekaniske spændingsuafhængige FI/LS i 1 TE
  • Kombineret personlig beskyttelse, beskyttelse af ledninger samt beskyttelse mod ild
  • Kombination med 5SM6 brandbeskyttelsesafbryderblok: forebyggende brandbeskyttelse i kun 2 TE
  • Mindre plads er påkrævet (sparer op til 50% plads)
  • Optimal brug i huse og nybyggerier
  • Konvertering til eksisterende systemer er muligt ved at erstatte LS -> FI/LS i 1 TE
  • Øget systemtilgængelighed i den elektriske installation
  • Øget personbeskyttelse samt beskyttelse af udstyr

I andre ikke-europæiske lande findes der allerede elektroniske FI/LS-afbrydere i kun 1TE. Disse adskiller sig dog fra den nye Siemens-innovation, når man kigger på et af de vigtigste teknikpunkter: De fungerer rent elektronisk, mens europæiske standarder kræver en elektromekanisk drift. Og sådan en kompleks sikkerhedsenhed havde tidligere brug for mere plads, nemlig konventionelt 2 TE.

Tekniske highlights

FI/LS-afbrydere: Elektromekanisk vs. elektronisk

Elektromekanik (ELM)

  • Holdemagnetprincip: Den magnetiske virkning af fejlstrømmen påvirker direkte den magnetiske holdekraft mellem beslagets armatur og åget
  • Ingen signalforstærkning eller
  • behandling er påkrævet
  • Uafhængig af spændingen
  • Beskyttelse under lysdæmpning (også ved 0V)
  • Beskyttelse i tilfælde af afbrudt neutral leder
  • Robust teknologi, høj immunitet mod EMC/toppe

Elektronisk (ELE)

  • Elektronisk kredsløb anvendes til at behandle reststrømsignalet
  • Shunt-spolen styres via en tyristor/strømtransistor
  • Afhænger af spændingen
  • Hvis spændingen falder til under en bestemt værdi, er der ingen beskyttelse mod fejlstrømme
  • Ingen beskyttelse i tilfælde af neutral afbrydelse
  • 1 + N i 1 TE
  • Kompatibel med EN 61009-2-1, DIN EN 61009-2-1 (VDE 0664-21)/IEC 61009-2-1
  • Godkendt i Tyskland, Europa og alle andre IEC-lande
  • 5SV1 fra Siemens er verdens første elektromekaniske FI/LS i 1 TE
  • 1 + N i 1 TE
  • Overholder ikke etableringsreglerne for mange europæiske lande
  • Mangler godkendelse i flere europæiske lande
5SV1 kompakt FI/LS-afbryder
Typ A Uden forsinkelse Char. B Char. C
  1P+N, 6kA, 2A/30mA   5SV1316-7KK02
1P+N, 6kA, 4A/30mA   5SV1316-7KK04
1P+N, 6kA, 6A/30mA 5SV1316-6KK06 5SV1316-7KK06
1P+N, 6kA, 10A/30mA 5SV1316-6KK10 5SV1316-7KK10
1P+N, 6kA, 13A/30mA 5SV1316-6KK13 5SV1316-7KK13
1P+N, 6kA, 16A/30mA 5SV1316-6KK16 5SV1316-7KK16

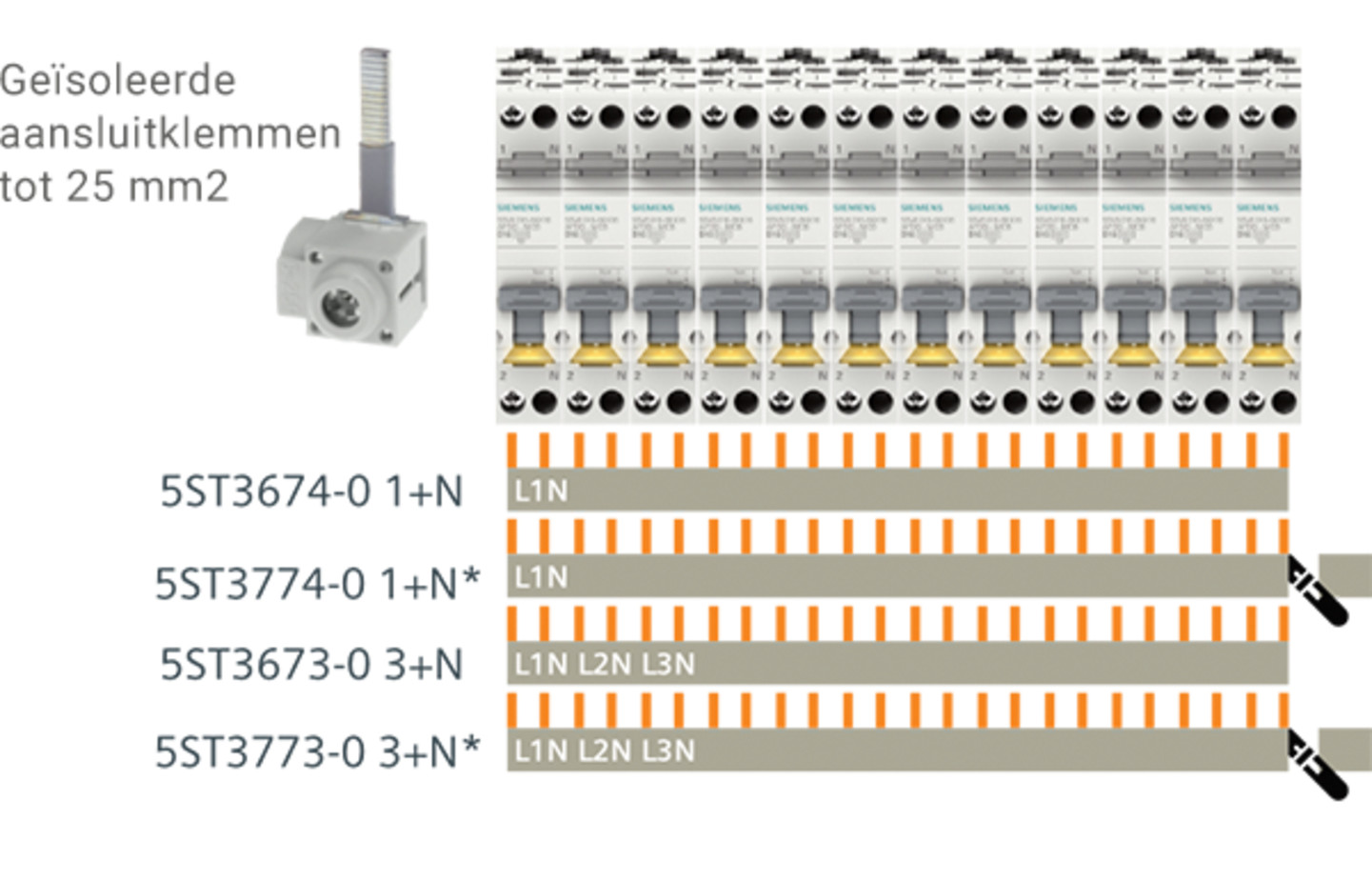

Tilslutning via samlingsskinne 5SV1 / 5SV6 / 5SL60 * 2/4 fase

Skinne 10 mm²
12 x kompakt 1+N 12 TE 5ST3674-0
X x kompakt 1+N 56 TE* 5ST3774-0
X x kompakt + HS 1+N 56 TE* 5ST3778-0
X x kompakt 3+N 56 TE* 5ST3773-0
X x compact + HS 3+N 56 TE* 5ST3777-0

* Endestykke er påkrævet, 56 hk, kan tilskæres

5ST3655 L1/N
5ST3655-0HG L2/L3
Beskyttelse mod utilsigtet kontakt
5ST3788-0
Endestykke, 2/4-fase, kan tilpasses skinnens størrelse
