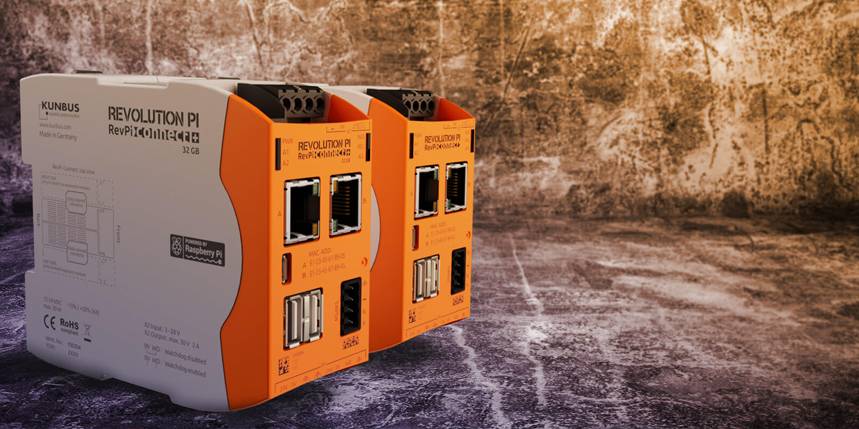

RevPi fra Kunbus, IoT uden begraensninger

En specielt tilpasset Raspbian-version med en realtidspatch er tilgængelig som operativsystem. Almindelige IoT-protokoller som MQTT og OPC UA understøttes til at overføre maskindata direkte til skyen.

Individuelle applikationer kan programmeres via Node-RED, Python eller direkte i C, blandt andre. Takket være RevPi Connects modulære design kan den 45 mm brede baseenhed udstyres med udvidelsesmoduler som digitale og analoge IO'er, feltbus-gateways og radiomoduler. Udvidelsesmodulerne kan hurtigt forbindes til baseenheden via plug and play via et stik på toppen. Konfigurationen kan nemt foretages via en grafisk brugergrænseflade.

Med to Ethernet-porte kan enheden samtidig integreres i automatiseringsnetværket og IT-netværket for at overføre maskindata fra f.eks. butiksgulvet til skyen eller et overordnet IT-system.

Specielt egnet til industrien

Et af hovedmålene var at give Raspberry Pi reel industriel kapacitet for at gøre den til en ægte IoT-gateway. Derfor er DIN-skinnekabinettet på RevPi Connect udstyret med robust 24 V industriel hardware, der overholder EN61131-2-standarden. Andre specifikationer:

• Strømforsyning: 12-24 VDC -15% / +20
• Driftstemperatur: -40 °C til 55 °C
• ESD-beskyttelse: 4 kV / 8 kV i henhold til EN 61131-2 og IEC 61000-6-2
• Peak/burst-test: anvendes i henhold til EN 61131-2 og IEC 61000-6-2
• EMI-tests: i henhold til EN 61131-2 og IEC 61000-6-2

Ingen lyst til begrænsninger?

Brug Kunbus' RevPi Connect til at realisere dine IoT-krav.

• Frit programmerbar
• Kan udvides modulært
• 2 Ethernet-grænseflader
• RS485 skrueterminering
• Hardware watchdog
• Understøtter alle almindelige industrielle netværksprotokoller
• OPC UA & MQTT
• Node-RED
• Python

Open source IoT-gatewayen RevPi Connect giver dig maksimal frihed til at implementere IoT-projekter på grund af dens åbne platformskoncept. Udstyret med Raspberry Pi Compute Module 3 og 3+ har enheden en quad-core processor med 1,2 GHz, 1 GB RAM og op til 32 GB eMMC Flash-hukommelse. En specielt modificeret Raspbian-version med en realtidspatch er tilgængelig som operativsystem. Kendte IoT-protokoller som MQTT og OPC UA understøttes. Individuelle applikationer kan programmeres via f.eks. Node-RED, Python eller direkte i C.

RevPi Connect kan også opgraderes med PROFINET-, EtherNet/IP-, EtherCAT-, Modbus TCP- og Modbus RTU-funktionalitet uden brug af udvidelsesmoduler.

De to Ethernet-grænseflader gør det muligt at integrere enheden samtidigt i både automatiseringsnetværket og IT-netværket til overførsel af maskindata fra f.eks. butiksgulvet til skyen eller et overordnet IT-system. En frit konfigurerbar hardwarewatchdog overvåger IoT-gatewayens status, og en relæudgang sørger for, at tilsluttede enheder eller udvidelsesmoduler kan overvåges eller nulstilles. Enheden har også en 24V-indgang til at modtage nedlukningssignaler fra en UPS.

Nem modulær udvidelse

Takket være RevPi Connects modulære design kan den 45 mm brede baseenhed udstyres med passende udvidelsesmoduler som IO'er, feltbus-gateways og radiomoduler som f.eks. Bluetooth-moduler. Udvidelsesmodulerne kan forbindes med baseenheden via en tilslutning på toppen og kan nemt konfigureres ved hjælp af en grafisk brugergrænseflade.

Integration med feltbus- eller industrielle Ethernet-netværk kan opnås ved hjælp af gateway-udvidelsesmoduler, der passer til alle større industrielle netværk. Valgfri kontrol- og HMI-software giver dig også mulighed for at opgradere IoT-gatewayen til en lille industriel controller.

Modbus-funktioner

RevPi Connect har allerede master- og slavefunktioner til de populære Modbus TCP-netværksprotokoller Modbus RTU og Modbus TCP. Eksterne gateways er derfor ikke længere nødvendige for disse to netværksprotokoller. Modbus TCP fungerer med de Ethernet-grænseflader, der er tilgængelige på RevPi Connect (dvs. via RJ45-stikkene på frontpanelet) eller enhver anden tilføjet Ethernet-forbindelse (f.eks. en USB WLAN-adapter), der leverer TCP/IP-protokollen. Modbus RTU kan opnås via det 4-polede RS485-stik på frontpanelet. Master- og slavekonfiguration styres via den browserbaserede, grafiske konfigurationssoftware PiCtory.
