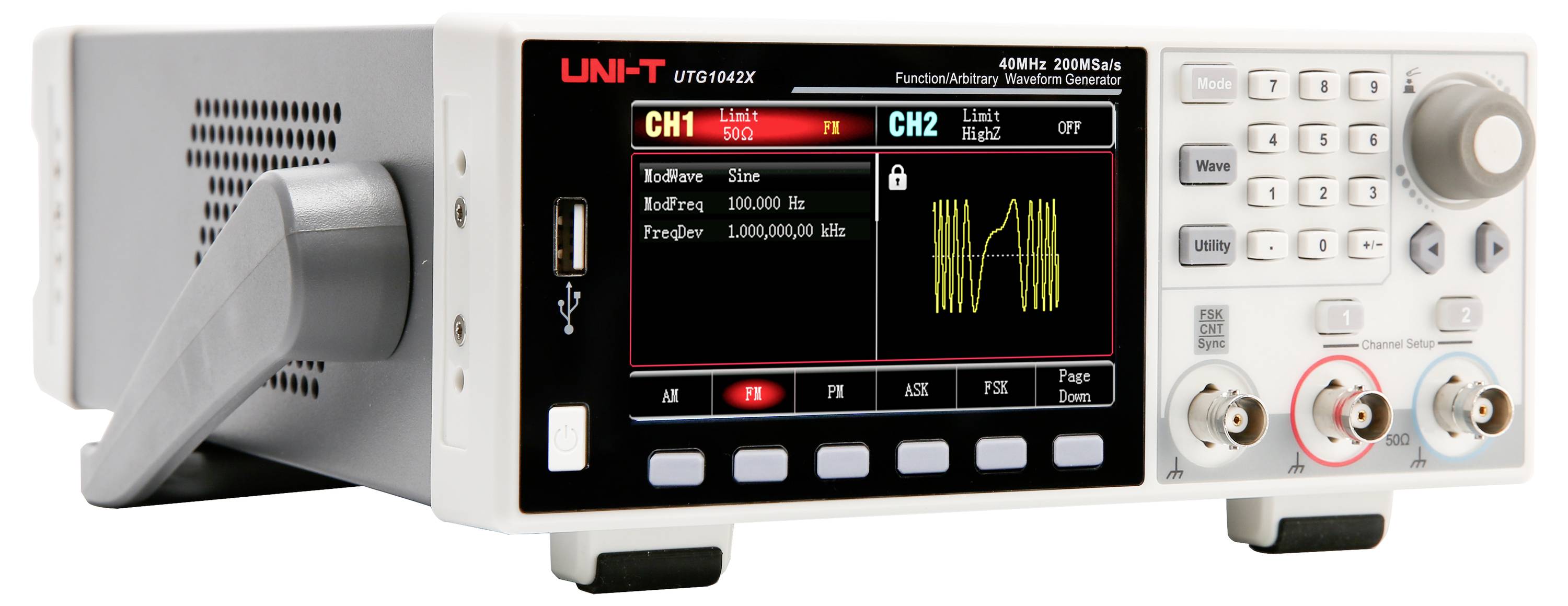

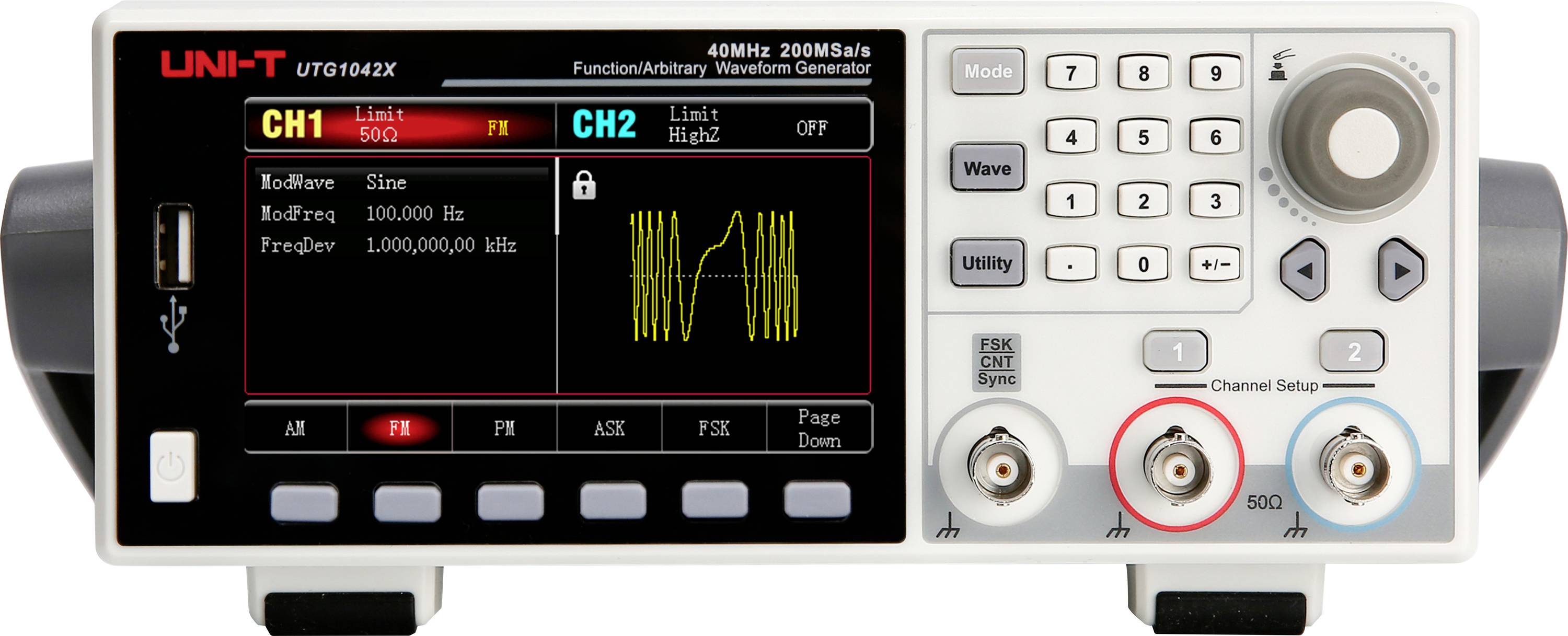

Uni-T UTG1042X Funktionsgenerator netdrevet 1 µHz - 40 MHz 2-kanals Arbitrær
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Funktionsgeneratorer
- Maks. Udgangsfrekvens: 40 MHz
- Afsøgningshastighed 200 MMSa/s.
- Vertikal opløsning 16-bit
- Kanaler: 2
- Arbitrær bølgeformlængde: 4 kpts
- Display 4,3" TFT LCD
Tekniske specifikationer
- 8" TFT-farve-LCD, WVGA (800 x 480)
- Signaludgangsform
Sinus, rektangel, rampe, oversvingning, impuls, støj, DC-spænding og arbitrær
- Produkttype
Funktionsgenerator netdrevet
- Frekvensområde
1 µHz - 40 MHz
- Signal-udgangsformer
Arbitrær
- Frekvensområde sinus
1 µHz bis 40 MHz
- Klirfaktor sinus
0,2 %
- Frekvensområde rektangel
1 µHz bis 30 MHz
- Stigetid firkant
7 ns
- Visning
LCD
- Frekvensområde triangel
1 µHz bis 2 MHz
- Frekvensområde ARB
1 µHz bis 420 MHz
Fabriksstandard
- Swept-frequency-funktion
Understøtter lineære og logaritmiske frekvenssweep
- Intern modulation
AM, FM, PM, ASK, FSK PSK, BPSK, QPSK, OSK, PWM, SUM, QAM
- Ekstern modulation
Understøtter ekstern digital og analog modulation
- VCF
Styret med ekstern analog modulation
- Trigger (synkron)
Interne, eksterne og manuelle triggerkilder
- Gate (asynkron)
Understøtter i burst-tilstand (gated) via eksternt digitalt interface
- Ekstern frekvensmåling
Integreret 6-bit frekvenstæller, område 100 MHz til 800 MHz
- Dim.
(B x H) 336 mm x 164 mm
- Vægt
3.5 kg
- Antal kanaler
2-kanals
- Frekvens (max.)
40 MHz
- Frekvens (min. )
1 µHz
- Specifikationer
Modulation
Effektforstærker
- Bredde
336 mm
- H
164 mm
- Interfaces
USB-host
USB-Device
LAN
- Spænding strømforsyning
230 V/AC
- Type
UTG1042X
Dokumenter og downloads
Datablad
Datablad 3757393 Uni-T UTG1042X Funktionsgenerator netdrevet 1 µHz - 40 MHz 2-kanals Arbitrær
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3757393 Uni-T UTG1042X Funktionsgenerator netdrevet 1 µHz - 40 MHz 2-kanals Arbitrær
Beskrivelse
UTG1042X giver en præcis og stabil signaludgang med en opløsning på op til 1 μHz. Der er tale om en økonomisk, effektiv og multifunktionel funktions- og arbitrærsignalgenerator. Det genererer præcise, stabile, rene og forvrængningsfrie udgangssignaler. Takket være den enkle betjening, fremragende tekniske ydeevne og en brugervenlig grafisk fremstilling er det en alsidig enhed til anvendelse inden for uddannelse, test og produktion.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- To-kanals udgang med samme effekt: To uafhængige, højtydende udgange med stabil amplitude, også ved høje frekvenser
- Ultraniagtig jitter: Op til 10 MHz firkantsignal med mindre end 200 ps Jitter til rene signalflanker
- Høj signalstøj-afstand: Ren signalkvalitet også ved stort offset og små signalniveauer
- Valgfrit effektlydstyrkeregulering: Op til 4 W udgangseffekt til krævende anvendelser
- Fleksibel burst-funktion: Tre tilstande til fremstilling af forskellige pulssekvenser
- Mange modulationstyper: Understøttelse af AM, FM, PM, FSK, ASK, PSK og PWM
- Sweep-funktion: Lineære og logaritmiske frekvens-sweeps
Inkluderet i leveringen
- UTG1042X x 1
- Netkabel x 1
- USB-kabel x 1
- BNC-BNC-gennemgangsledning × 1
- BNC-krokodillenæb-kabel (rød og sort) × 1
Tip
Yderligere modeller
- UTG1022X-PA: 20 MHz udgangsfrekvens, 200 MSA/s optagelseshastighed, 16-bit opløsning, 2 kanaler, 4 kpts arbitrærbølgelængde, 4,3" TFT LCD-SKÆRM
- UTG1022X: 20 MHz udgangsfrekvens, 200 MSA/s optagelseshastighed, 16-bit opløsning, 2 kanaler, 4 kpts arbitrærbølgelængde, 4,3" TFT LCD-SKÆRM
