Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Aktiv højimpedans-probe 1 stk
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Specielt tilbehør til måleudstyr
- Prøvesoderne i serien Teledyne LeCroy ZS-A er aktive prøvesonder med høj impedans og lav kapacitet, der opretholder en høj signalloyalitet over for signaler op til 4 GHz. En lille formfaktor og et stort udvalg af tilbehør sikrer, at sonderne i ZS-A-serien klarer enhver vanskelig måleopgave.
Tekniske specifikationer
- Båndbredde 1,5 GHz
- Indgangskapacitet 0,9 pF
- Indgangsmodstand 1 MΩ
- Dæmpning: 1:10 (÷10)
- Stigetid (10–90 %): 350 HK
- Interface: Probus
- Produkttype
Aktiv højimpedans-probe
- Passer til mærkerne
Teledyne LeCroy
- Variant
Aktiv prøvesonde med Probus-interface
- Vægt
110 g
- Type
Tastkopf für Digitaloszilloskop
Fabriksstandard (med certifikat) (owncertificate)
Dokumenter og downloads
Datablad
Datablad 3814862 Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Aktiv højimpedans-probe 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3814862 Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Aktiv højimpedans-probe 1 stk
Beskrivelse
Høj impedans reducerer kredsløbsbelastningen over hele oscilloskopets båndbredde. Ingeniører skal ofte måle højfrekvenssignaler med høj signalnøjagtighed. Typiske passivtastehoveder med Hohem-R og -C giver en god respons ved lavere frekvenser, men belaster koblingen for meget ved højere frekvenser og forvrider signalerne. ZS-A-serien udmærker sig både ved en høj indgangs-R (1 MΩ) og ved en lav indgangs-C (0,6 pF til 0,9 pF), for at reducere koblingsbelastningen over hele båndbredden på prøvesonde og oscilloskop.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Høj signalgengivelse op til 4 GHz båndbredde
- Lav koblingsbelastning - høj indgangsimpedans og lav kapacitet
- Modeller med 4 GHz, 2,5 GHz, 1,5 GHz og 1 GHz
- 1 MΩ indgangsmodstand
- 0,6 pF op til 0,9 pF indgangskapacitet
- ±8 V til ±15 V dynamisk indgangsområde
- ±12 V til ±15 V offset-område
- Stort udvalg af spidser og måletilslutninger
- Nem at betjene, integreret i oscilloskopet

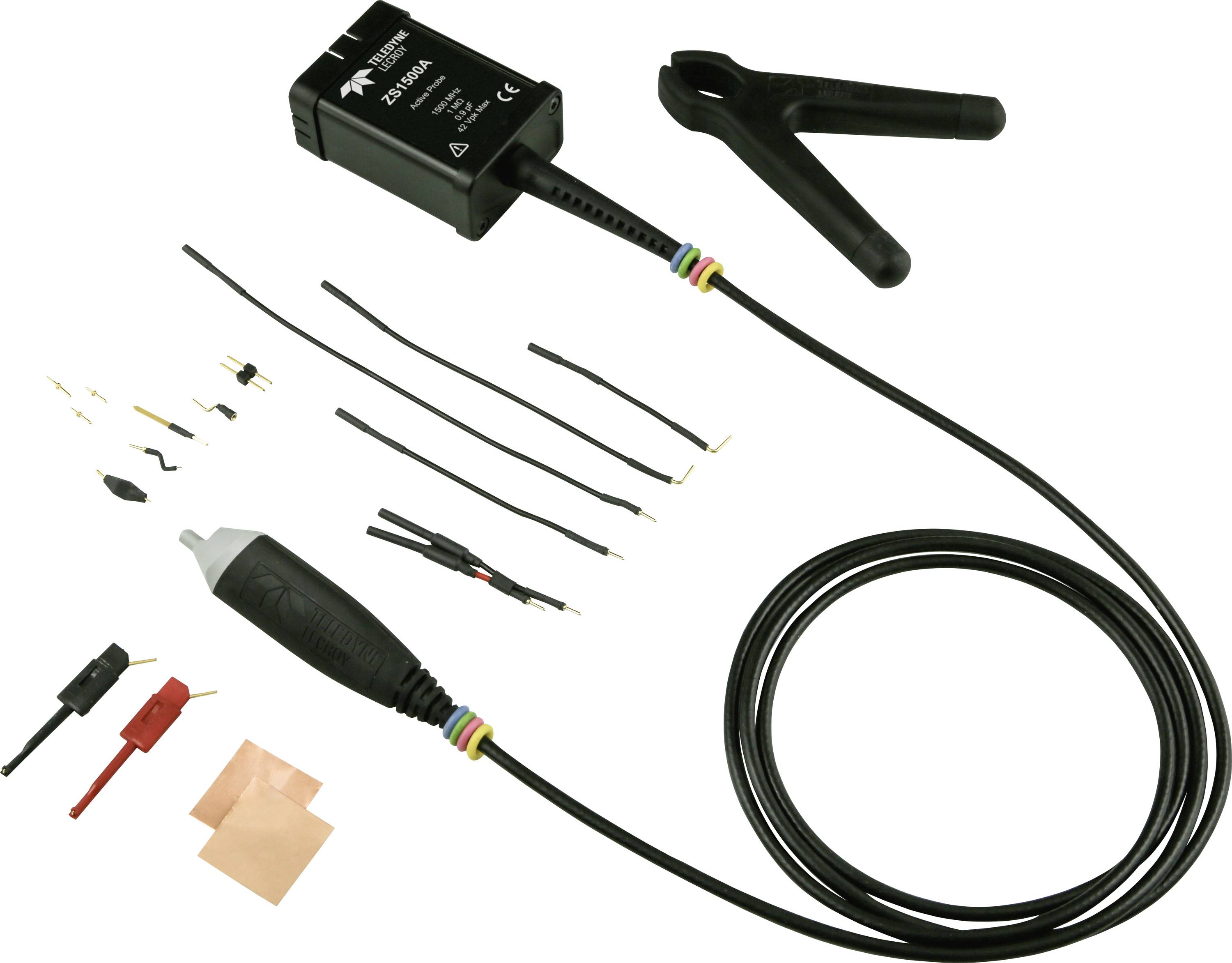

Inkluderet i leveringen
- 1 x aktivt spændetast-hoved ZS1500A med Probus-interface
- X frihånds-knaphoved
- 1 x kalibreringscertifikat
- 2x standard-lige målespids
- 1 x affjedret målespids
- 1 x 2,54 mm firkantstift-adapter
- 2x 2,54 mm PCB-adapter
- 1 x smal masse-fjeder
- 1 x bredde masse-fjeder
- 1 x offset-masse
- 2x kobberbånd-pads
- 1 x kort, lige stiftledning
- 1 x lang, lige stiftledning
- 1 x kort vinklet stiftledning
- 1 x lang vinklet stiftledning
- 1 x Y-adapterledning
- 1 x par mikro-klemmelaboratorium-griber
- Betjeningsvejledning / dokumentation
