Name: Teledyne LeCroy HVD3220 Strømsonde 1 stk
Brand: Teledyne LeCroy
SKU: 2361661
Availability: BackOrder

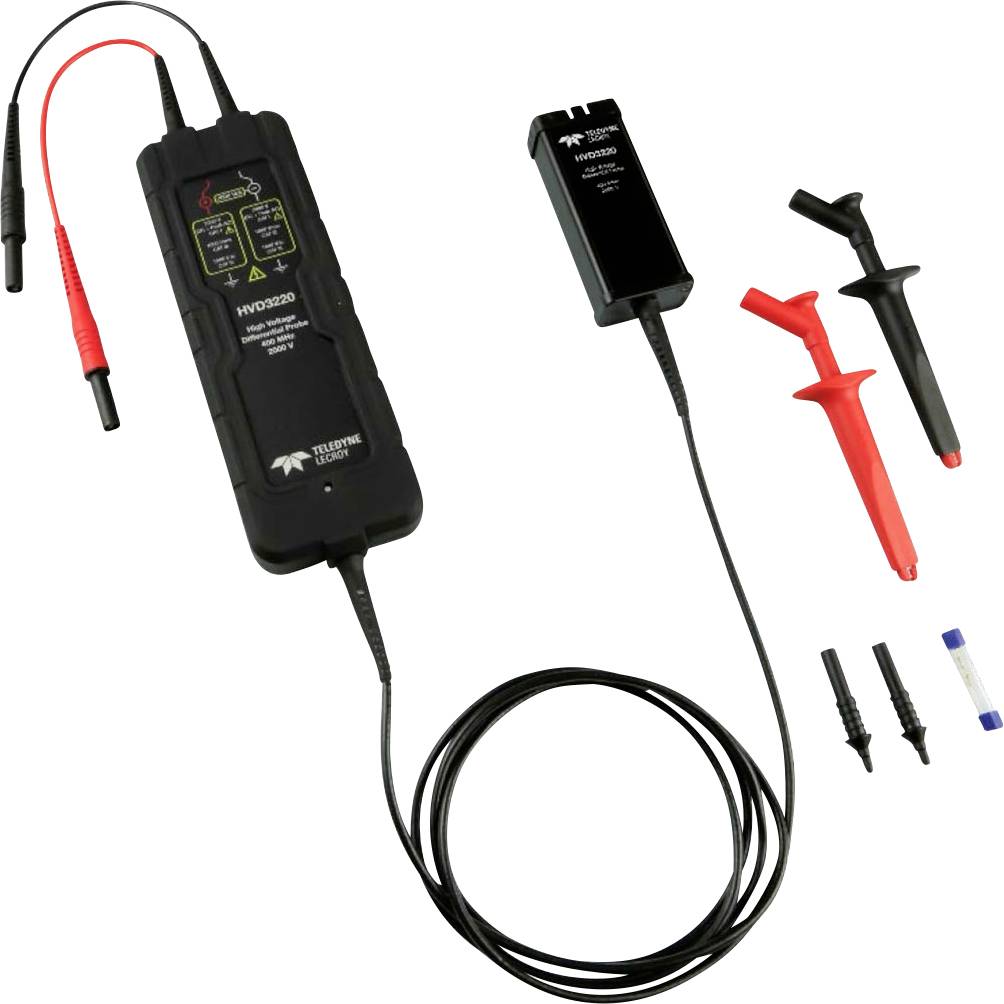

Spændingsmåleinstrument med sonder og kabler. Tilbehørsdelene er røde og sorte, velegnet til elektriske test og analyser.

Ukendt leveringstid

Antal

stk.

Total (60.312,00 kr. / stk.r)

60.312,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Specielt tilbehør til måleudstyr

Op til 0,35 % forstærkerpræcision
Modeller med 2 kV CAT-sikkerhedsvurdering
Bredeste tilgængelige differensspændingsområder
Usædvanligt common mode-forhold (CMRR) over et bredt frekvensområde

Tekniske specifikationer

Båndbredde (kun sonde)
400 MHz
Stigetid 10-90%
875 hk
CMRR-testgrænser, 23 C. 80 dB @ DC 60 dB @ 1 MHz
Differencespændingsområde (500-dobbelt dæmpning): 2000 V (DC + peak AC) fra 35 V / div til 500 V / div, op til 1500 V offset
Differencespændingsområde (250-dobbelt dæmpning): 1000 V (DC + peak AC) fra 14 V / div til 34,5 V / div, op til 750 V offset
Differencespændingsområde (100-dobbelt dæmpning): 400 V (DC + peak AC) fra 7 V / div til 13,8 V / div, op til 300 V offset
Differencespændingsområde (50-dobbelt dæmpning): 200 V (DC + peak AC) fra 500 mV / div til 6,9 V / div, op til 150 V offset
Common mode spænding (enten indgang mod masse): ± 2000 V (DC + peak AC)
Maks. Indgangsspænding mod jord (enten indgang mod jord): ± 2000 Vpk (nominel, enten indgang mod masse)

Produkttype: Strømsonde

Passer til mærkerne: Teledyne LeCroy

Målekategori: CAT III 1000 V
CAT III 1500 V

Passer til: Teledyne LeCroy HDO4000
Teledyne LeCroy HDO6000

Type: HVD3220

Dokumenter og downloads

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2361661 Teledyne LeCroy HVD3220 Strømsonde 1 stk

Beskrivelse

Et usædvanligt synkrontaktsforhold
CMRR til sonderne er usædvanligt for meget høje frekvenser og forbedrer måleevnen i de støjende omgivelser med Hohem jævntakt i effektelektronikken betydeligt. Den høje CMRR i kombination med lave sonderiske og høje offset-evne giver overlegne målemuligheder i forhold til andre HV-differentialsonder.

Meget præcise målinger
Sonderne i serien HVD3220 giver en forstærkningsnøjagtighed på 1% og muliggør præcise spændingsmålinger. Autozero-funktionen sikrer en yderligere målenøjagtighed ved at små offset-afvigelser fra målingen kan kalibreres.

Største anvendelsesafdækning
HVD3000A-serien dækker hele anvendelsesspektrum, fra 120/ 240-V-switch-mode-strømforsyninger til elektriske apparater i 600-V-klasse og 5-kV-klasse. Hver model har den bedste tilgængelige forstærkerpræcision, det bredeste differens- og offset-spændingsområde og et overlegent CMRR.

1500 VDC CAT III VURDERING
HVD3220 understøtter målinger af solcelle-fotovoltaik (PV) med 1500 VDC iht. standarden IEC / en 61010-031: 2015. Den har en Cat III på 1500 VDC og en Cat i på 2000 V (DC + PeakAC).

Fuld sondeintegration
Probus-interfacet forsyner sonden med strøm og kommunikation, så der ikke kræves separat strømforsyning eller batterier. Dæmpningen vælges automatisk baseret på indstillingen af oscilloskop-forstærkningsområdet (V/div).
