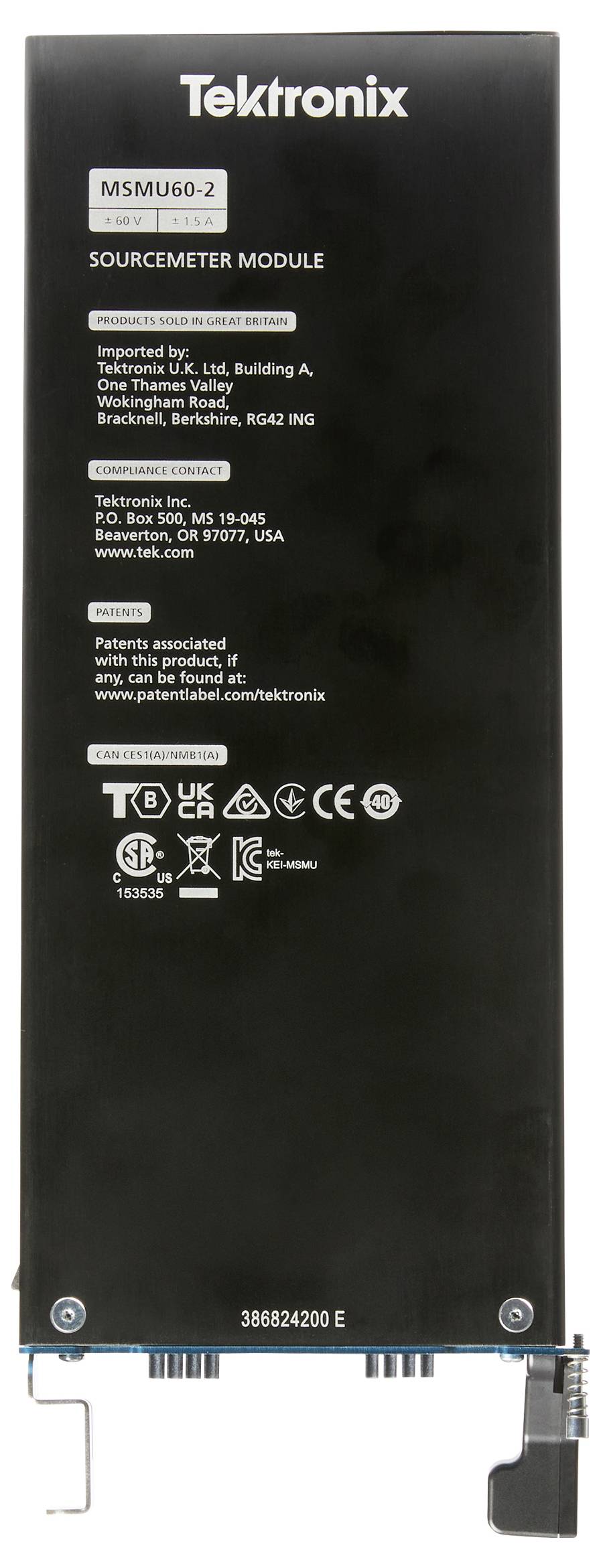

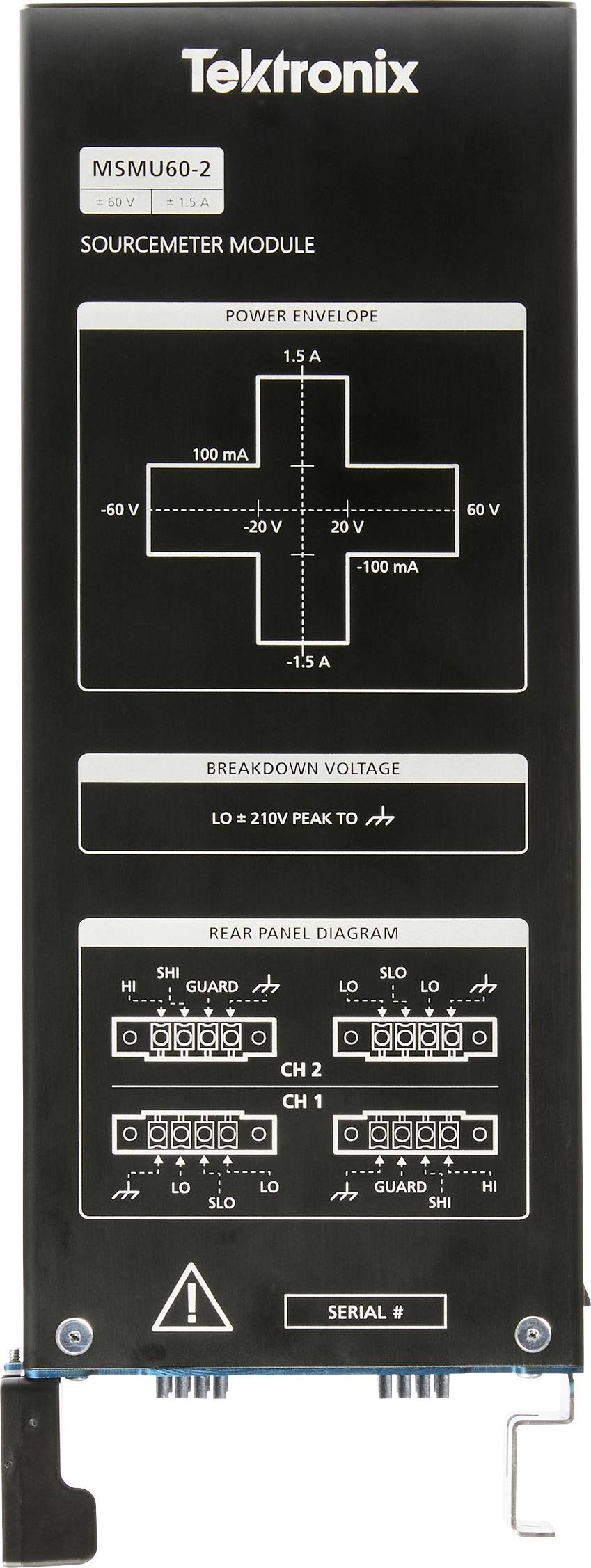

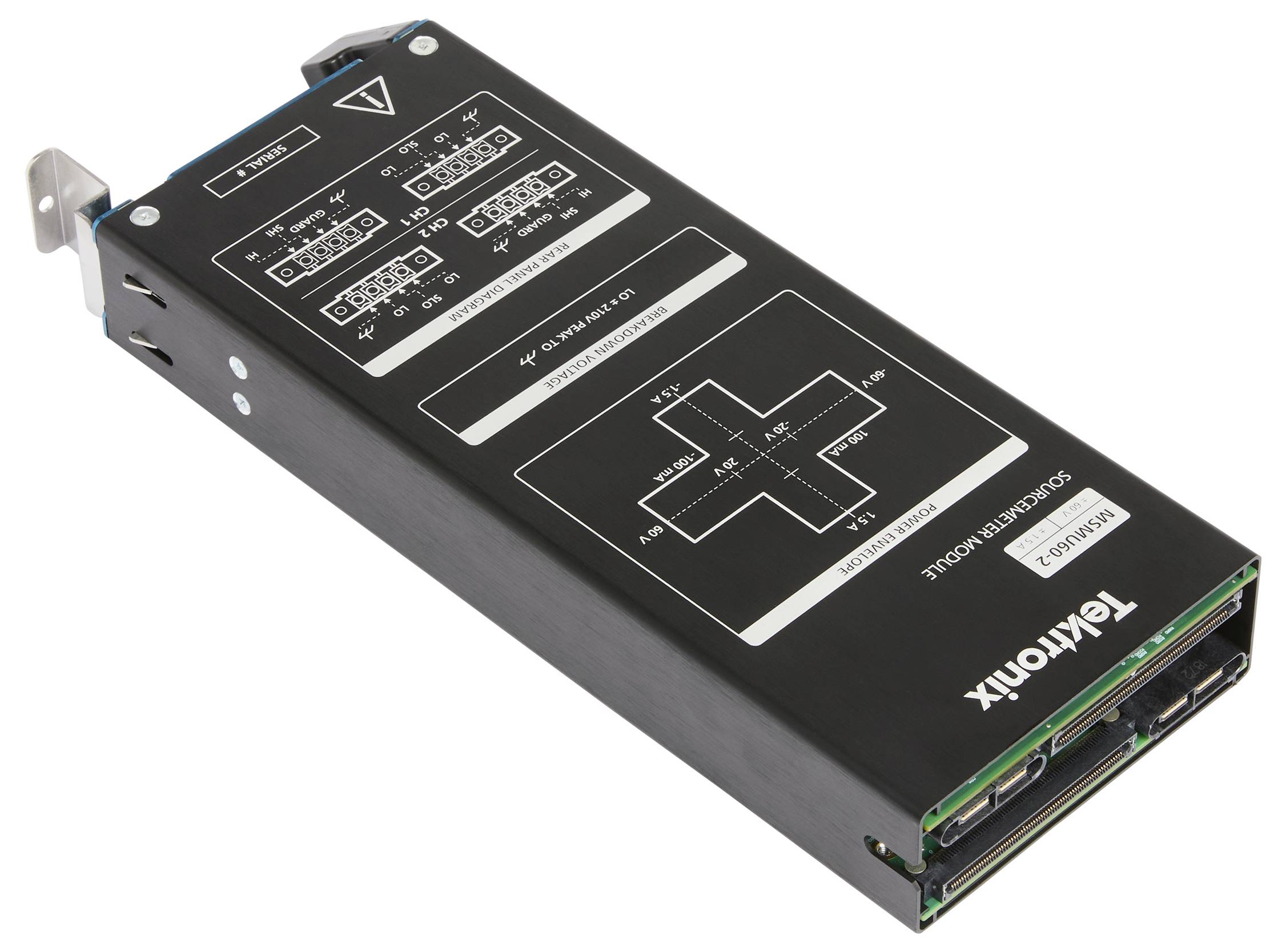

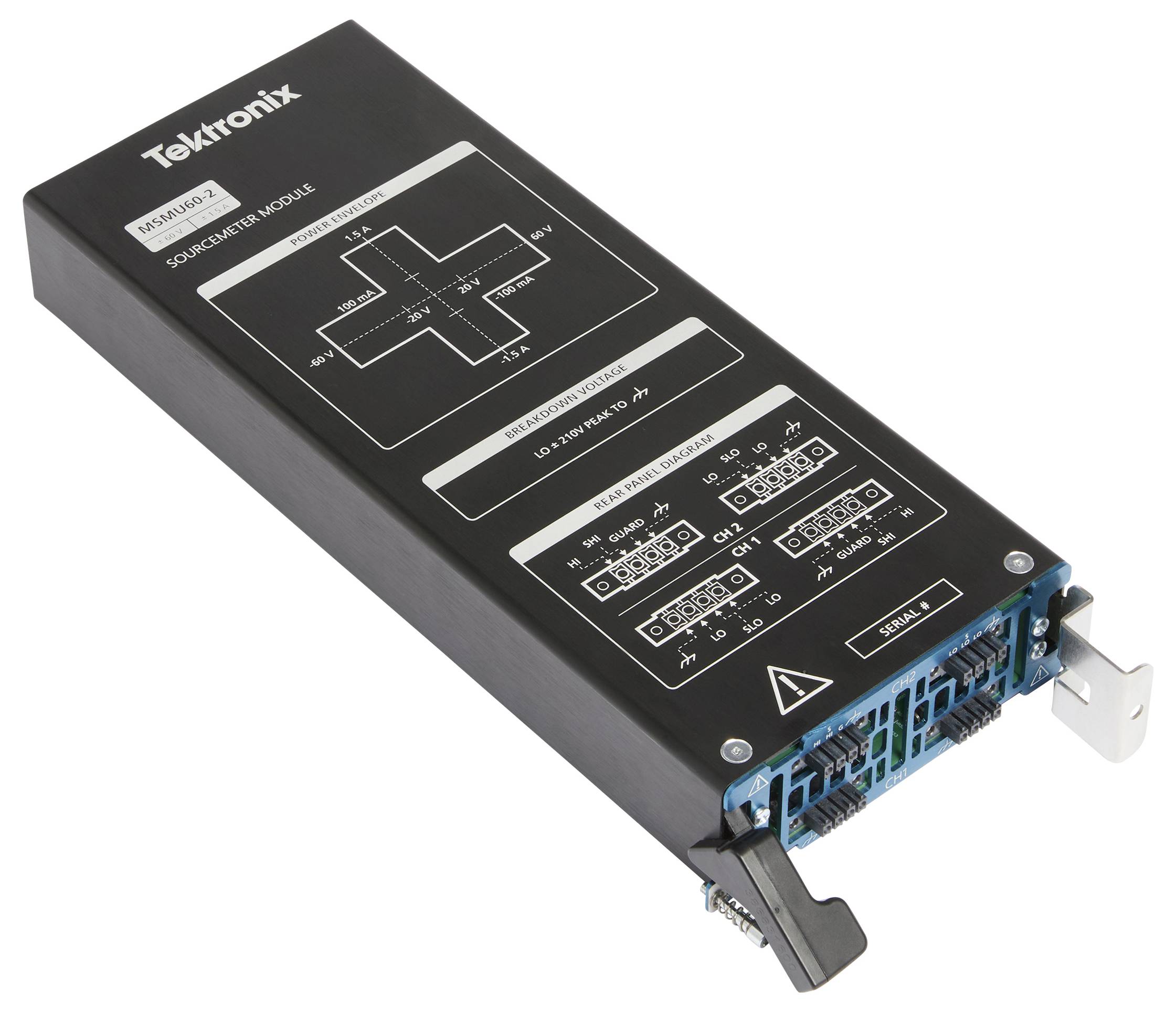

Tektronix MSMU60-2 MSMU60-2 Modul 1 stk
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Specielt tilbehør til måleudstyr
- Modular Architecture
- -1U rack-mountable chassis med 3 rear-access moduler slots
- Understøtter op til 6 kanaler via chassis
- -Mix-and-match SMU og PSU-moduler for fleksibel konfigurering
- Swappable modules without refoving/powering down the mainframe
- Højtydende SMU-moduler
- SMU-moduler:
- -2 Ch, 30W, 60V
- -1 MSA/s digitizer for voltage and current
- Femtoamp-level measurement sensitivity
- Asymmetric compliance and enhanced protection
- Advanced Automation & software
- -TSP Toolkit:
- Visual Studio Code-based ide
- "On-instrument script debugging
- -Automated TSP script generation med channel sync
- Driver-support: Python & IVI
- Web interface: Browser-based control and monitoring
- -Forbindelse & integration:
- TSP-link: Synkronize op to 32 mainframes
- -18 digitale i/o pins til hardware handshaking
- USB 3.0 og 1 Gigabit Ethernet til næsten data streaming
Tekniske specifikationer
- Produkttype
Modul
- Passer til mærkerne
Tektronix
- H
1 U
- Type
MSMU60-2
Dokumenter og downloads
Datablad
Datablad 3479071 Tektronix MSMU60-2 MSMU60-2 Modul 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3479071 Tektronix MSMU60-2 MSMU60-2 Modul 1 stk
Beskrivelse
The MP5000 serie is Tektronix's next-generation modular precision test platform engineered to meet the evolving demands of automated test equipment (ATE) in validation and production workflows. Designet med a compact 1U form factor, it supports up to six configuration rable SMU or PSU channels via chassis og scales to 192 channels i parallel—maxizing rack space, throughput, og test fleksibilitet.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Source Measure Unit (SMU) Modules:
Configuration:
-2 CH, 30W, 60V, 1,5 A.
-2 Ch, 30W, 200V, 1,5 A (with extended range pulse)
Resolution: Down to femtoamampere (FA) niveau
-Digitizer: 1 MSA/s ADC for voltage og current
Features:
-Four-quad-operation
Asymmetric compliance (independent positive/negative limits)
Enhanced remote sensing med autosense-resistens
Contact check and transient protection
-High Capacitive load capability
TSP Toolkit:
Visual Studio Code-based ide
"On-instrument script debugging
-Automated TSP script generation med channel sync
simuler og bølgeform preview
Python API integration
eksport af data (.csv, .xlsx)
